FCC规则暗战3.2T光模块：真正的卡脖子危机，是这颗不起眼的“磷化铟”衬底

当全球AI算力还在为800G、1.6T光模块的产能狂欢时，一场关于下一代超高速光通信标准的博弈已悄然在华盛顿上演。

近日，摩根士丹利与华盛顿方面的会面信息传出：美国FCC（联邦通信委员会）潜在的新规则正瞄准下一代3.2T光模块，意图提前约束下一代高速光通信产品。尽管短期内存量800G/1.6T光模块的供应链安全暂时无虞，但这释放了一个极其强烈的信号——AI算力的高速演进，正在逼近物理材料的极限。

分析师一针见血地指出：政策限制并不会成为超大规模AI建设的根本瓶颈，真正的命门，在于InP（磷化铟）衬底的供给。

一、 为什么是磷化铟（InP）？1.6T/3.2T时代的“光电基石”

在光通信领域，随着传输速率从400G向800G、1.6T乃至3.2T演进，传统的光电材料（如砷化镓、硅光）在带宽、功耗和光电转换效率上已逐渐逼近物理天花板。

磷化铟（InP）作为第二代化合物半导体的代表，拥有极高的电子迁移率和饱和漂移速度，且能直接发光。这使它成为制造高速光模块中激光器芯片（EML）和探测器芯片的唯一终极选择。没有高纯度、大尺寸的磷化铟衬底，3.2T光模块就只能停留在图纸上。

二、 产业链深度拆解：从“半导体维生素”到“6英寸极限制造”

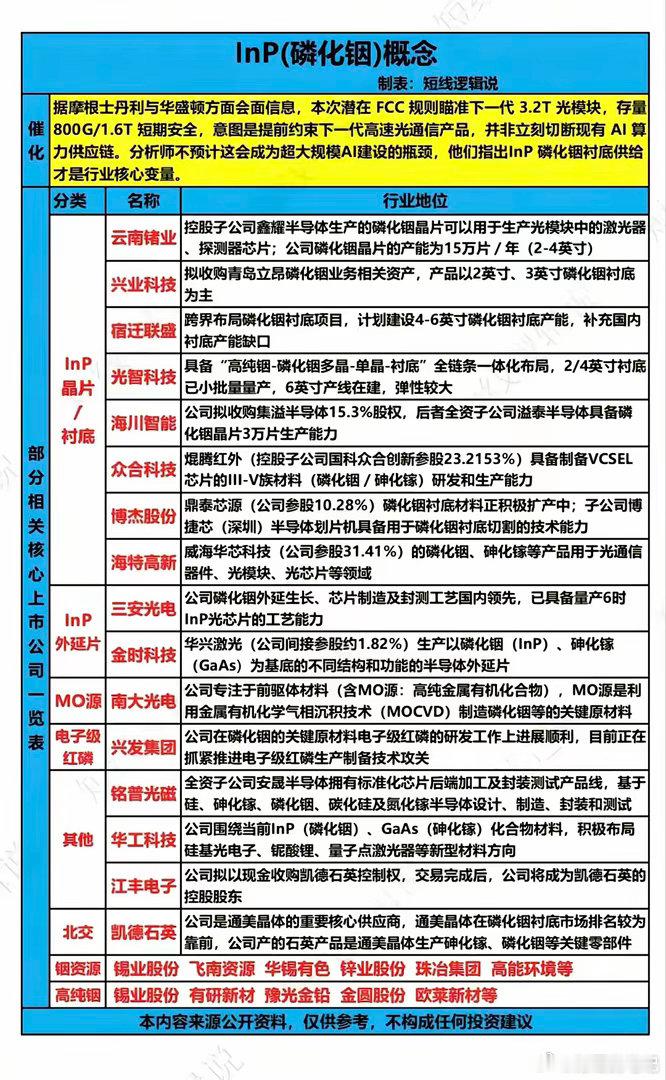

根据披露的产业链全景，InP（磷化铟）的制造并非单一环节，而是一条从上游稀缺资源、到核心原材料制备、再到精密半导体制造的“技术长征”。

1. 上游命门：被忽视的“铟资源”与“电子级红磷”任何先进材料的制造，都离不开最基础的元素。铟资源（半导体维生素）：铟在地壳中的含量极低，且伴生性强，提取难度极大。图中显示，国内的锡业股份、华锡有色、锌业股份等企业掌控着宝贵的铟资源。而在更高纯度的“高纯铟”领域，锡业股份、有研新材、豫光金铅等企业正在进行高纯化攻关，这是保障InP衬底不卡在“源头”的关键。电子级红磷：作为磷化铟合成中磷元素的关键来源，红磷的纯度直接决定了最终晶体的缺陷率。兴发集团正在加紧推进电子级红磷的生产制备技术攻关，解决上游核心原料的国产化痛点。

2. 中游核心：衬底与外延片的“尺寸之战”这是整条产业链技术壁垒最高、也是决定3.2T光模块能否量产的咽喉环节。InP衬底/晶片（从2英寸向6英寸突围）： 目前行业主流仍停留在2-4英寸（如云南锗业、兴业科技），产能较为紧缺。 光智科技已实现2/4英寸的小批量量产，并正在建设6英寸产线。宿迁联盛更是跨界布局，计划建设4-6英寸衬底产能，直指行业最大痛点——大尺寸衬底良品率低、产能缺口大。InP外延片（芯片的“地基”）： 在衬底上通过MOCVD（金属有机化合物化学气相沉积）生长出特定厚度和掺杂的薄膜，才能做成芯片。三安光电在这一领域处于国内领先地位，已具备量产6吋InP光芯片的工艺能力。MO源（MOCVD的“血液”）：南大光电专注于MO源（高纯金属有机化合物），这是MOCVD制造磷化铟最核心的关键原材料，直接决定了外延片的质量。

3. 下游应用与精密加工封装测试与设备：铭普光磁拥有基于InP的芯片后端加工及封装测试产线；凯德石英（北交所）生产的石英产品则是通美晶体生产磷化铟的关键零部件。精密切片：博杰股份旗下的半导体划片机，具备用于磷化铟衬底精密切割的技术能力，这是将大晶圆转化为微小芯片的必要工序。

三、 投资与产业逻辑：供需缺口下的“核心变量”

本次FCC规则事件，表面上是光通信标准的国际博弈，本质上暴露了全球AI基础设施建设中“材料先行”的硬逻辑。

1. 供给极度稀缺，产能缺口显现：无论是云南锗业的15万片/年产能，还是其他企业的跨界布局，都表明当前InP衬底的产能远远无法满足未来1.6T/3.2T光模块爆发式增长的需求。2. 国产化替代迫在眉睫：在高端光芯片领域，海外巨头长期占据主导。随着宿迁联盛、光智科技、三安光电等在4-6英寸大尺寸InP衬底及外延片上的突破，国内产业链正迎来从“受制于人”到“自主可控”的历史性拐点。3. 核心变量在“上游”：正如分析师所言，AI算力建设的瓶颈不在于政策，而在于InP衬底的供给。这意味着，拥有上游铟资源、掌握高纯MO源技术、以及率先实现6英寸InP衬底量产的企业，将在下一轮光通信军备竞赛中占据绝对的主动权。

注：本文内容来源公开资料，仅供参考，不构成任何投资建议。股市有风险，投资需谨慎。
