场效应管击穿是其最主要的失效模式之一，指器件失去电压阻断能力，漏源极间呈现极低电阻（通常<1Ω）的不可逆损坏。击穿原因可归纳为电压应力、电流应力、驱动失控、环境因素和器件缺陷五大类，具体表现和诱因如下：
一、电压击穿：最常见且最致命
1.
根本原因：漏源电压Vds持续或瞬态超过击穿电压BVDSS
典型诱因：
感性负载关断尖峰：电机、变压器等感性负载在MOS关断时产生反向电动势，尖峰可达电源电压的3-5倍。例如48V电机驱动中，未加吸收电路时尖峰轻松超过200V，直接击穿100V MOS
雷电浪涌：交流输入端未配置有效TVS抑制器，±4kV浪涌直接传导至MOS漏极
PCB布局失误：功率回路寄生电感过大（>50nH），开关时di/dt在电感上感应出高压叠加于Vds
失效特征：MOS管上电即炸，漏源电阻<1Ω，封装内部可见金属化层熔球
2.
根本原因：栅源电压Vgs超过最大额定值±20V（硅MOS）或 ±7V （氮化镓MOS）
典型诱因：
静电放电（ESD）：人体静电（可达8kV）直接接触栅极引脚，击穿仅几纳米厚的栅氧化层
驱动电路故障：驱动IC失效导致输出电压失控至12V以上
米勒效应：漏极dv/dt通过Cgd耦合抬升栅极电压，若下拉能力不足，Vgs瞬时超标
失效特征：栅源电阻从无穷大变为几十欧姆，用二极管档测量栅源无正常压降
3.

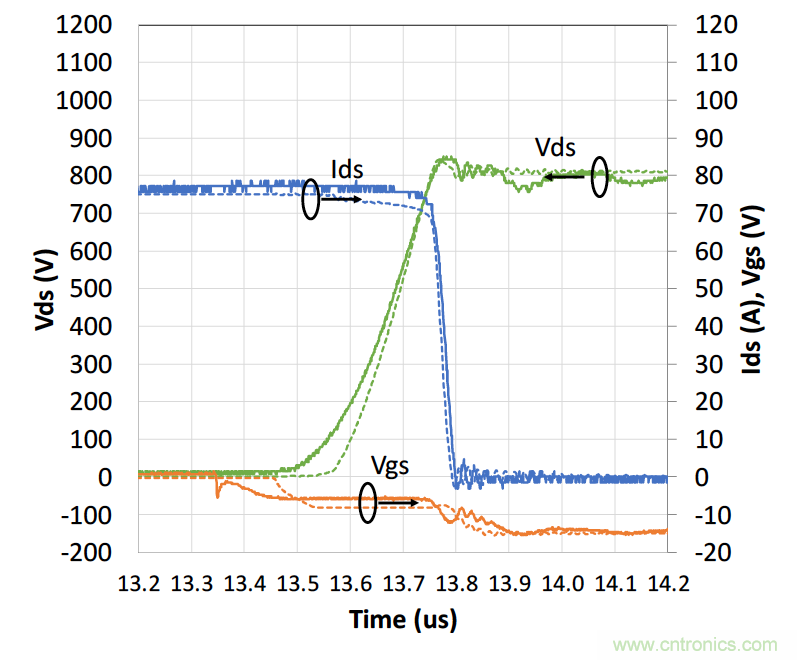

根本原因：开关过程中LC谐振产生高频过压尖峰，叠加在直流母线上
典型诱因：
体二极管反向恢复：桥式拓扑中，Qrr过大导致反向恢复电流在寄生电感上感应出尖峰
栅极电阻不当：Rg过小导致开关过快，di/dt过大；Rg过大则关断延迟，增加尖峰能量
PCB环路电感：驱动回路电感>10nH时，栅极振铃可能超过Vgs(max)
二、电流击穿：热失控的终极表现
4.
根本原因：漏极电流Id超过最大脉冲电流Id,pulse，导致结温超过Tjmax（通常150℃）
典型诱因：
负载短路：电机堵转、电容击穿时，电流不受限制上升至数百安培
驱动不足：栅极电压Vgs过低（<Vgs(th)+2V），MOS工作在线性区而非饱和区，功耗剧增（P=I²×RDS(on)）
散热失效：散热器脱落、导热硅脂干涸，热量无法导出，热阻RθJA从30℃/W飙升至100℃/W以上
失效特征：MOS运行一段时间后突然失效，热成像显示壳温>100℃，冷却后又短路（热失控）
5.
根本原因：反复雪崩未有效散热，单次雪崩能量虽在EAS范围内，但累积能量超标
典型诱因：
无吸收电路：感性负载场景中未加RC或TVS，每次开关都发生雪崩
工作频率过高：>200kHz时雪崩次数剧增，即使单次能量安全，累计也导致失效
感性负载能量超标：电感储能½L×I²超过器件单脉冲雪崩能量EAS
三、驱动与使用不当
6.
根本原因：驱动电压失控、负压不足或时序错误
典型诱因：
电源纹波过大：驱动IC供电噪声耦合至栅极，Vgs波动导致MOS在线性区与饱和区反复切换
负压关断失效：高侧N-MOS驱动中，自举电容失效导致Vgs无法降至0V以下，误导通
死区时间不足：桥式拓扑中上下管同时导通，形成直通，电流瞬间达到Idmax的数倍
7.
根本原因：多管并联时因参数离散导致电流分配不均
典型诱因：
Vgs(th)离散性：同一批次Vgs(th)偏差可达±0.5V，阈值低的管子承担更多电流
RDS(on)差异：并联时电流按电阻反比分配，Rds小的管子过热
PCB布局不对称：走线长度差异导致源极电感不均，开关时电流路径优先选择低感支路
失效过程：某管先过热烧毁短路，剩余管子承担全部电流继而连锁失效
四、环境与外部因素
8.
根本原因：ESD防护不足，栅氧化层被数千伏静电击穿
高风险场景：生产车间湿度<40%、操作人员未佩戴防静电手环、器件运输中未用防静电袋
防护失效阈值：人体模型（HBM）只需2000V即可击穿典型MOS的栅氧化层
9.
根本原因：散热设计不足，环境温度Ta或结温Tj超标
典型诱因：
散热器不匹配：热阻RθSA过高，无法将热量导出
风道堵塞：电源内部积灰导致对流失效
功率降额不足：未按70%降额使用，长期满载运行
失效机理：本征载流子浓度随温度指数增长，漏电流剧增导致热失控，最终击穿
10.
根本原因：潮湿环境下，PCB表面污染物在电场作用下发生离子迁移，形成导电枝晶
失效过程：枝晶从漏极生长至源极，数周后形成短路通路，漏电流从nA级增至μA级，最终mA级短路
五、器件制造缺陷
11.
根本原因：器件出厂时存在 latent defect（隐性缺陷）
典型缺陷：
氧化层针孔：栅氧化层存在微米级缺陷，电场集中击穿
键合线虚焊：机械应力下键合线脱落，接触电阻剧增，局部过热
金属化层空洞：蒸铝工艺缺陷导致电流密度不均，电迁移加速
失效特征：上电数小时至数天内突然失效，批次性出现
六、预防击穿的核心策略
1.
BVDSS降额20%：工作电压不超过击穿电压的80%
TVS瞬态抑制：漏源极并联TVS（如SMCJ58A），钳位电压< BVDSS×80%
RCD吸收电路：在感性负载两端并联RC或RCD网络，抑制关断尖峰
栅极TVS保护：栅源极间并联5V双向TVS（硅MOS）或6.8V TVS（GaN），响应时间<1ps
2.
检流电阻实时监测：源极串联0.01Ω电阻，过流阈值设为Id的120%
快速熔断保险丝：在MOS前串联快熔保险丝（如392系列），响应时间<10ms
退饱和检测：监测Vds压降，若Vds>2V且持续>1μs，判定为过流立即关断
3.
负压关断：关断时施加-2V至-5V负偏压，加速关断并防止dv/dt误导通
栅极串联电阻：Rg=10-47Ω，抑制振荡但不过度减慢速度
有源米勒钳位：在栅源极间增设有源钳位电路，响应时间<1ns
ESD防护：操作人员佩戴防静电手环，PCB设计时栅极引脚周围铺地保护
4.
功率降额50%：实际功耗< Ptot的70%，留30%热裕量
散热器匹配：TO-220封装需加装热阻<5℃/W的散热器
温度监测：在MOS封装表面贴NTC，超80℃自动降载或关断
5.
PCB布局：驱动回路面积<50mm²，开尔文源极分离，驱动走线<20mm
并联均流：多管并联时确保Vgs(th)匹配（偏差<0.1V），PCB布局对称
环境控制：生产车间湿度>40%，器件存储用防静电袋
七、失效后的诊断要诀
万用表快速检测：
二极管档：红S黑D，正常0.4-0.9V；显示0V或OL已击穿
电阻档：漏源电阻应>1MΩ，<100Ω短路
栅极电荷感应：手指触摸栅源极，二极管档读数应变化，无变化说明栅极开路
严禁直接更换上电：必须先断开负载，用可调电源限流（100mA）上电测试，确认无异常后再逐步加载，否则新器件会立即二次损坏。
核心结论：场效应管击穿90%源于设计缺陷、参数失配或应力超标，10%源于器件早期失效或极端浪涌。科学降额、完善保护和精细布局是预防击穿的三道防线，任何一道缺失都将导致系统可靠性崩溃。
