国产SiC碳化硅MOSFET在有源滤波器（APF）中的革新应用

国产碳化硅MOSFET在有源滤波器（APF）中的革新应用——基本半导体SiC MOSFET技术解析

倾佳电子（Changer Tech）-专业汽车连接器及功率半导体(SiC碳化硅MOSFET单管，SiC碳化硅MOSFET模块，碳化硅SiC-MOSFET驱动芯片，SiC功率模块驱动板，驱动IC)分销商，聚焦新能源、交通电动化、数字化转型三大方向，致力于服务中国工业电源，电力电子装备及新能源汽车产业链。

倾佳电子杨茜致力于推动国产SiC碳化硅模块在电力电子应用中全面取代进口IGBT模块，助力电力电子行业自主可控和产业升级！

倾佳电子杨茜跟住SiC碳化硅MOSFET功率器件三个必然，勇立功率半导体器件变革潮头：

倾佳电子杨茜跟住SiC碳化硅MOSFET模块全面取代IGBT模块和IPM模块的必然趋势！

倾佳电子杨茜跟住SiC碳化硅MOSFET单管全面取代IGBT单管和高压平面硅MOSFET的必然趋势！

倾佳电子杨茜跟住650V SiC碳化硅MOSFET单管全面取代SJ超结MOSFET和高压GaN 器件的必然趋势！

APF的核心挑战与碳化硅的突破

有源电力滤波器（APF）作为现代电网谐波治理的关键设备，需在高频、高功率密度下实现快速动态响应。传统硅基器件受限于开关损耗、导通电阻和温度特性，难以满足高效、紧凑化的需求。碳化硅（SiC）材料凭借其宽禁带特性，以更低的导通损耗、更高的开关频率和耐高温能力，成为APF升级的颠覆性解决方案。

基本半导体SiC MOSFET的四大核心优势

体积与重量大幅缩减

以Sinexcel APF机型为例，采用SiC MOSFET的P5机型相比传统硅基P2机型，体积减少超50%，重量降低超40%。例如，150A机型高度从269mm降至100mm，重量从45kg降至25kg，显著节省安装空间与成本。

效率跃升至99%，损耗再创新低

SiC MOSFET的导通电阻较低，结合更快的开关速度，整机效率突破99%，较传统97%提升显著。

以1200V/40mΩ的B3M040120Z为例，其FOM（RDS(ON)×QG）低至3400mΩ·nC，较国际竞品（如C*** 3960mΩ·nC）损耗更低，高温下性能更稳定。

谐波补偿性能全面提升

通过SiC器件的高频特性（载频达40kHz）与优化算法，谐波补偿率提升至97%，较行业平均87%高出10个百分点。输出纹波电流衰减更优，有效抑制电网反向污染。

高温可靠性卓越

SiC MOSFET在175℃结温下仍保持低损耗特性。例如，B3M040120Z在125℃时导通电阻仅上升1.3倍，而传统硅器件上升幅度超2倍，显著延长设备寿命。

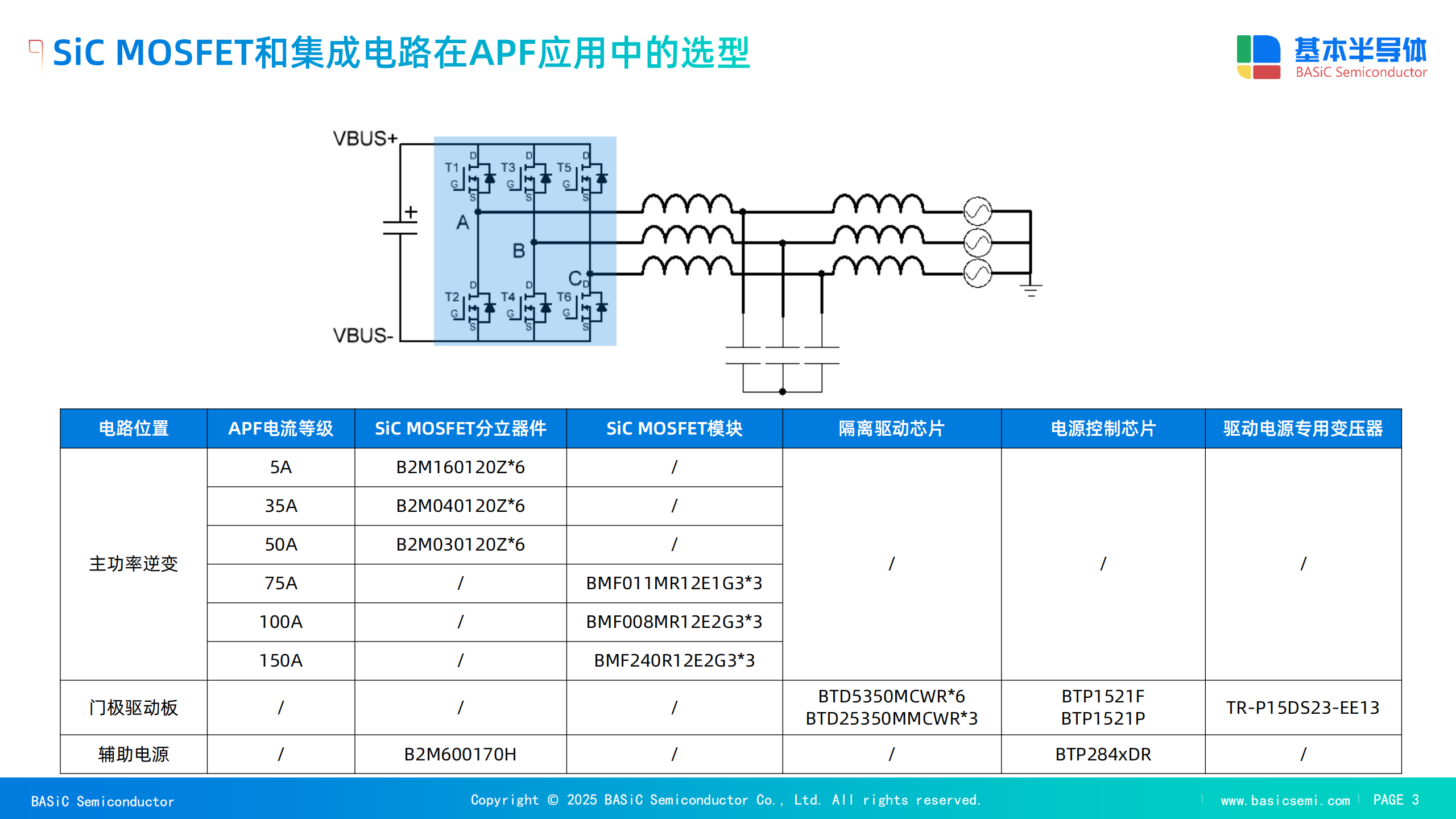

全链解决方案：从器件到系统

模块化设计，灵活适配场景

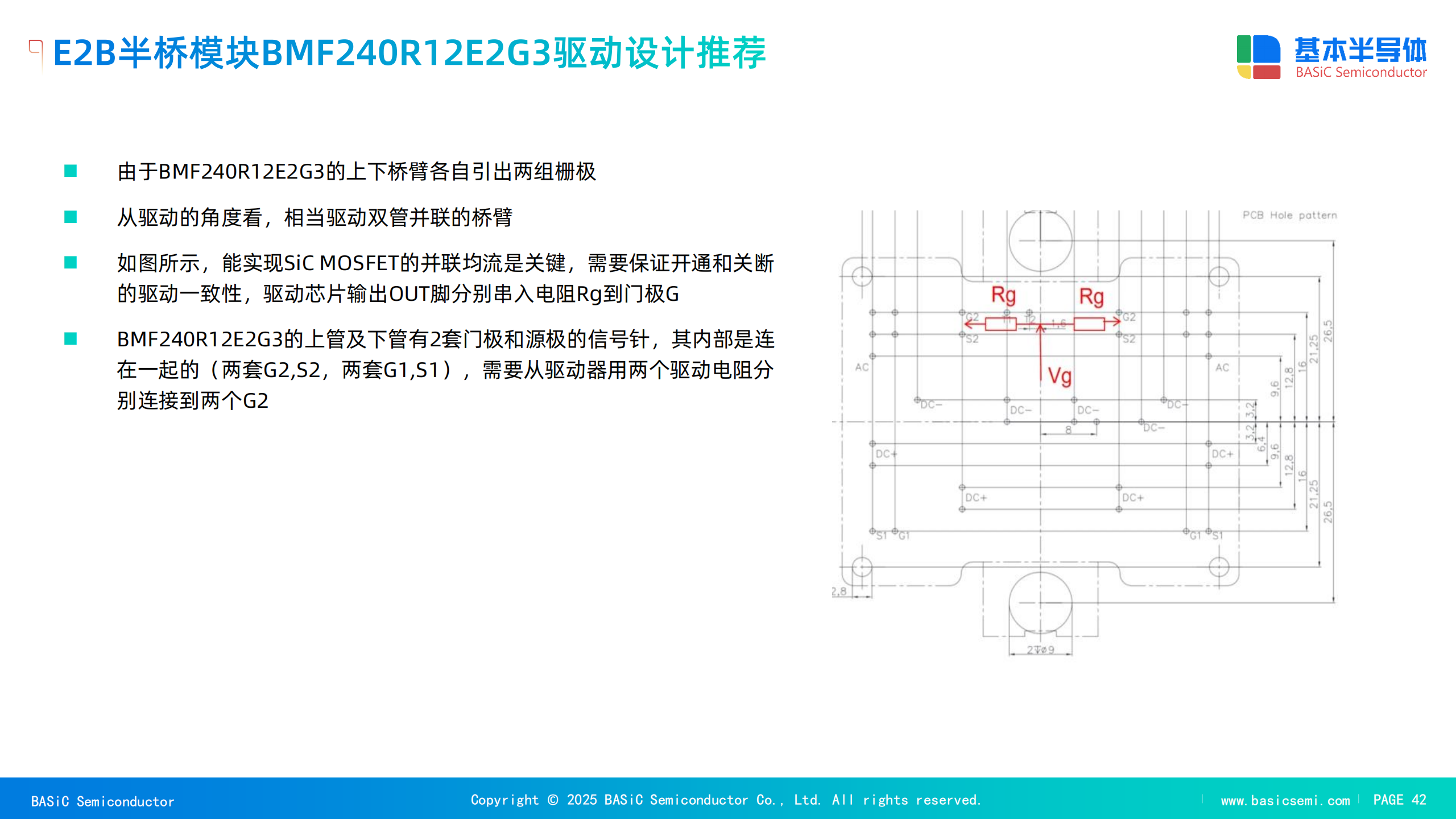

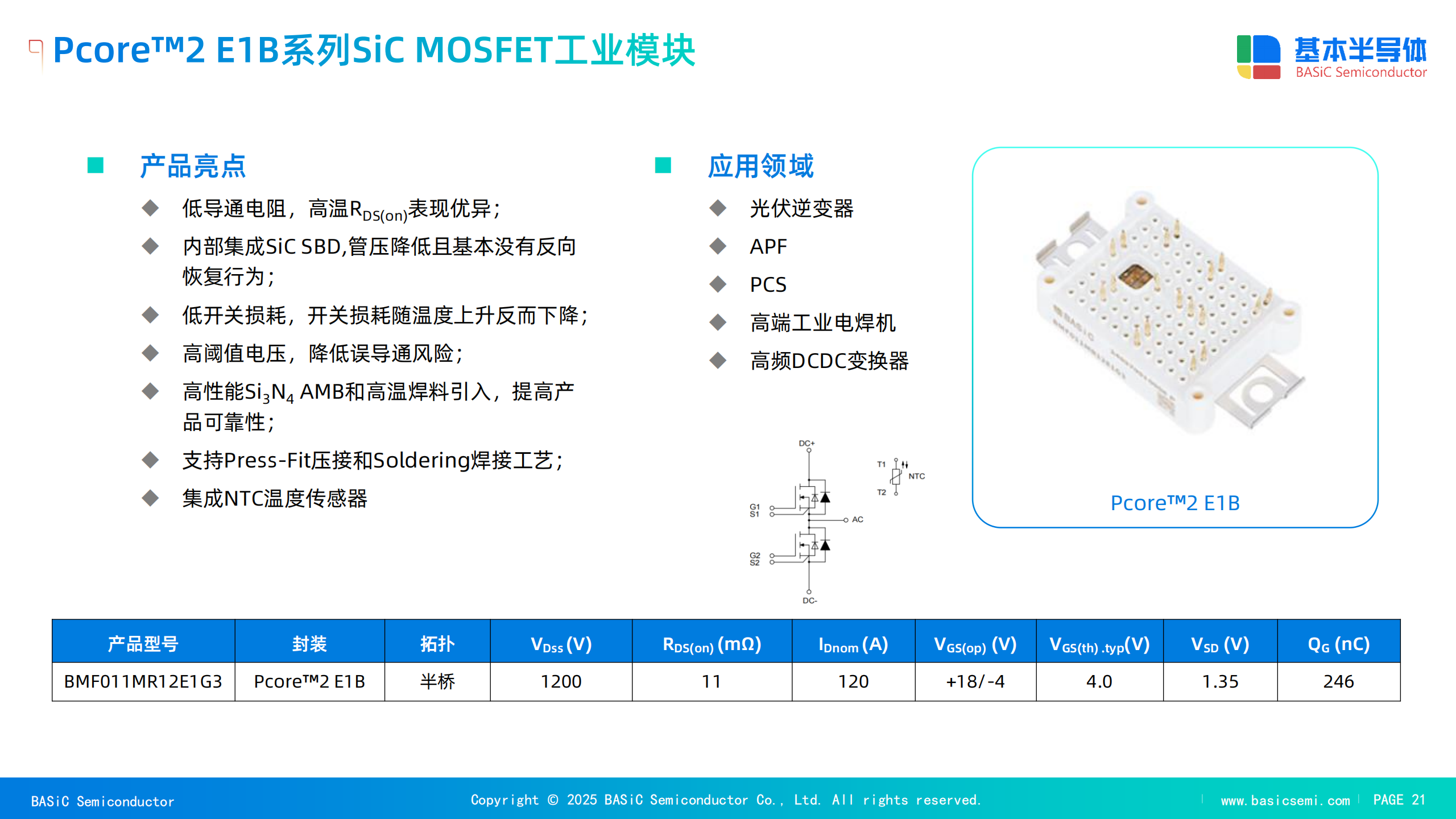

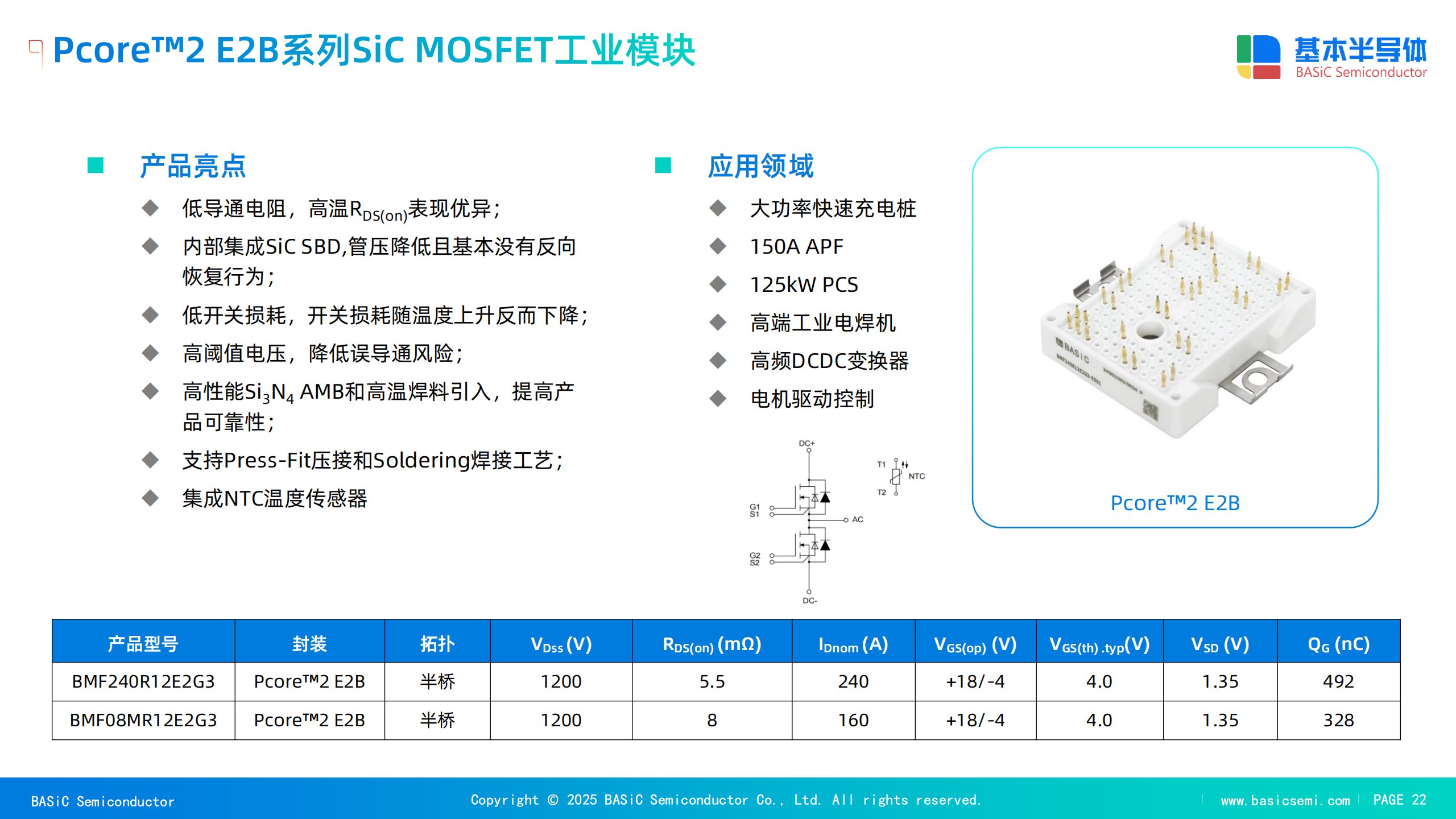

基本半导体提供多样化封装（TO-247、TOLL、半桥模块等），覆盖5A至450A电流等级。例如，E2B系列模块BMF240R12E2G3支持1200V/240A，RDS(ON)低至5.5mΩ，适用于150A APF主功率拓扑。

驱动与电源一体化方案

隔离驱动芯片BTD5350MCWR：集成米勒钳位功能，抑制桥臂直通风险，驱动峰值电流达10A，适配高频开关需求。

辅助电源：支反激搭配1700V SiC MOSFET（如B2M600170H），输出功率可达150W，满足APF多路供电需求。

热管理与封装创新

采用Si3N4陶瓷基板（导热率90W/mK，抗弯强度700N/mm²），较传统Al₂O₃基板散热性能提升3倍，通过1000次温度冲击无失效，保障模块长期可靠性。

实测与仿真验证：性能对标国际

双脉冲测试：B3M040120Z关断损耗较上一代B2M降低4.7%，总损耗较竞品C***低4%，高温下优势更显著。

APF系统仿真：在800V母线、40kHz载频下，BMF240R12E2G3模块于60℃散热器环境中总损耗仅165W，结温118℃，120%过载时仍稳定运行，结温低于安全阈值（175℃）。

碳化硅SiC开启APF高效时代

基本半导体通过全链自主技术，实现了SiC MOSFET在APF中的高性能、高可靠性应用。从分立器件到模块化方案，从驱动设计到热管理创新，其产品不仅对标国际一线品牌，更以更优的性价比助力客户降本增效。未来，随着SiC技术的持续突破，APF将在智能电网、新能源等领域发挥更大价值，而基本半导体正引领这一变革浪潮。
