尖晶石AB₂O₄与橄榄石(Mg, Fe)₂SiO₄的配位拓扑对比与性能分野

尖晶石结构与橄榄石结构在晶格类型、对称性与离子分布上存在本质区别。尖晶石结构（如MgAl₂O₄）属于立方晶系，空间群为Fd3̅m，整体呈现高度对称的三维网络，氧离子构成立方密堆积，金属离子分别填充四面体和八面体空位，原胞较小且各向同性特征明显，利于电子和离子的多方向迁移。而橄榄石结构（如Mg₂SiO₄）则属于正交晶系，空间群为Pbnm，结构由孤立的SiO₄四面体和两种不等价金属位点（M1、M2）组成，连接方式相对松散且各向异性强，导致物性表现出明显的方向依赖性。此外，尖晶石结构通常伴随更高的堆积密度和更紧凑的原子排列，适合高温、高压等极端条件；而橄榄石因其链状或层状特征，在地幔矿物相变、锂离子扩散等过程中扮演重要角色，两者在材料应用与物理性能上也因此形成鲜明对比。

尖晶石结构与橄榄石结构的核心差异

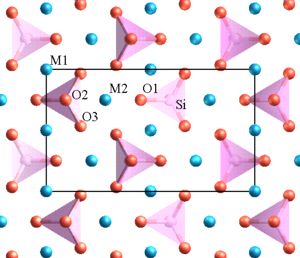

1. 晶体学对称性与堆积模式尖晶石结构（AB₂O₄）属于立方晶系（空间群Fd3m），其氧离子以立方最紧密堆积（CCP）排列，形成四面体（T）和八面体（M）空隙。例如，MgAl₂O₄中，Mg²⁺占据四面体空隙（A位），Al³⁺占据八面体空隙（B位）。橄榄石结构（(Mg,Fe)₂SiO₄）则属于斜方晶系（空间群Pbnm），氧离子以六方最紧密堆积（HCP）排列，硅氧四面体（SiO₄）以孤立岛状存在，Mg²⁺/Fe²⁺占据八面体空隙。

DOI:10.1088/1361-648X/acd3cd关键区别在于：对称性：尖晶石的立方对称性使其具有各向同性，而橄榄石的斜方对称性导致物理性质（如折射率、热膨胀）的各向异性。硅氧四面体连接：橄榄石中SiO₄四面体孤立，而尖晶石中无硅氧骨架，阳离子直接填充氧堆积的空隙。2.阳离子分布与配位环境尖晶石的阳离子分布具有高度灵活性。正尖晶石（如MgAl₂O₄）中，A位为二价阳离子（Mg²⁺），B位为三价阳离子（Al³⁺）；反尖晶石（如Fe₃O₄）中，B位被混合价态阳离子占据（Fe²⁺和Fe³⁺）。橄榄石则严格区分阳离子位点：Si⁴⁺仅占据四面体位，而Mg²⁺/Fe²⁺占据两种八面体位（M1和M2），其中M1八面体与SiO₄共享边，M2八面体独立存在。

https://en.wikipedia.org/wiki/Olivine3.拓扑特征与键合强度尖晶石的四面体与八面体通过共享顶点连接，形成三维网络，而橄榄石的八面体通过共享边形成沿z轴的链状结构。配位数方面，尖晶石中四面体A位为4配位，八面体B位为6配位；橄榄石中Si⁴⁺为4配位，Mg²⁺/Fe²⁺为6配位，但M1位因共享边导致键长更短（~2.10 Å），而尖晶石中Mg-O键长更短（1.97 Å）。

Commun Chem 7, 189 (2024). https://doi.org/10.1038/s42004-024-01278-0

计算处理的差异

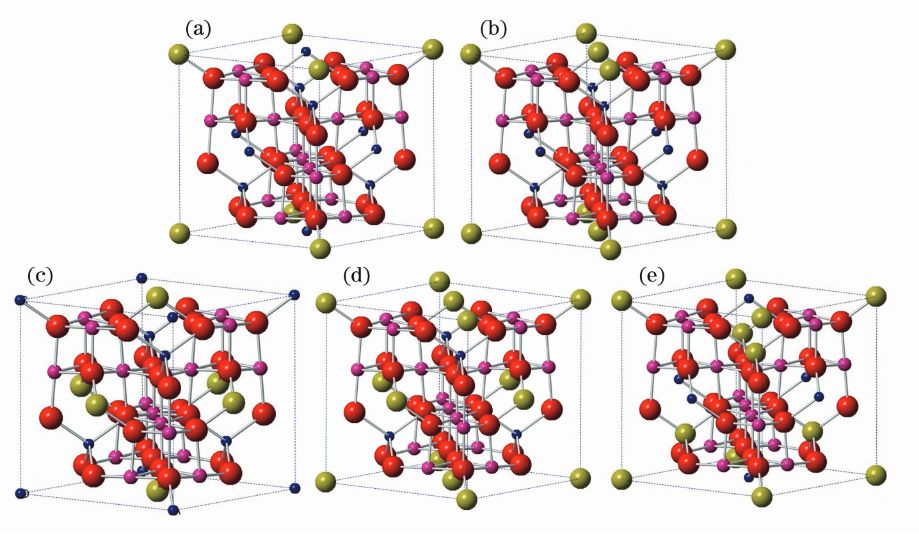

1.尖晶石结构的DFT建模难点尖晶石阳离子的无序分布（如反尖晶石中Fe²⁺和Fe³⁺混合占位）需采用超晶胞模型或虚拟晶体近似（VCA）处理，这会显著增加计算量。例如，铁铬尖晶石（FeCr₂O₄）的氧原子位置参数（u值）微小变化（0.365-0.385）会显著影响弹性常数，需通过几何优化精确控制[104]。此外，尖晶石的磁性耦合（如CuCr₂O₄中的Cr³⁺自旋排列）需采用自旋极化DFT，进一步增加计算复杂度。

DOI：10.3788/ASO201434.11020012.橄榄石结构的分子动力学挑战橄榄石的相变（如α→β→γ相变）涉及复杂的晶格畸变和位错滑移。分子动力学模拟需引入元动力学（Metadynamics）以克服势垒，例如在模拟Mg₂SiO₄橄榄石向环状结构（ringwoodite）转变时，需施加外部应变或高压条件。此外，橄榄石晶界的扩散行为与其过量体积（Excess Volume）密切相关，需通过经典力场（如Clayff）精确描述晶界处的原子迁移率。

https://doi.org/10.1021/acs.langmuir.3c014113.能带计算的对称性约束尖晶石的立方对称性简化了布里渊区积分，其能带结构在Γ-X-L等高对称点具有简并态。而橄榄石的斜方对称性导致能带分裂，需考虑更多k点路径（如Γ-Y-T）以捕捉各向异性。例如，橄榄石型LiFePO₄的电子耦合矩阵元计算需结合分子轨道理论，分析Fe²⁺/Fe³⁺的d轨道与O²⁻的p轨道杂化效应。

应用场景对比

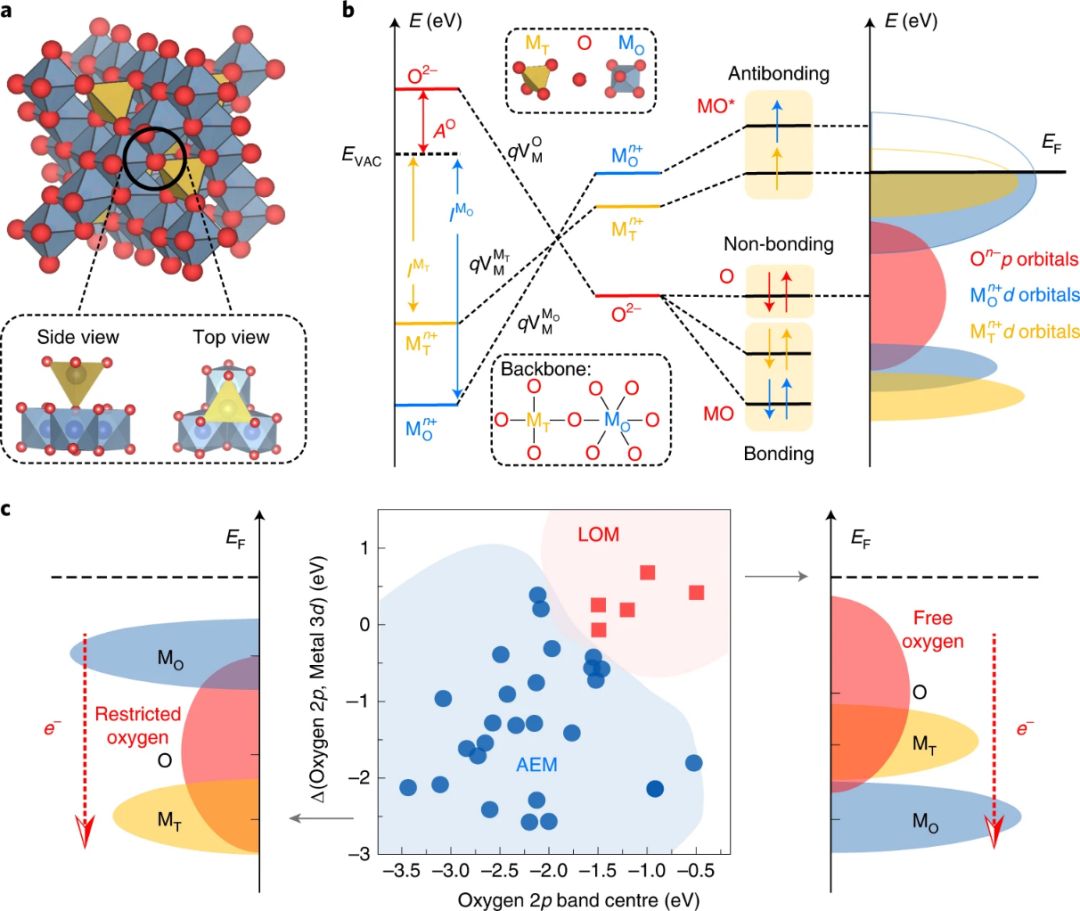

1.尖晶石材料的应用固态电池：尖晶石LiMn₂O₄因三维Li⁺扩散通道和高电压平台（4.0 V）被用作正极材料。但Mn³⁺的姜-泰勒畸变和锰溶解问题需通过表面包覆（如Al₂O₃）或掺杂（如Ni²⁺）改善。催化剂：尖晶石型Co₃O₄由于其独特的晶体结构和电子性质，在电催化领域中表现出优异性能，特别是在水氧化反应（Oxygen Evolution Reaction, OER）中备受关注。

Co₃O₄中八面体位的Co³⁺离子具有较高的催化活性，其d轨道能级分裂赋予了适中的eg轨道占据数，这对于促进中间体的吸附与脱附过程至关重要。通过掺杂、应变调控或表面修饰等手段，可以进一步优化Co³⁺的eg轨道电子填充，从而提升其OER活性与稳定性。此外，Co₃O₄尖晶石结构还赋予材料良好的电子传导性和结构稳定性，使其能够在强碱性条件下长时间保持高效的催化性能，是制备高性能电解水器件的重要候选材料之一。

NatCatal3, 554–563 (2020). https://doi.org/10.1038/s41929-020-0465-6

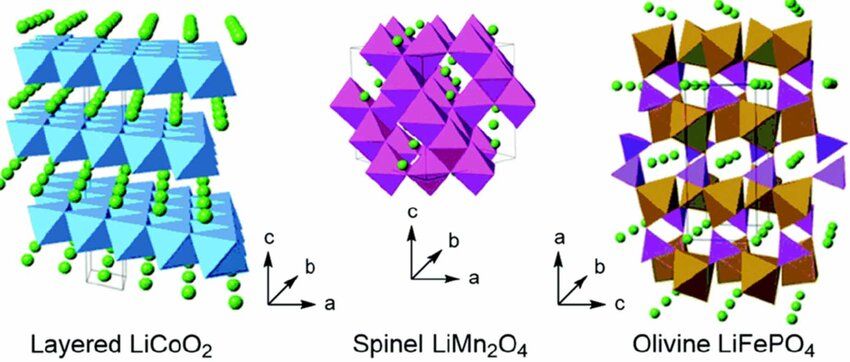

DOI:https://doi.org/10.1039/C9CS00607A耐火材料：MgAl₂O₄尖晶石因熔点高达2135 °C而具备卓越的高温稳定性，特别适合用于冶金、玻璃和陶瓷窑炉的耐火衬里。其晶格结构稳定且热膨胀系数低，使材料在急剧温度变化中展现出优异的抗热震性能，显著减少裂纹产生并延长炉衬寿命。此外，MgAl₂O₄在与熔融金属和高温熔渣接触时表现出出色的化学惰性和耐腐蚀能力，因而成为钢铁、有色金属冶炼炉衬的理想选择。2.橄榄石材料的应用地幔矿物学：橄榄石（(Mg,Fe)₂SiO₄）是地球上地幔上层最主要的矿物成分，占据了体积比例超过60%。在410公里深度处，橄榄石经历α-β相变，转变为更高密度的wadsleyite（β相）；而在大约660公里深度附近，进一步转化为环硅氧四面体结构的ringwoodite（γ相），这些相变不仅导致矿物体积骤减，还显著影响地震波速度与地幔的弹性各向异性特征。地震层析成像研究发现，这些矿物相变界面对应于410 km和660 km的不连续面，是地幔动力学和物质循环的重要标志。此外，在冷俯冲板块内部，橄榄石可能因动力学抑制而以亚稳态滞留，从而积累弹性能量并通过突然转变引发深源地震，这为解释700 km以下深震活动提供了重要理论基础。锂离子电池：橄榄石型LiFePO₄因其独特的结构优势，成为新一代锂离子电池中广泛应用的正极材料。与传统层状氧化物正极（如LiCoO₂）相比，LiFePO₄具有更高的热稳定性和优异的化学稳定性，即使在过充、过放或高温环境下也极难发生热失控反应，因此大幅提高了电池的安全性。同时，LiFePO₄在充放电过程中体积变化极小，赋予其极长的循环寿命。然而，受限于其固有的低电子导电性和锂离子扩散速率，单纯体相LiFePO₄难以满足高倍率充放电需求。为此，常通过表面碳包覆、掺杂异质元素或将粒子纳米化等技术手段，来提升整体电导率与界面动力学，显著改善其能量密度与功率性能，进一步拓展在电动车与储能电站中的应用前景。耐火与建材：镁橄榄石（Mg₂SiO₄）因其优异的高温性能，在冶金、建材等高温应用领域中发挥着重要作用。其低热膨胀系数能够有效抵抗急剧温度变化带来的热应力开裂问题，因而成为高温窑炉、钢铁冶炼炉和玻璃制造炉的重要内衬材料。此外，镁橄榄石对熔融金属和高温腐蚀性渣料具有良好的化学惰性，能显著延长炉衬寿命并减少维护频率。天然镁橄榄石资源丰富，加工成本低廉，且经热处理后可进一步增强其致密性和力学强度，使其成为耐火浇注料、砖材和隔热板的理想基础原料。近年来，针对能源和环保需求，含镁橄榄石的耐火材料也被开发用于熔盐反应器、废气净化等新兴高温工程领域，显示出广阔的应用潜力。

总结与展望

尖晶石与橄榄石的结构差异源于氧堆积模式与阳离子占位策略，这决定了它们在对称性、键合强度和功能特性上的分野。计算模拟中，尖晶石的阳离子无序和橄榄石的相变动力学是核心挑战。未来，通过机器学习优化尖晶石的占位预测，或开发多尺度模型描述橄榄石的晶界行为，将进一步提升材料设计效率。应用层面，尖晶石在高压电化学器件（如全固态电池）和橄榄石在深部地幔探测中的潜力值得深入探索。
