洁净度尘埃粒子计数器在线监测系统

尘埃粒子会影响产品质量，所以洁净室的环境得一直保持最好。为了做到这一点，我们要实时监控洁净室里的空气洁净度、温度、湿度和压差这些指标。如果环境有异常，就得马上调整。通过好的操作和管理，可以确保制造过程既高品质又高效率，为生产好产品打下基础。洁净室的主要任务是控制微粒污染，让制造环境保持在需要的洁净度水平。对于Fab厂来说，通常按照ISO 14644-1的标准来建造洁净室，这个标准详细说明了洁净室的等级和微粒控制要求。洁净室分为一级到九级等多个等级，等级越低，洁净室内的颗粒就越少，环境就越干净。



1、“洁净度尘埃粒子计数器在线监测系统”在各类生产、实验环境中展现出诸多显著优势：

(1) 实时监测与反馈：该系统拥有强大的实时监测功能，能够精准地捕捉生产车间或实验环境中的尘埃粒子数量、大小和分布，并通过即时反馈数据，使用户能够迅速了解当前的洁净度状况。这一功能不仅提升了环境监控的实时性，还确保了用户对洁净度情况的准确把握。

(2) 高效管理：通过在线监测的方式，该系统实现了对多个监测点的统一管理，显著提高了管理效率，降低了管理成本。用户无需再手动巡查各个监测点，只需通过系统界面即可全面掌握各监测点的洁净度情况，实现了资源的优化配置。

(3) 预警与报警功能：当环境中的尘埃粒子数量超过预设阈值时，系统会自动触发预警或报警机制，通过声音、灯光等方式提醒用户及时采取措施。这一功能有效避免了因洁净度不达标而导致的生产或实验失误，确保了环境洁净度符合相关要求。

(4) 数据记录与分析：系统能够自动记录并存储历史数据，包括尘埃粒子数量、时间、监测点等信息。这些数据可供用户随时查看和分析，以了解洁净度变化的趋势和规律，为改进洁净度控制措施提供有力支持。

(5) 远程监控与访问：借助先进的互联网技术，用户可以远程访问系统数据，进行实时监控和管理。这一功能不仅提高了工作效率，还使用户能够灵活应对各种突发情况，确保生产或实验的顺利进行。





2、在操作方式上，“洁净度尘埃粒子计数器在线监测系统”同样表现出色：

(1) 系统配置与初始化：用户可以根据实际需求，配置系统的监测点、采样频率、报警阈值等参数。完成配置后，初始化系统，确保所有设备正常运行，为后续的监测工作做好准备。

(2) 启动监测：在系统界面上选择需要监测的监测点，启动尘埃粒子计数器进行实时监测。系统将自动采集数据并进行分析处理，用户只需等待结果即可。

(3) 数据查看与分析：用户可以在系统界面上查看实时监测数据、历史数据以及数据分析报告。通过筛选、排序、导出等操作，用户可以进一步分析数据，为改进洁净度控制措施提供科学依据。

(4) 报警处理：当系统发出报警信号时，用户应立即查看报警信息，并根据实际情况采取相应的措施。处理完报警后，确认报警已解除，并更新系统状态，以确保系统的正常运行。

(5) 系统维护与升级：定期对系统进行维护和检查，确保设备正常运行和数据准确。根据需要升级系统软件和硬件设备，提高系统性能和可靠性，以应对不断变化的生产和实验环境。

“洁净度尘埃粒子计数器在线监测系统”以其实时监测、高效管理、预警报警、数据记录与分析、远程监控与访问以及智能化管理等优势，在各类生产、实验环境中发挥着重要作用。同时，其操作方式也相对简单明了，方便用户进行日常管理和维护，为提升环境洁净度提供了有力保障。

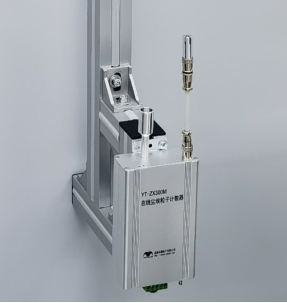

监测系统中的监测仪器——尘埃粒子计数器是整个监测系统的核心部件，监测数据精准与否，性能是否稳定，需要选好才可真正做到洁净度尘埃粒子监测，不然一切都是白搭，现在就说到如何选择尘埃粒子计数器了。如何才能选择到真正性能稳定、测量精准，使用寿命长的符合在线监测系统的在线尘埃粒子计数器呢？



首先测量精度及计数效率得满足JJF1190-2008《尘埃粒子计数器校准规范》技术规范，符合GMP、ISO14644、FDA……标准，尘埃粒子计数器是一个用来测量洁净车间空气中尘埃数量和大小的精密设备。它有几个重要的部分，对设备的正常运行和准确度非常重要。这些部分包括传感器、采样泵（真空泵）和控制电路系统。接下来，我们来简单了解一下这些部分的作用和怎么运作：



(1) 传感器

传感器是尘埃粒子计数器的核心部分，它包括了光源、透镜、测量腔和光探测器等组件。

(2) 光源：提供稳定、高亮度的光，让空气中的尘埃在光中散射，这样检测系统就能捕捉到它们。这个光源是内置的，不需要用户直接操作。但是，为了确保它正常工作，可以定期送回工厂让专业人员检查光源的稳定性和亮度。



光源有两种：普通光源和激光光源。普通光源通常是碘钨灯，它体积大、发热多、寿命短，开机后还要预热。而激光光源体积小、稳定、寿命长，通常和测量腔及光探测器做成一体。普通光源的计数器对0.3微米以下的尘埃信号反应很低，现在基本已经被淘汰了。而激光光源的计数器传感器有较高的信噪比，有些能检测到0.1微米的尘埃。

(3) 透镜系统：这是激光传感器的一个重要部分，包括柱透镜、准直透镜和反射镜。有些低端产品为了降低成本，用的是国产透镜，但性能稳定、精度高的计数器还是依赖进口透镜。



(4) 测量腔：这是尘埃粒子计数器传感器进行尘埃检测的空间。采样泵会把被测气体抽入测量腔。传感器的光学系统会让光源通过透镜和狭缝照射到测量腔中，形成一个很小的光敏感区。当尘埃通过光敏感区时，会散射出一部分光，被集光透镜收集后再投射到光探测器上。

(5) 光探测器：这个部分会把散射的光能量转换成电信号。最常用的光探测器是光电倍增管和光电二极管。光电倍增管可以把光电子放大几万倍后转换成电信号，但它体积大，工作时需要加上几百伏特的负高压，所以在调试或校准时要注意安全。

(6) 采样泵和流量功能：把空气样本吸进来，然后送到传感器里面进行检查。流量控制系统的作用是确保空气样本稳定地通过检查区域。采样泵是尘埃粒子计数器的关键部件之一，它要求噪音小、振动小、气流稳定、寿命长。尘埃粒子计数器的采样流量一般是2.83L/min或28.3L/min，也就是0.1cfm或1cfm，这样是为了方便计算洁净度，符合Fed-Std-209E的标准。但是，有些低端产品用的是国产劣质泵或者风扇转动采样，这样流量误差大，测量性能也达不到要求，所以这些仪器只能看看，不能给用户提供有效的监测数据，更不能用来判断车间的洁净度。

(7) 电路系统电路系统就像指挥官，负责让各个部件正常工作，比如打开或关闭光源、切换检查区域、收集和处理信号等。它通常是由微处理器或单片机来控制的，非常自动化和智能化。还有电源、控制、显示、计算等电路。另外，每台尘埃粒子计数器的转换灵敏度都不一样，所以出厂时和以后都要用标准粒子进行校准，这样才能得到最好的转换灵敏度值。

(8) 显示和输出系统功能：显示测量结果，比如尘埃粒子的数量和大小分布，还可以把数据传到外部设备。操作：用户可以在显示屏上看到实时的测量结果和历史数据。如果需要，还可以连接外部设备，把数据导出来或者打印出来。总的来说，尘埃粒子计数器的各个部件一起工作，完成空气中的尘埃粒子检测任务。用户在使用仪器时，要了解各部件的功能，正确操作，这样才能保证测量结果的准确性和仪器的长期稳定运行。

(9) 外壳和防护装置保护传感器不受外界干扰和污染，还有提供必要的接口和连接点。
