远程传输+实时测温：热电偶温度采集模块让设备寿命延长50%！

热电偶温度采集模块是一种专门用于采集、处理和传输热电偶传感器信号的电子设备，其核心作用是将热电偶输出的微弱温差电压信号转换为可读、可用的温度数据，并适配不同工业系统的需求。

一、核心作用

1. 信号转换与放大

- 热电偶基于塞贝克效应产生微电压(通常为μV级)，模块内置高精度放大器与ADC电路，将微弱信号线性放大并转换为数字信号(如Modbus RTU)或标准模拟信号(如4-20mA)。

2. 冷端补偿(CJC)

- 热电偶测量依赖冷端(参考端)温度，模块集成温度传感器(如PT1000)实时监测环境温度，通过算法自动补偿冷端漂移，确保高温测量的准确性。

3. 抗干扰处理

- 工业现场存在电磁干扰、振动等问题，模块通过隔离电路(如光耦隔离)、滤波技术(低通滤波)及屏蔽设计，保障信号传输稳定性。

4. 多通道集成与扩展

- 支持多路热电偶接入(如8/16通道)，适用于分布式测温场景(如化工反应釜多区域监控)，并可通过总线协议(RS485、CAN)组网扩展。

二、设备参数

传感器：2线制、3线制

测温范围：-200℃-650℃

AD 转换：24位AD转换

测量频率：10HZ 每路同时测量

分辨率：0.01

测温精度：±0.1℃

电源指示：1路红色LED指示(不通讯慢闪，通讯快闪)

安装方式：35mm导轨安装或四角螺丝(3-4mm螺栓)固定

电源电压：DC7-30V

功耗：供电12V、50mA、0.6W

通讯协议：Mudbus RTU/ASCII/TCP

默认设备地址：1

波特率：1200,2400,4800,9600,19200,38400,57600,115200

校 验方式 ：无校验、奇校验、偶校验可设定

数据位：8位、7位

停止位：1位、2位、1.5位

工作环境温度：工业级，-40℃~85℃

工作环境湿度：0-95%(无凝露)

软件支持：支持MCGS、组态王、力控、WINCC、PLC支持Labview等

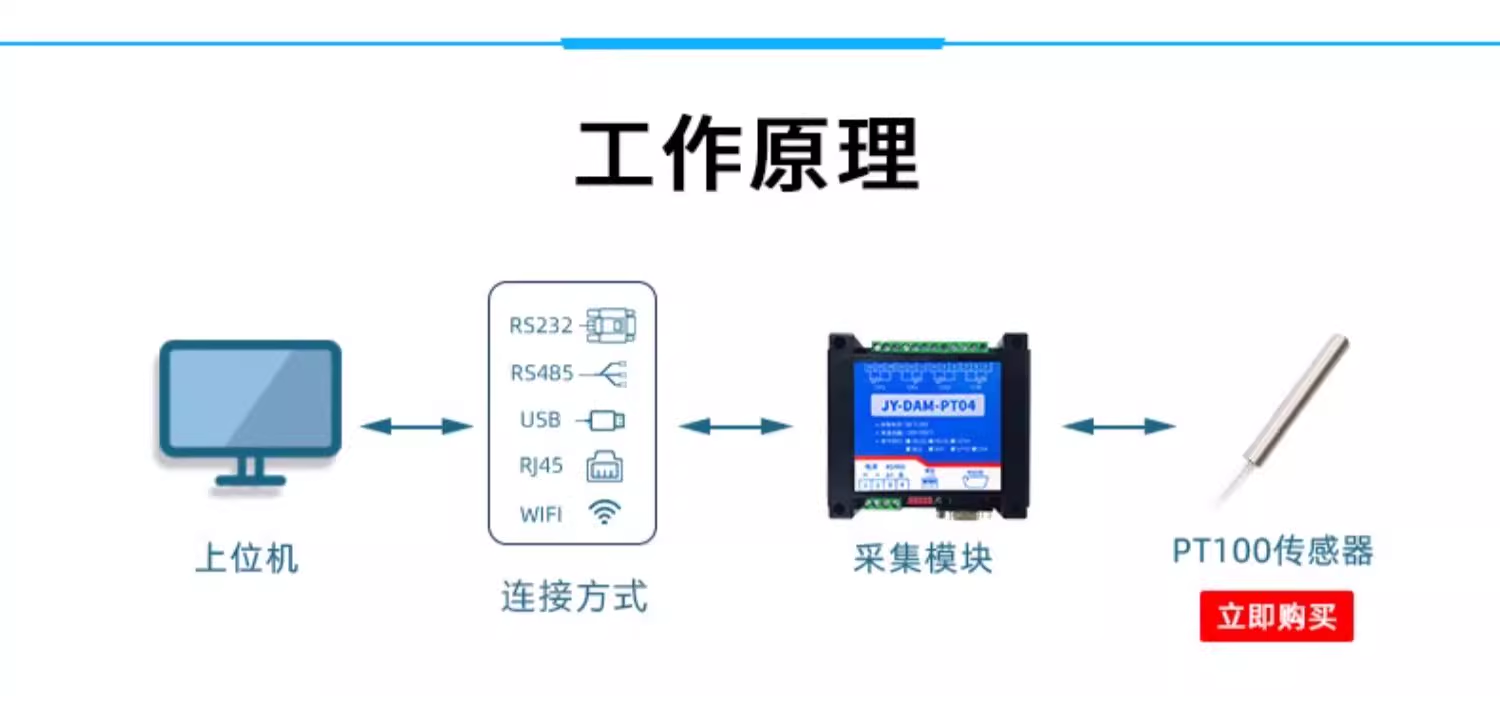

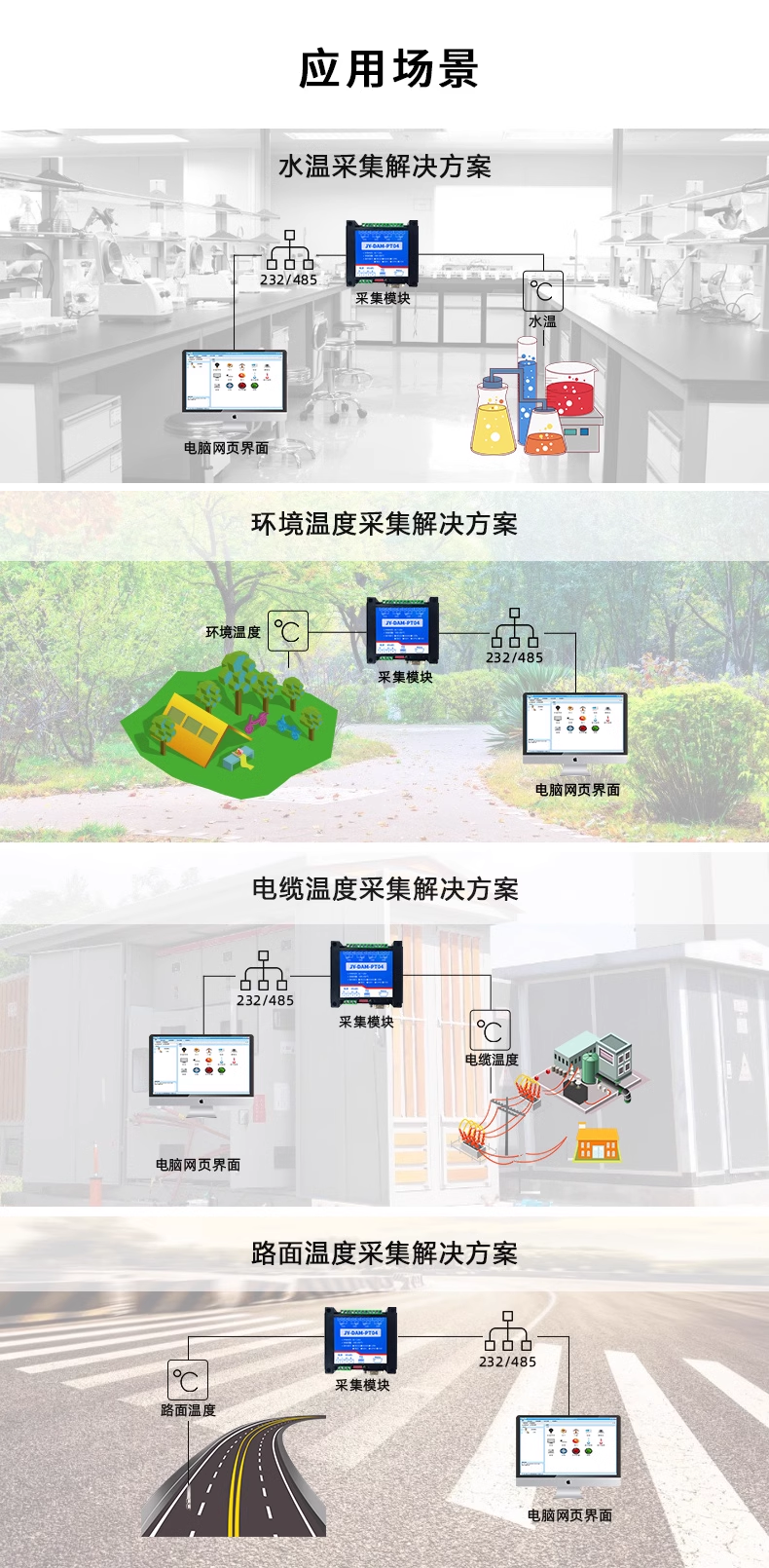

三、应用场景

1. 高温工业环境

- 冶金行业：炼钢炉、熔融金属温度监测(K型热电偶，耐受0~1300°C)。

- 电力设备：燃气轮机、锅炉管道过热保护(S型热电偶，最高1800°C)。

2. 复杂工况监控

- 石油化工：反应釜、裂解炉温度实时控制(防爆型模块，符合ATEX标准)。

- 汽车测试：发动机排气温度、涡轮增压器性能测试(快速响应型热电偶)。

3. 科研与实验室

- 高温材料研究(如陶瓷烧结)、真空炉温场均匀性分析。

四、选型要点

1. 匹配热电偶类型：根据测温范围，选择模块支持的热电偶分度号(如K型通用，S型超高温)。

2. 精度与分辨率：工业级模块典型精度为±0.1%~±0.5%，高精度实验室模块可达±0.05%。

3. 环境适应性：高温、震动场景需选择金属外壳、抗震设计模块;潮湿环境需IP67防护等级。

4. 系统兼容性：输出协议需匹配上位机系统(如PLC支持Modbus TCP，DCS需4-20mA输出)。

五、技术优势与局限

- 优势：耐高温、响应快、成本低，适合极端环境长期使用。

- 局限：需定期校准冷端补偿;低电压信号易受干扰，长距离传输需额外屏蔽。

热电偶温度采集模块是工业高温测量场景的核心设备，通过精准的信号处理与补偿技术，将热电偶的物理特性转化为可靠数据，广泛应用于冶金、能源、科研等领域。选型时需重点考虑测温范围、抗干扰能力及系统兼容性，以确保在复杂工况下的稳定运行。
