同度物探掘进机雷达BMRD小试牛刀，破解孤石阵密码

BMRD是同度物探开发的掘进机雷达，掘进过程中实时探测掌子面前方30m-50m范围内的地质结构。包括：岩性、构造、孤石、岩溶、构筑物与围岩含水性。

项目案例

在某地铁项目的施工过程中，开挖地层中存在漂石（孤石），而对于直径大于1m的漂石（孤石）需要提前10-20m进行处置，如何精准定位漂石（孤石）的位置成为关键难题。

2025年2月28日，采用了同度物探自主研发的BMRD掘进机雷达从地面上开展漂石（孤石）探测，该方案是否能够找到埋深十几米的漂石（孤石），受到了各方的高度关注。

BMRD掘进机雷达现场探测施工

本次探测使用的是40MHz的雷达BMRD天线，探测深度约50m，分辨率1m。

开展探测

于3月1日提交原始记录及解释如下，在深度10-12m，7-8轴之间，距东侧边墙11.5m附近，存在较大规模漂石堆，且有超过2m的大粒径漂石。

BMRD掘进机雷达地面探测与解释结果

开挖验证

2025年4月18日开挖施工到预期位置时，发现了直径1.5m的漂石及卵石堆，证实了雷达探测结果的可靠性。

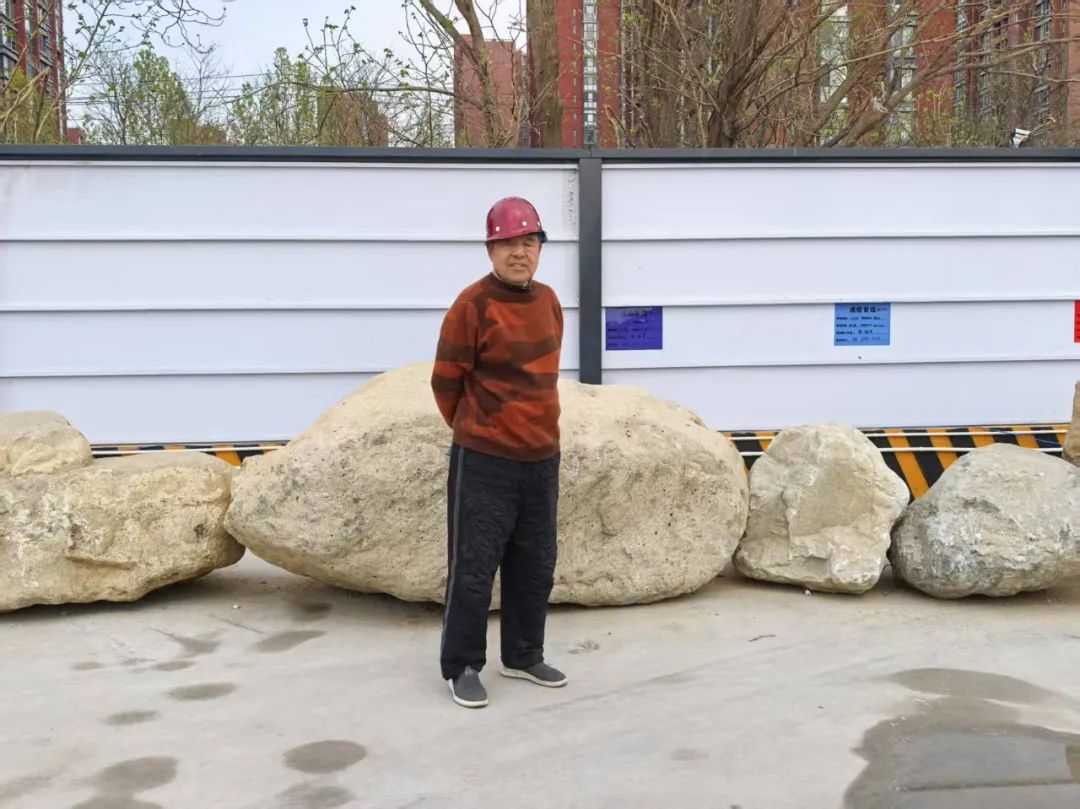

开挖在预期位置发现直径1.5m的漂石

开挖到预期位置发现卵石堆

结论

BMRD掘进机雷达具备探测直径1米以上孤石的能力，通过将其集成到掘进机上，可实现提前20至30米发现大型漂石（孤石），借助掘进机自带的钻机对这些石头进行粉碎处理，从而有效提高掘进效率。

“孤石”是指孤立存在于地层中的岩石块体，它与周围地层的岩性、结构等可能存在明显差异，一般是由于地质构造运动、岩石风化等原因形成的。

“漂石”则是指在河流或冰川等地质作用下，被搬运到其他地方并沉积下来的较大岩石块。漂石通常具有一定的磨圆度，其成分可能与当地地层的岩石不同。
