小芯片的崛起：1焊盘受限如何影响半导体未来？

在某个阳光明媚的下午，工程师们坐在会议室里，面对着彼此不知所措。

在过去几年里，他们一直致力于将更多的晶体管装在更小的芯片里，然而会议室的气氛却弥漫着一种微妙的紧张感。

一个年轻的工程师抬起头，“我们真的到了瓶颈了吗？”他的声音有些不安。

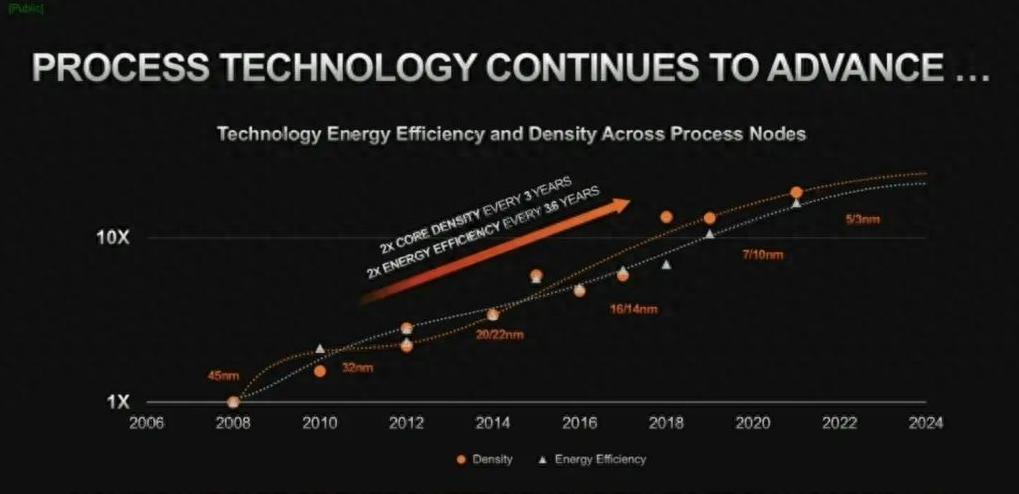

摩尔定律，这个曾被誉为半导体行业的黄金定律，如今正面临挑战。

每隔几年，芯片制造商会期望晶体管密度能够翻倍，但现实是，晶体密度增长的速度在放缓。

为什么呢？

技术的进步有时候就是遇到了意想不到的“限制”，比如焊盘受限设计。

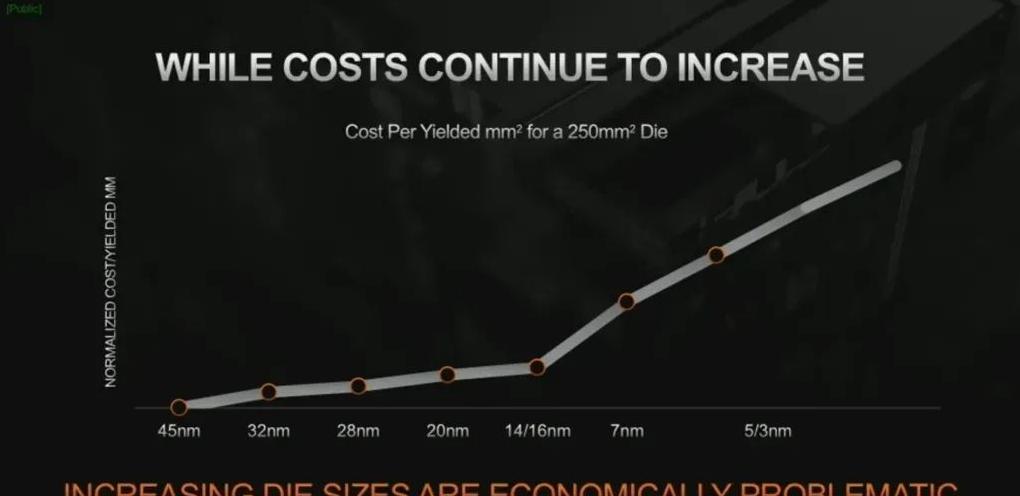

摩尔定律放缓：为何先进封装成趋势

摩尔定律的故事曾经是如此简单，晶体管数量不断增加，意味着更快、更强的计算能力。

随着微米级制造工艺的推行，问题开始显现。

设计师们发现，即便晶体管密度能够提高，芯片上堆积的数据却无法有效输入和输出。

这就像试图从一扇小窗户运出家里的大件家具，想象一下那个混乱的场景。

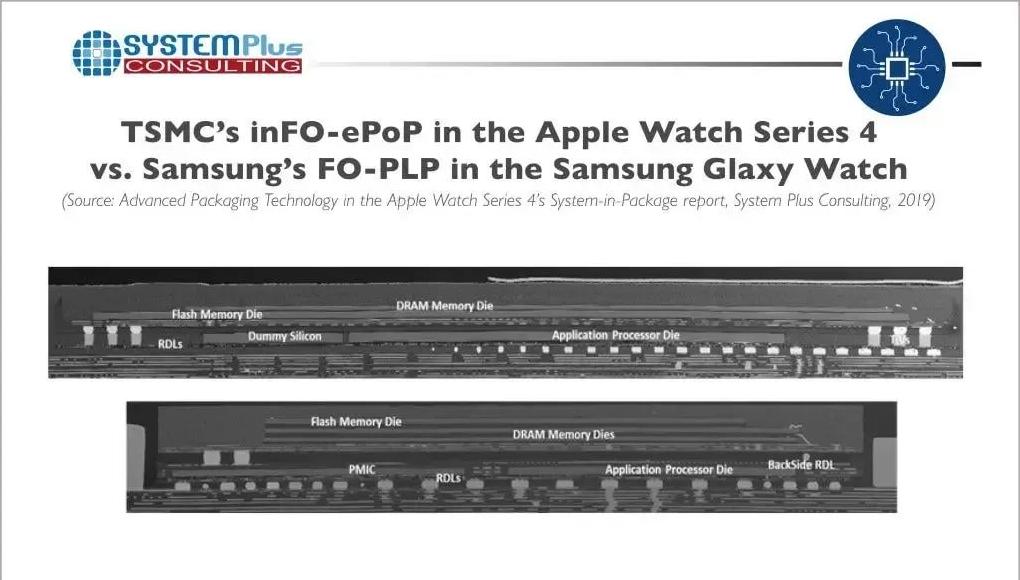

先进封装技术，就是这个小窗口的解决方案。

它让生产者们能够通过缩小焊盘间距，以新的拓扑结构“打包”更多的连接点。

再说简单点儿，它帮助设计师挖掘芯片的潜力，继续追赶那个曾被认为遥不可及的摩尔定律。

这些变化给设计师们带来了一丝希望，但挑战依然巨大。

焊盘受限设计：限制与突破

想象一下，你有一个完美的设计，准备将它带到下一代制程节点。

你很快就意识到设计无法发挥其全部潜力，因为它被焊盘数量限制住了。

这个问题让设计师们痛苦，因为尽管芯片变得更小，输入输出端的需求依旧让芯片尺寸难以缩小。

这就是焊盘受限设计让工程师们头疼的地方。

工程师们打破这一限制的努力是令人赞叹的。

他们看到了先进封装技术的机遇，开始在设计中融入更多内存和异构计算方式。

虽然这些技术并非完美，总是需要付出更多的成本和时间，但它们带来了一线曙光。

用更多的内存？

将重要数据留在芯片上。

引入专用电路？

让计算变得更加高效。

细致入微的巧妙突破，只为迎接更美好的未来。

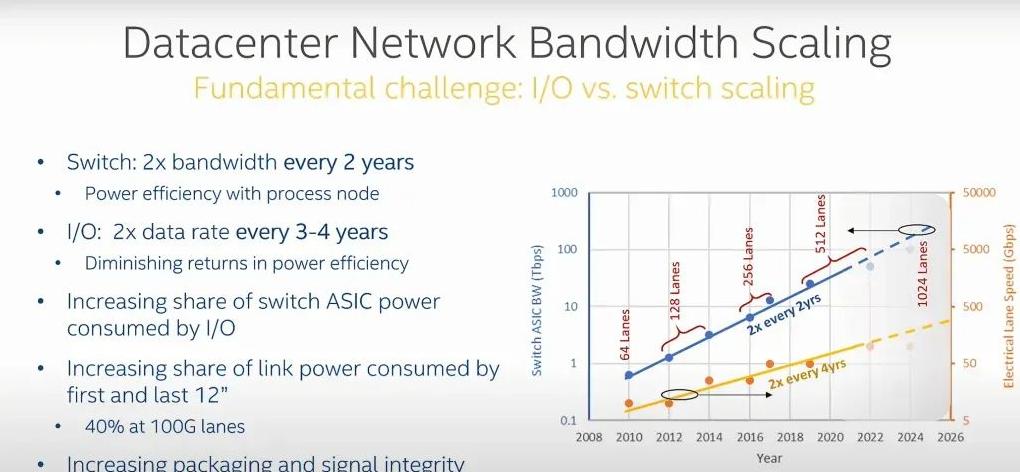

异构计算与IO需求

说起异构计算，许多人可能觉得这有点晦涩，但其实没那么复杂。

想象你打开手机拍摄照片的瞬间，那背后其实有大量计算正在执行以保证照片清晰无比。

越来越多的设备需要应对巨大的数据处理量，而且这个过程需要对特定计算任务进行优化，比如手机芯片上专设的图像信号处理器。

工程师们逐渐意识到，传统的通用芯片在应对多样化任务时显得力不从心。

倒不如专门为某些任务定制硅片，这样效率更高。

从苹果到亚马逊，各大公司都开始为人工智能、存储管理等特定任务开发专用芯片。

这种异构设计不只是另一种芯片潮流，它更像是一种务实的探索，带领计算设备走上更高效的路径。

小芯片革命：用途与影响

面对焊盘限制愈发严重的挑战，小芯片技术的出现犹如及时雨。

通过将大型芯片分拆成多个小芯片组件，设计师们找到了提升产量和降低开发成本的突破口。

我们可以看到多个小芯片协作，提供更好的服务，同时减少单个芯片的缺陷率。

AMD的设计人员就这样将CPU内核分散到多个小芯片上，实现了高生产效率。

小芯片在行业内引发的变革影响深远。

它不仅减少了生产成本，也让彻底发挥芯片效能成为可能。

并不是所有的问题都被解决了，更多的IO要求和成本增高依旧存在，但小芯片提供了面对挑战的新思路。

它通过改变芯片设计和生产模式，为未来的科技创新铺设了舞台。

结尾：

站在今天，半导体行业面临的挑战不仅是一个技术问题，更是一个商业问题。

未来属于那些敢于突破传统方法的创新者。

先进封装技术、小芯片革命、异构计算——这些词汇反映的不仅仅是技术变化，更是一种面对挑战的勇气和姿态。

也许，计算行业在未来几年会迎来更大的变革。

挑战不断，机会无限。

正如那位年轻工程师，在面临挑战时，也许我们都要问自己：旧的方法是必须坚持还是该创新？

眼下的限制也是可能的突破，唯有热情和智慧的碰撞才能让新技术不断向前推进。
