DC/DC变换器中MOS管并联时被击穿？

小编在电子论坛看到这样一个问题，分享给大家

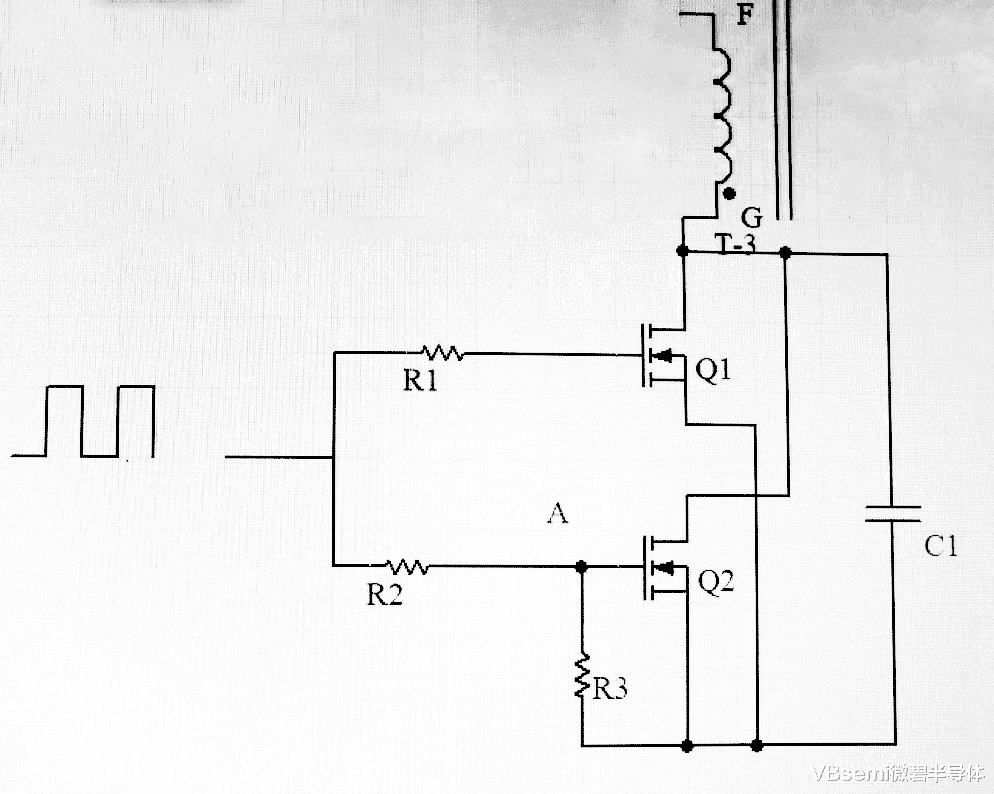

在DC/DC变换器中，MOS 管 Q1 和 Q2 并联，由公共点 A 的驱动信号控制。为什么A 点断开时 MOS 管 Q2 可能会击穿？正常工作时，A 点连接适配的驱动电压（高或低电平，依 MOS管 类型而定），Q1 和 Q2 会同步导通或截止。

一旦 A 点断开，若 Q1 和 Q2 的驱动信号未隔离，二者间会形成浮动节点。鉴于 MOS管 栅极与源极间存在电容，A 点断开后，电容会经其他路径（如 Q1 或 Q2 漏极到源极的电阻）放电。

要是 Q1 和 Q2 的驱动电路未完全隔离，且栅极电容有差异，A 点断开时，电压在两个MOS管间就会分配不均。这就可能使某个MOS管（如 Q2）承受过高电压，超过其额定电压。

当 MOS管承受的电压超过额定值，就会进入雪崩击穿区，电流急剧增大，最终致使MOS管损坏。

为避免此类情况发生，可采取以下措施：一是确保每个 MOS管 的驱动电路相互隔离，防止彼此干扰；二是选用相同型号规格的 MOS管，降低参数差异带来的风险；三是在 MOS管 栅极和源极间添加电阻或电容，减少电压分配不均的可能性；四是实时监控 DC/DC 变换器的电压、电流等关键参数，及时处理潜在问题。

总之，DC/DC 变换器中 MOS管 并联使用时，正确驱动和隔离至关重要，能有效避免击穿等故障。
