B3M040120Z SiC MOSFET在充电桩中的应用：低关断损耗与高栅氧可靠性的技术优势
随着新能源汽车的快速发展，充电桩对功率器件的效率、可靠性及高温性能提出了更高要求。基本半导体推出的第三代SiC MOSFET——B3M040120Z，凭借其优异的关断损耗（Eoff）与栅氧可靠性，成为充电桩电源模块的理想选择。本文将从技术参数、实测数据及实际应用场景出发，解析其在充电桩中的核心优势。
倾佳电子（Changer Tech）-专业汽车连接器及功率半导体(SiC碳化硅MOSFET单管，SiC碳化硅MOSFET模块，碳化硅SiC-MOSFET驱动芯片，SiC功率模块驱动板，驱动IC)分销商，聚焦新能源、交通电动化、数字化转型三大方向，致力于服务中国工业电源，电力电子装备及新能源汽车产业链。
倾佳电子杨茜致力于推动国产SiC碳化硅模块在电力电子应用中全面取代进口IGBT模块，助力电力电子行业自主可控和产业升级！
倾佳电子杨茜跟住SiC碳化硅MOSFET功率器件三个必然，勇立功率半导体器件变革潮头：
倾佳电子杨茜跟住SiC碳化硅MOSFET模块全面取代IGBT模块和IPM模块的必然趋势！
倾佳电子杨茜跟住SiC碳化硅MOSFET单管全面取代IGBT单管和高压平面硅MOSFET的必然趋势！
倾佳电子杨茜跟住650V SiC碳化硅MOSFET单管全面取代SJ超结MOSFET和高压GaN 器件的必然趋势！
B3M040120Z的关断损耗显著低于同类竞品，直接提升系统效率：
实测数据对比
Eoff低至162μJ（测试条件：V_DC=800V, I_D=40A, Rg=8.2Ω），较竞品C3M0040120K（231μJ）降低30%。
总开关损耗（Etotal=826μJ）较竞品减少4%，高温下优势更明显。
高频应用适配性低Eoff使其在LLC、移相全桥等高频拓扑中表现优异，尤其适合软开关场景（如客户实测的单级矩阵变换器），可显著降低系统损耗，提升整机效率。
能效收益在40kW充电桩模块中，B3M040120Z与进口品牌效率相当，但通过优化驱动电压至+18V，可进一步释放性能潜力。
二、栅氧可靠性：保障长期稳定运行B3M040120Z通过优化栅氧结构与工艺，实现高耐压与低漏电特性：
高击穿电压余量
BV_DSS实测值达1590V（标称1200V），超出竞品C3M0040120K（1534V）和IMZA120R040M1H（1510V），抗瞬态过压能力更强。
阈值电压稳定性
V_GS(th)在25°C时为2.7V（典型值），高温下仍能有效抑制误开通。
低栅极漏电流
I_GSS+（V_GS=18V）低至46.6nA（Tj=25°C），高温（125°C）下漏电流增长可控，确保长期工作稳定性。
三、充电桩应用场景适配性高效率与高功率密度
低R_DS(on)（40mΩ@18V）与快速开关特性（t_r=31ns，t_f=10ns），支持充电桩模块实现96%以上的整机效率（PAGE 7），同时减少散热器体积。
高温环境下的可靠性
结温支持175°C，结合TO-247-4封装的高散热能力（R_th(j-c)=0.48K/W），温升测试中与竞品表现接近（PAGE 8），适用于高功率密度设计。

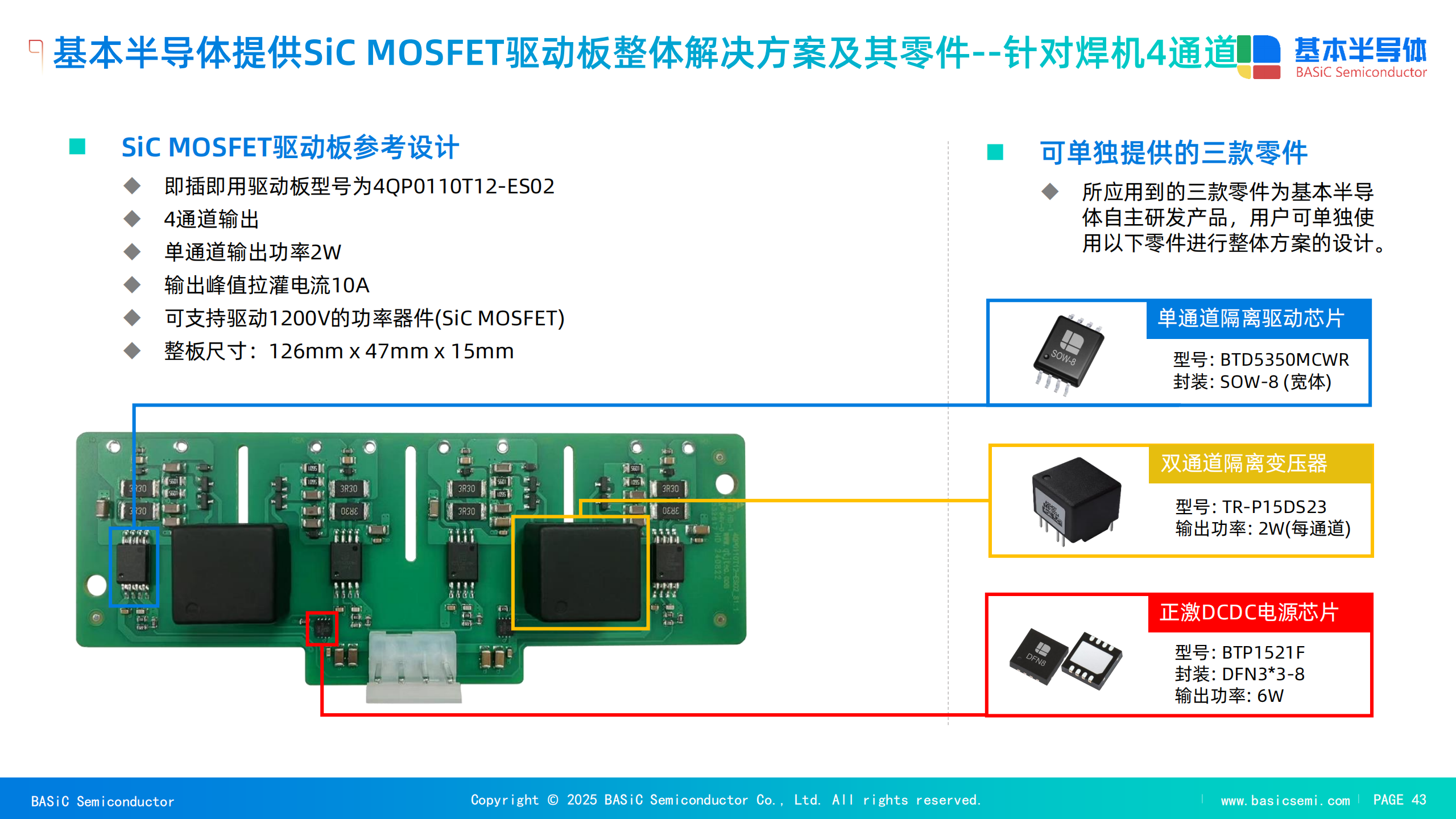

驱动方案优化
建议搭配带米勒钳位功能的驱动芯片（如BTD5350MCWR），通过负压关断（-4V）抑制误开通，进一步提升系统可靠性。
40kW充电桩模块对比测试
在750V/30kW工况下，B3M040120Z的驱动负压尖峰（-3.757V）浅于竞品（-4.369V），降低EMI风险。
突加载/卸载过程中，V_DS尖峰（852.8V）与竞品相当，展现优秀的动态响应能力。
单级变换拓扑实测
采用矩阵变换器的客户实测数据显示，B3M040120Z因Eoff优势，效率较某进口40mΩ器件提升0.3%，验证其在软开关场景的竞争力。
五、总结B3M040120Z通过低关断损耗与高栅氧可靠性两大核心优势，为充电桩电源模块提供了高效、紧凑且耐用的解决方案。其性能参数经多场景实测验证，可显著提升系统能效，降低运维成本，助力下一代高功率充电桩的快速发展。
选型推荐场景：
40-60kW LLC/移相全桥DC-DC模块
高频矩阵变换器拓扑
需长期高温运行的快充桩
技术咨询：请联系BASiC基本股份SiC碳化硅MOSFET一级代理商倾佳电子杨茜 微信&手机：13266663313，获取定制化驱动与散热设计方案。
基本半导体创新驱动能效，碳化硅赋能未来
