从单双模式到软硬结合，一步步教你精准筛选CAN帧

ECAN-E02配置方式概览

ECAN-E02设备可以使用 上位机 或 网页 进行参数配置。这两种配置方法除了界面略微不同，功能完全相同。

连接方式：

将设备与电脑连入同一网络

在浏览器输入设备IP进入网络配置界面

如果不知道设备IP，可以使用上位机进行搜索

二、硬件滤波器模式详解

硬件滤波器默认开启，但不进行任何过滤。接收过滤器可以在 单过滤器模式 或 双过滤器模式 下使用。

界面标识：

第一行的 "ST"黄色 字段：标准帧格式

第二行的 "RT"蓝色 字段：扩展帧格式

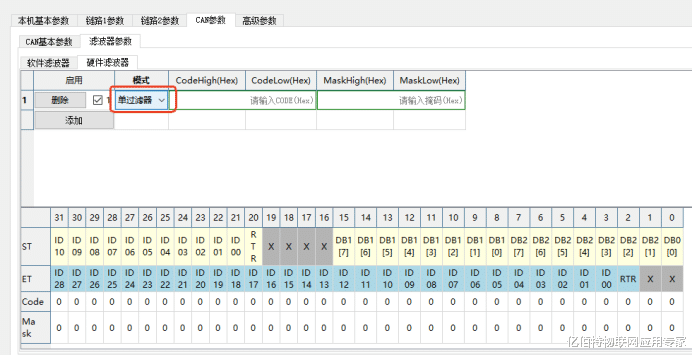

1. 单过滤器模式

使用接收代码和掩码定义一个过滤器，支持：

筛选标准帧的前两个数据字节

或扩展帧的29位ID的全部内容

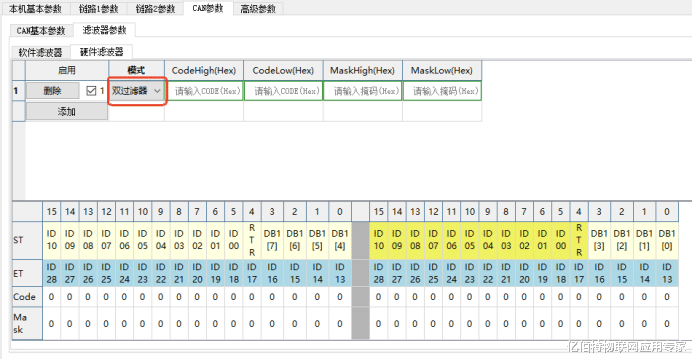

2. 双过滤器模式

使用接收代码和掩码定义两个单独的过滤器，支持：

接收更多ID

但不支持筛选扩展ID的全部29位

注意事项：

标准帧的浅黄色和深黄色为两个滤波器（这两个滤波器并不对称）

扩展帧从中间灰色部分划分为两个滤波器

双过滤器模式下，接收到的数据满足一个滤波器的条件即可接收

三、滤波器配置界面操作指南

在滤波器界面中，在上方的输入框内填入数值后，下方的提示框内对应bit会发生改变。

🔄 联动操作：

点击下方提示框的对应bit，上方输入框的数值也会联动变化

在未确定需要输入的CODE和Mask前，推荐直接点击提示框中的bit位进行调整

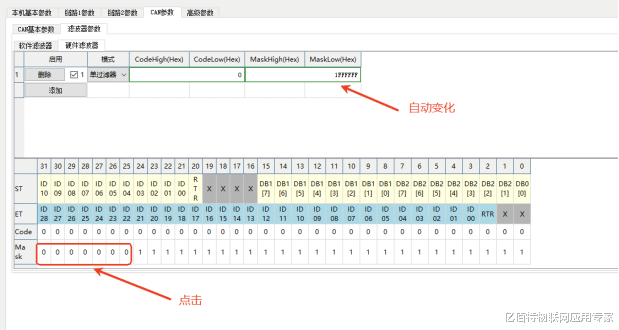

四、单滤波器模式配置示例1.  配置步骤

将Mask的[31:25]设置为0，理论上此时设备只会接收：

帧ID小于0X0F的标准帧

帧ID小于0X3FFFFF的扩展帧

保存配置：

点击上位机下方"保存配置"按钮

待参数保存成功后点击"重启设备"按钮

2.  测试连接

打开网络调试助手连接上设备后，设备的link灯会从闪烁的状态变为常亮。将设备的CAN端与CAN分析仪连接进行测试。

3. 测试结果

勾选上CAN分析仪的"帧ID每发送一帧增加"，并进行连续发送：

观察结果：

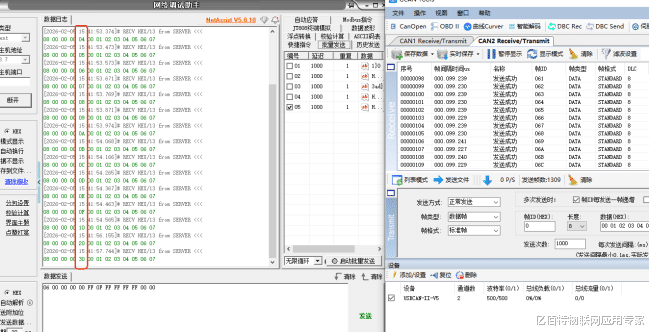

分析仪发送标准帧时，设备只接收了ID小于等于0X0F的帧

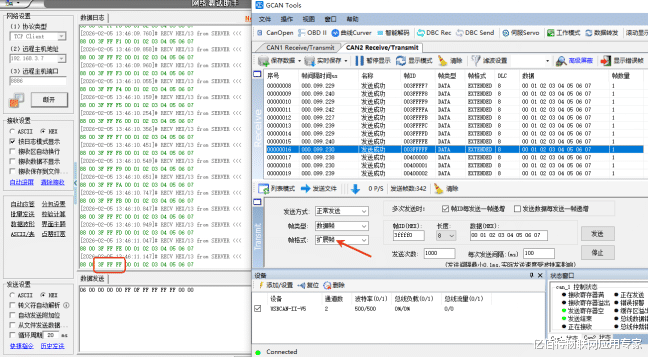

扩展帧时，设备只接收小于等于0X3FFFFF的帧

结果与预期相符

五、双滤波器模式配置示例1. 配置说明

使用双滤波器模式时，只需符合一个滤波器的条件，帧就会被接收。

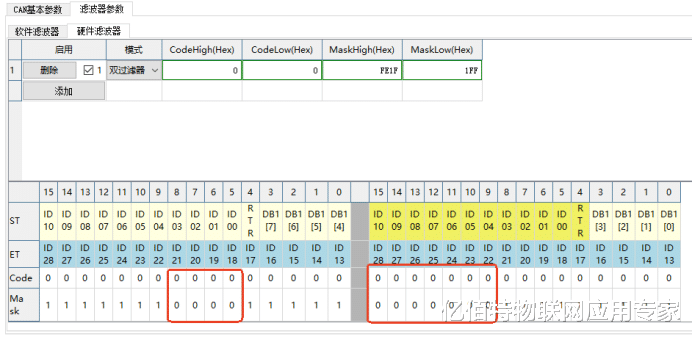

配置示例：

滤波器1：标准帧时只接收ID[3:0]为0的帧（ID为0x00、0x10、0x20、0x30...）

滤波器2：标准帧时只接收ID[10:4]为0的帧（ID小于等于0X0F的帧）

📋 组合效果： 此时标准帧ID为 0x00-0x0F、0x10、0x20... 的帧会被设备接收。

2. 测试结果

设备能接收到的帧符合预期。

六、软件滤波器配置与使用1. 配置方法

软件滤波器的使用十分简单：

点击"添加"按钮，可增加软件滤波器

复选框打上勾代表启用

🔀 过滤流程： 通过硬件滤波器的帧会来到软件滤波器再过滤一次，软件滤波器只会让指定ID范围内的数据通过。

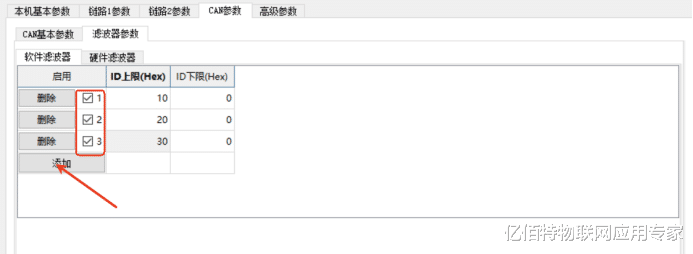

2. 配置示例

上图中三个软件滤波器的ID通过范围不同，但是因为只要能符合任意一个滤波器的要求，数据就通过，所有ID范围在 0x00-0x30 的帧可以通过软件滤波器。

3. 组合测试

软件滤波器如上图配置，硬件滤波器保持之前的双过滤器配置不变，保存参数并重启后进行测试。

📊 测试结果：

由于在之前的硬件滤波器条件下，又使用软件滤波器限制了ID范围，此时设备只接收了 0x00-0x0F、0x10、0x20、0x30 这几个ID的标准帧，符合预期。

七、总结与建议ECAN-E02滤波器核心功能总结：

双模式硬件滤波：单/双过滤器模式灵活切换

软硬结合：硬件滤波后可通过软件滤波器二次过滤

可视化配置：点击bit位即可联动修改数值

多配置方式：支持上位机与网页配置

使用建议：

明确需求：根据实际需要接收的CAN帧ID范围选择合适的滤波器模式

分步测试：先配置硬件滤波器，测试通过后再添加软件滤波器

及时保存：配置修改后务必保存并重启设备使配置生效

记录配置：复杂的滤波器配置建议记录代码和掩码值，便于后续调整

⚠️ 注意事项：

双滤波器模式下，两个滤波器不对称，配置时需特别注意

扩展帧在双滤波器模式下无法筛选全部29位ID

软件滤波器在硬件滤波器之后生效，为第二道过滤屏障

通过本文的详细步骤与示例，您应该已经掌握了ECAN-E02滤波器的配置与使用方法。无论是简单的单ID过滤，还是复杂的多ID范围筛选，ECAN-E02都能提供灵活的解决方案。

实践提示： 在实际使用中，建议先用CAN分析仪发送测试帧，验证滤波器配置效果，确认无误后再接入实际CAN网络。
