没有流水线，却能“量身定制”——手把手教你绕制一台小功率工频变压器

变压器小到家用电器的供电转换，大到工业设备的动力支撑，都是不可或缺的核心部件。手搓变压器，是指从参数测算、材料筛选到绕组绕制、铁芯装配全流程手工操作制造变压器。与机器生产相比，它没有标准化流水线，却拥有 “量身定制” 的精准；没有冰冷的机械运转，却饱含工匠倾注的专注。每一台手搓变压器，都是独一无二的匠心之作。

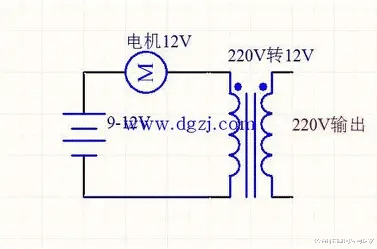

那要如何手搓一个变压器呢？以下为详细制作步骤，全程以 220V 转 12V、5W 小功率工频变压器为例，其他电压/功率规格可按对应公式换算。

一、明确核心参数

手工制作变压器需先确定 4 个核心参数，是后续选材和制作的基础：

① 输入输出电压：初级 220V（工频交流），次级 12V（工频交流）；② 额定功率：P=5W（小功率更易手工控制，大功率需专业工具，不建议手工制作）；③ 铁芯规格：手工优先选择 EI 型硅钢片（磁导率高、易拼接、磁路闭合效果好），5W 功率适配 EI28/35 规格（铁芯中心柱截面积 S≈1.5~2cm²，硅钢片厚度 0.35mm，为工频专用款）；④ 匝数比：理想状态下变压器匝数比 = 电压比，即 N₁/N₂=U₁/U₂；工频环境下需加匝数系数（抵消漏磁与损耗），计算公式为 每伏匝数 N₀ = 45/S（S 为铁芯中心柱截面积，单位 cm²）。

示例计算：

S=2cm² 时，N₀=45/2=22.5 匝/V

初级每伏绕 22.5 匝，次级每伏绕 23 匝（次级多绕 5% 抵消压降）

最终匝数：N₁ = 220 × 22.5 = 4950 匝N₂ = 12 × 23 = 276 匝

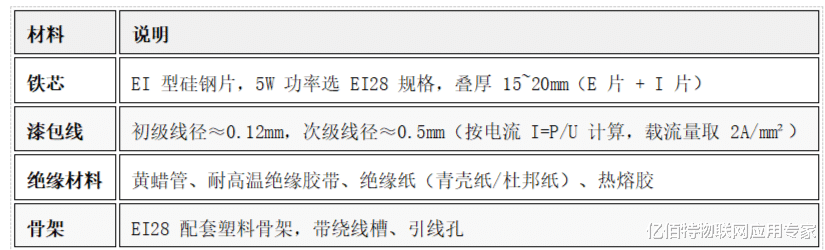

二、准备工具和材料（一）核心材料

（二）专用工具

绕线机（手动手摇款，带匝数计数器）

剥线钳（细头款）

万用表

尖嘴钳、剪刀

热熔胶枪

砂纸（打磨铁芯毛刺）

三、分步手工制作

1. 骨架预处理

在骨架的绕线槽内贴两层绝缘纸，两端贴绝缘挡边（防止绕线时漆包线滑出），绝缘纸边缘超出绕线槽 2~3mm，用热熔胶轻轻固定（避免胶过多粘连绕线机）；将骨架安装在手动绕线机的转轴上并拧紧，确保绕线时骨架无晃动。

2. 初级引线固定

取 0.12mm 漆包线，线头剥去 5~8mm 漆皮（可用剥线钳细头或细砂纸轻轻打磨，避免刮断铜线），穿入骨架初级引线孔，绕 2~3 圈打结固定后套上黄蜡管。

3. 初级绕制

匀速手摇绕线机，使漆包线紧密、整齐排列在骨架槽内；一层绕完后贴一层薄绝缘纸，再绕下一层（层间绝缘，防止层间击穿），绕制时避免漆包线交叉、叠压（否则会增加漏磁）。

4. 匝数核对

将绕线机计数器清零，绕至 4950 匝时停止，再次核对匝数（手工绕制易数错，为重点检查步骤）。

5. 初级收尾与绝缘加强

次级线头剥去 5~8mm 漆皮，穿入另一初级引线孔，打结固定后套黄蜡管，用绝缘胶带缠紧线头处；

用万用表测通断，确认无断线，5W/220V 变压器初级电阻约 800~1000Ω（正常范围）；

加强绝缘处理：在初级绕组外层贴 3 层绝缘纸 + 1 层黄蜡布，边缘超出绕组上下各 5mm，用热熔胶固定，确保无空隙、无露铜（此步骤为防止触电和击穿的核心，不可省略）。

6. 次级绕制与收尾

取 0.5mm 漆包线，线头剥去 8~10mm 漆皮，穿入骨架次级引线孔，打结固定后套黄蜡管；

匀速绕线，紧密排列在绝缘层外，无需层间绝缘（匝数少，一般 1~2 层即可），绕至 276 匝时停止并核对匝数；

次级线头剥漆皮，穿入另一引线孔，打结固定后套黄蜡管，用绝缘胶带缠紧；

用万用表测通断，5W/12V 变压器次级电阻约 0.5~1Ω（正常范围）；

整体绝缘：在最外层贴 2 层绝缘纸 + 1 层绝缘胶带，将整个绕组包裹严实，确保无任何漆包线外露；引线处的黄蜡管贴紧绕组，用热熔胶固定引线（防止拉扯引线导致绕组断线）。

7. 铁芯装配

用砂纸轻轻打磨 EI 硅钢片边缘，去除毛刺（防止刺破绝缘层），分开 E 片和 I 片并擦拭干净；

将 E 型硅钢片交错插装到骨架的铁芯孔中（一片左插、一片右插），叠厚至 15~20mm，轻轻推入，避免用力过猛刺破绕组绝缘；

将 I 型硅钢片贴在 E 片的开口端并全部插满，确保铁芯无缝隙、无松动（气隙过大会增加空载损耗，导致变压器发热）。

8. 铁芯夹紧

用绝缘扎带或薄铁皮夹将铁芯夹紧，力度适中（过紧会压裂骨架，过松会产生运行噪音），夹紧后变压器无松动，晃动时无硅钢片异响。

9. 固定加固

用热熔胶将铁芯和骨架的结合处、引线处轻轻固定，防止使用时铁芯松动、引线被拉扯。

10. 引线整理

将初级（220V）和次级（12V）引线分开整理，套上不同颜色的黄蜡管（区分高低压，如红色套初级、黑色套次级），避免引线接触铁芯。

11. 整体防护

用黄蜡布将整个变压器包裹 1~2 层，起到防潮、防磕碰的作用，至此手工变压器主体制作完成。

✅ 总结

手搓变压器虽然耗时，但能让你深入理解电磁转换的本质，并且得到一台完全符合自己需求的“专属电源”。从参数计算到绕线装配，每一步都需要细心与耐心。如果你也想挑战这项手艺，不妨从 5W 小功率开始试手，体验一次纯手工的匠心之旅。

小提示：初次制作务必反复核对匝数，做好绝缘防护，安全第一！
