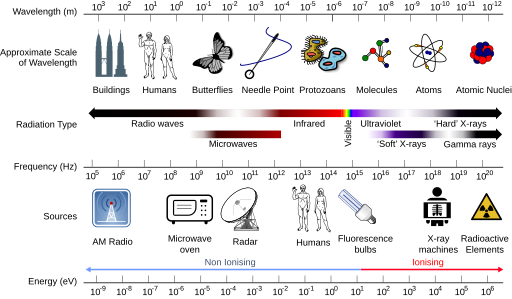

引言：现在，信息流动就像空气一样自然，无论是手中的智能手机、头顶的卫星、联网的智能设备，还是无形的雷达波束，都离不开射频（RF）信号在电磁空间中的穿梭。然而，这片电磁海洋并不平静。复杂的电磁环境里，干扰无处不在，时常威胁着信号的清晰度和通信的稳定。

这时，射频滤波器便扮演着关键角色。它如同信号旅途中的“筛选者”，主要负责让特定“通道”（频率范围）内的信号顺畅通行，同时尽量阻挡或削弱那些“走错路”或“不受欢迎”（不需要频率）的信号成分。这样做的目的，是为了帮助接收方获取更纯净、更稳定的信号。下面，我们一同探讨射频滤波器背后的工作机制、常见面孔、它看重哪些“能力”，以及它在不同领域的实际作为。

一、射频滤波器如何“识频辨路”？

射频滤波器的本事，根植于电磁学原理——利用特定的电路构造，选择性地“欢迎”或“谢绝”不同频率的信号。核心主角是那些最基本的电子元件：电感（L）、电容（C），有时也少不了电阻（R）。

电感的“偏好”： 它对低频信号比较“友好”，阻抗低（容易通过），但对高频信号就“冷淡”了，阻抗高（阻碍通过），可理解为“低通高阻”。

电容的“口味”： 与电感相反，电容觉得高频信号更“合拍”，低频信号则“不合心意”，表现为“高通低阻”。

巧妙地把这些元件组合成电路网络，就创造出了能对频率挑挑拣拣的滤波器。

二、射频滤波器的“四大门类”

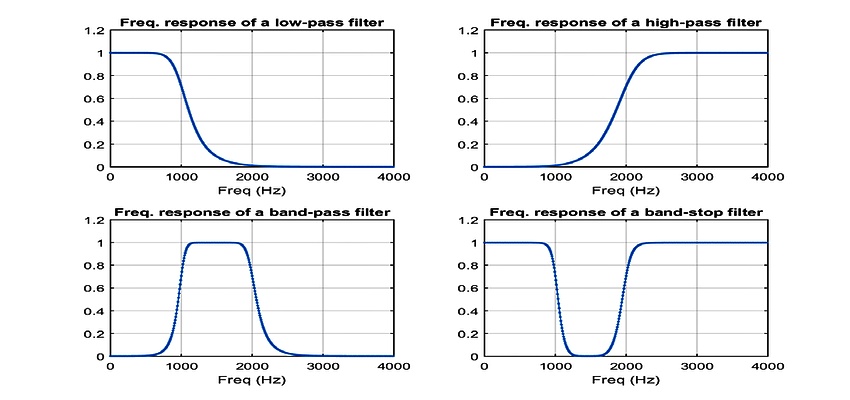

根据它们对不同频率信号“放行”的方式，射频滤波器通常分为四种基础类型：

“低门槛”通道（低通滤波器 - Low-pass）： 只让频率低于某个“门槛”（截止频率）的信号轻松通过。这个门槛之上的信号会遇到明显阻力（被衰减）。其电路常常依靠电感和电容的搭配组合，通过元件值的精心设计，在截止点完成信号路径的转换。

“高门槛”通道（高通滤波器 - High-pass）： 跟低通唱反调，只对高于门槛的信号开绿灯，门坎之下的信号步履维艰。同样是LC元件的组合，只是电路接法变了花样。

“限行专用道”（带通滤波器 - Band-pass）： 精心规划一条“路段”（通带），仅允许此范围内的信号快速通行。通带外两侧的信号会被限制（大幅衰减）。这需要更复杂的“设计图”，常常需要多个电感电容构建起谐振回路，通过调谐谐振频率和通道宽度来实现精准选择。

“封路区”（带阻滤波器 - Band-reject）： 在特定“事故多发路段”（阻带）设置障碍，完全禁止该频段信号，其他频段则不受影响。这常用于屏蔽顽固的干扰源，比如恼人的电源杂波或邻频的“串台”。同样是利用LC的谐振特性，将谐振点设在阻带内就能有效“封A堵”。

三、与时俱进：射频滤波器的多样“面孔”

技术的车轮不断向前，为了适应千变万化的需求，射频滤波器也发展出多种“样貌”，各有各的特长：

LC 滤波器： 基础而实用，由电感和电容构建而成。特点是结构明了、经济实用，在一些性能要求不算苛刻的场合表现称职。不过，现实中电感的电阻和电容的漏电（寄生参数）带来的影响，使得它们在处理较高频率的信号时，选择的精准度（Q值）和阻挡干扰的能力会显得力不从心。

陶瓷滤波器： 用特殊陶瓷做舞台材料，体积轻巧、稳定性出众，温度变化的影响也小。它利用陶瓷的压电特性，在上面制造出微型“声学”路径来执行滤波任务。在通信设备、广播设备里常常能看到它的身影，尤其在手机、基站这类对体积和稳定有明确要求的地方。

声表面波（SAW）滤波器：让电信号在压电材料表面“跑”一段声学上的弯路（声表面波）来进行筛选。体积紧凑、引入的信号损失小、选择性出色是它的优势，工作在MHz到GHz范围很拿手。核心部件是“手指头”（叉指换能器），把电变声，声波在特定路径上“受检”后再变回电。手机等小型移动设备特别依赖这种滤波器。

体声波（BAW）滤波器： 让声波在压电材料内部“穿梭”以达到滤波目的。与SAW相比，它擅长处理更高的频率，信号损失更小，选择性（Q值）和阻挡带外干扰的本领也更高一筹，是高端应用和高频通信的宠儿。常见的有“堆叠反射”型（BAW-SMR）和“悬空薄膜”型（FBAR），后者特别在下方挖空形成一个悬浮的“声音舞台”，提升了性能。5G通信、卫星系统、雷达领域是它的主阵地。

集成无源器件（IPD）滤波器： 像建微缩模型一样，在硅片、玻璃等“地基”上，用薄膜工艺直接“生长”出微小的电容电感等元器件形成滤波器。集成度高、尺寸小巧、一致性优良，能和其他电子芯片一起“入住”同一个封装，特别适合追求极致“袖珍化”的现代电子设备。半导体工艺保证了高精度的元件值和较低的高频能量损耗，容易实现较高性能（Q值）。手机、物联网传感器是它的重要舞台。

低温共烧陶瓷（LTCC）滤波器： 把传统的滤波线路像“折纸”一样，用多层薄薄的陶瓷片层叠起来，然后在较低温度下“烧结”成一个“微型堡垒”。优势在于高密度整合、设计灵活、适应温度变化广、寿命长。在基站、终端设备乃至航空航天的复杂系统里都有一席之地。设计上，有“集总元件搭建”方式和“分布线路雕刻”方式，前者灵活但筛选边缘不够陡峭，后者能在更高频（如毫米波）实现更陡峭的“悬崖阻断线”，但工艺难度也水涨船高。

四、衡量射频滤波器的“体检指标”

为了选出合适的“筛选员”，或设计出更优的选手，我们需要关注一些关键的“能力值”：

“聚焦点”（中心频率）：对于“限行通道”（带通）或“封路区”（带阻），它指向了工作的核心频率点。信号在这个点附近，要么最畅通（带通），要么最受阻（带阻）。

“通道宽度”（带宽）：在“畅行区”（通带）里，信号能较好通过（比如衰减小于3dB）的频率范围有多宽。它关系到能同时容纳多少不同频率的信号和谐行进。

“通行费”（插入损耗）： 信号通过这个“筛子”后，被“收走”了多少能量（用dB表示）。自然是“收费”越低越好（损耗越小），留住的信号“力气”就越大。现实中，元件本身会“吃点损耗”。

“屏蔽墙”强度（带外抑制）： “非通行区”的无关信号被阻挡/削弱了多少（用dB表示）。这个值越大越好，说明它越能严苛阻挡干扰，确保专用通道的畅通和干净。在嘈杂的电磁环境中尤为重要。

“反射声”（回波损耗）： 信号进出“关卡”时，如果“大门尺寸”（阻抗）不匹配，会有部分信号被“弹”回来。这个反弹造成的能量损失就是回波损耗（dB）。越大越好（反射越小），说明“关卡出入口”设计得更流畅，减少能量浪费。

“过路时间”（群延迟）：不同频率信号经过这个“安检”所需时间的差异程度。有些场景特别看重信号各部分到达的时间一致性（比如数字通信、雷达），这时希望群延迟尽量平稳（各频率“安检”耗时差不多），避免信号进来时还好好的，出来却形状失真了。

五、射频滤波器各显身手的“舞台”

在保障信号质量的战场上，射频滤波器是可靠的后卫，活跃在众多领域：

移动通信：

○ 手机终端： 在这个精密复杂的“通信枢纽”里，它负责把蜂拥而至的各个信号“车道”——4G/5G通话、Wi-Fi上网、蓝牙传输——梳理清楚，避免互相串扰抢道。体积空间极为宝贵，又要求支持多样化通信，这让微型（如SAW）、高性能（如BAW, IPD）滤波器备受青睐。5G的到来需要处理更多、更高速的“车流”。

○ 通信基站： 这些“信号大站”需要精准收发远方信息，强大的射频滤波器负责屏蔽外来干扰噪音，强化对目标信号的识别和抓取能力（选择性与抗扰性）。陶瓷滤波器、LTCC滤波器、以及面向未来的高集成滤波器阵列（如BAW阵列）常驻于此。5G基站引入大规模天线技术对滤波器提出了新需求。

卫星通信（穿越星空的对话）：

○ 卫星地面站： 作为天上卫星和地上网络的桥梁，它需要过滤掉地面上五花八门的电磁噪音（比如其他无线系统的干扰），确保纯净的卫星信号能被稳定接收。同时，也对发送的指令进行“预检”，保证信号干净，避免干扰天上的“邻居”们。这里对滤波器的挑剔程度极高（高精度、低损耗、能适应冷热环境）。

○ 卫星本体（太空作业）：即便在浩瀚太空，卫星自身也需要精心管理通信信号。面对强辐射和骤冷骤热，滤波器必须格外“坚韧可靠”（耐温性、抗辐射性、稳定性）。陶瓷、SAW等配上特种封装工艺是常备方案。

雷达系统（感知无形世界）：

○ 雷达发射机： 如同信号炮台，射频滤波器帮助炮管“塑形”——确保发出的信号“束”符合设计要求（频谱纯净，避免夹杂多余噪音），既能避免干扰别人，也能提升自身的效率与稳定性。

○ 雷达接收机（灵敏的耳朵）：如同在嘈杂环境中寻找细微的回响。射频滤波器就是这灵敏“耳朵”前端的“消音器”，努力压制掉大量背景噪音（比如地面、云层反射的杂波或其他雷达的干扰信号），让来自真实目标的关键回波变得清晰可辨。对带外抑制和选择性的追求永无止境。

物联网（IoT）（万物互联的根基）：

○ 无线传感器节点： 这些遍布角落的小型“侦察兵”，体型纤巧且电量珍贵，要求滤波器也必须紧凑低耗。微型化的SAW、IPD是主力军。它们帮这些小节点屏蔽周遭杂音，提升数据收发的准确性与稳定性。

○ 物联网网关（信号中转站）： 这个“交通指挥中心”需要同时与众多小节点“交谈”，并将信息汇总发送。这里的射频滤波器更像是“频道协调员”，保障各路信号互不干扰，传输稳定流畅。因此，宽频带、高选择性、低损耗成为关键。

医疗设备（守护生命的精度）：

○ 像磁共振成像（MRI）设备这类精密仪器，需要严控电磁环境。射频滤波器在此时犹如精密过滤网，努力清除无关的电磁辐射干扰，帮助设备捕捉到更清晰的人体内部图像，提升诊断价值。在一些无线监测生命体征的穿戴设备里，它们也默默守护着微小但重要的生理数据的稳定传输。

结语：射频滤波器，虽小，却在构建今天日益紧密的数字世界中扮演着“清道夫”与“引路人”的角色。从经典的LC谐振，到依托声学表面波的SAW、在材料内部激荡的BAW，再到能“打印”在芯片上的IPD和层叠成堡垒的LTCC——滤波器技术伴随需求不断突破。选择更高效、更紧凑、更可靠的筛选方案，成为电子工程师不变的追求。

随着5G向更深处扎根、6G在远方地平线浮现，以及万物联网、太空互联、智慧医疗等图景加速展开，射频滤波器将迎来更广阔的作用空间，也必然面对更加严苛的信号处理要求。不断提升其在复杂电磁环境中的“甄别”能力（性能）、降低“通关门槛”（损耗）、缩小“哨卡”尺寸（体积），将是持续探索的方向。
