风电基础病害的重要性及传统注浆方法的局限性
每一座风机的屹立，都依赖于上百根高强度螺栓，将千吨巨塔牢牢锚固在基础之上。螺栓的握裹力直接关系到整个结构的安全。然而，当混凝土基础内部存在不密实、疏松等隐蔽病害时，螺栓的锚固力便会大打折扣。成为重大安全隐患。传统的应对方法是注浆加固，但病害究竟在哪里？范围有多大？深度是多少？盲目打孔如同大海捞针，不仅补强效果难以保证，更可能对完好混凝土造成二次损伤。如何为隐蔽的病害绘制一张精准的修复地图？

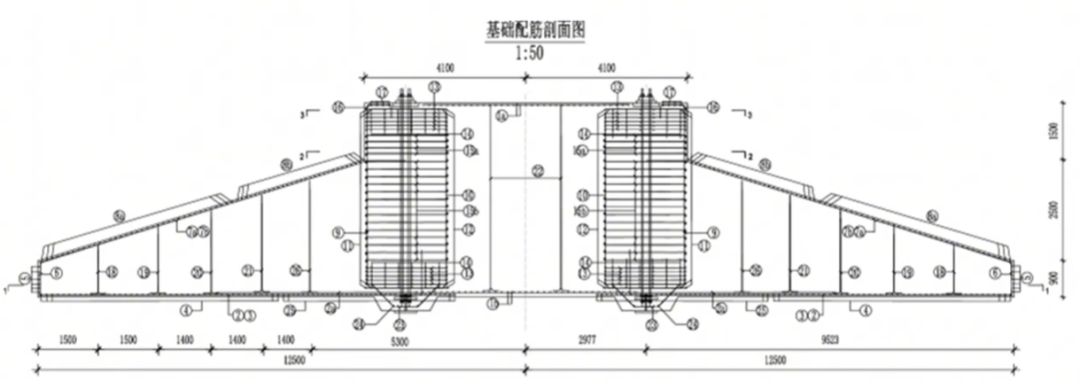

风电基础图纸
Cscan声波散射探测技术优势及应用

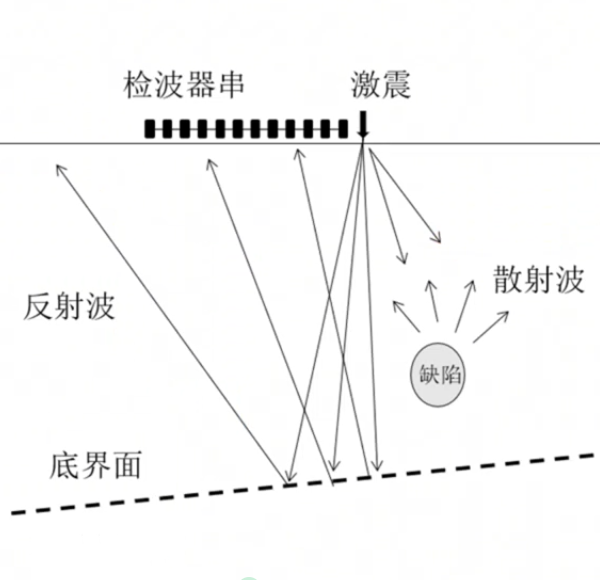

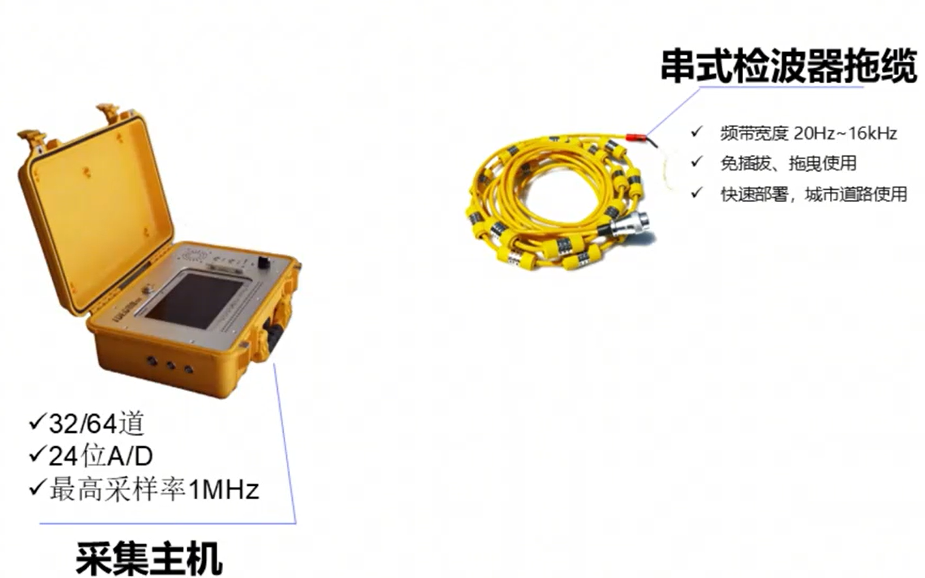

Cscan 声波散射探测技术提供了有效解决方案，它如同为混凝土基础进行一次深度B超，让内部缺陷无处遁形。

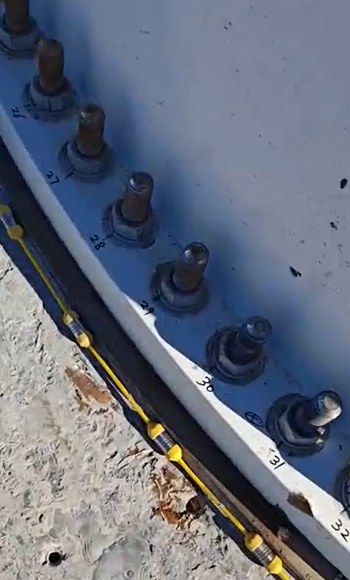

在哈密风电场的质量控制中，我们对多个风机基础应用了Cscan技术。通过环绕风电塔桶的测线布设，实现了对基础混凝土内部质量的全方位扫描。

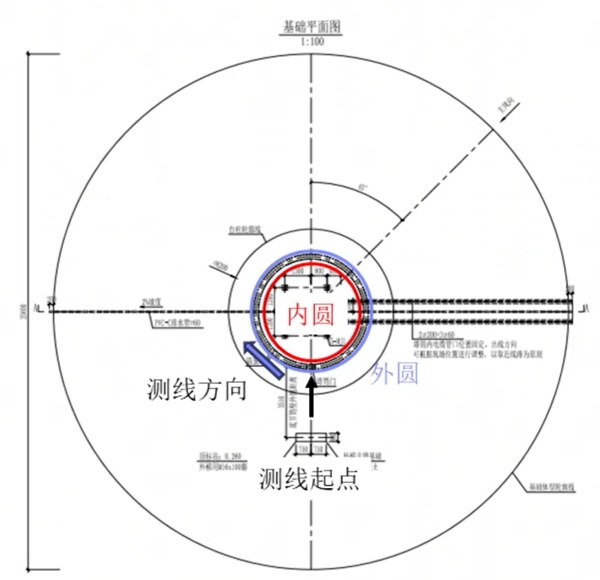

测线布设
更关键的是，Cscan技术将图像坐标直接转换为工程语言，报告指出了每一处缺陷对应的螺栓编号范围。探测结果如下：

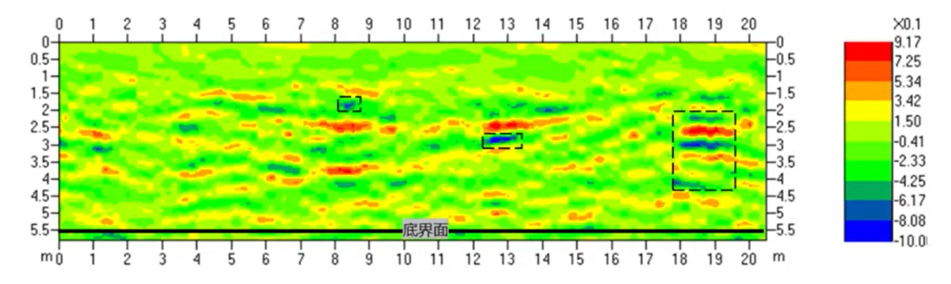

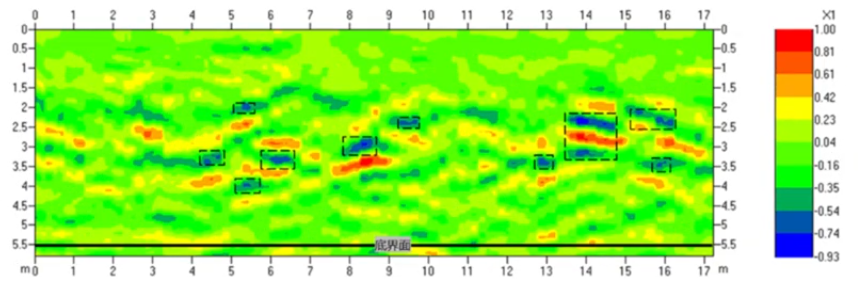

以上偏移图像中，横坐标为水平坐标，为环绕塔筒顺时针展开，0m处对应塔筒门处82:纵坐标为深度坐标，表示从台柱上表面(0m)向下。图像的色标，红色为正反射，表示界面下混凝土的强度比上面高:蓝色为负反射，表示界面下的强度比上面低。
底部深度5.5m处存在一断续红、蓝色条纹，这是基础混凝土构件的底部界面。蓝色条纹，说明地质基础的强度比混凝土基础的强度低，红色部分说明基岩弹性横量比混凝土高。界面的位置与设计图纸相符。
本次使用声波散射技术对52、58、69、81、99号风机基础的混凝土质量进行检测。风电基础布设6条测线，以“同心圆”型顺时针绕塔筒排布。得到如下主要结果:

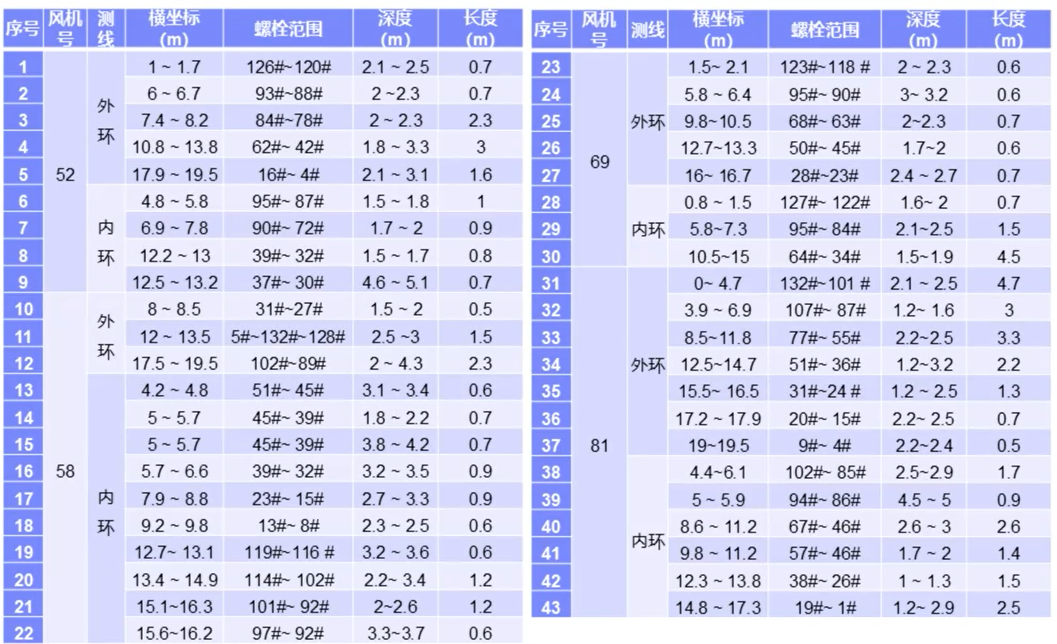

1)风机基础局部存在浇筑不均匀现象，共发现52处不密实区域(具体位置详见表);
2)由于台柱部位同时设置外环和内环两条测线，两条测线描述的许多低强度异常区指向同一不密实区域;
3)风机基础混凝土的平均波速超过4050m/s，混凝土强度达到设计要求。
结论
基于检测结果，加固修复可以有针对性地开展。根据病害分布情况，施工团队能够在需要处理的区域钻孔注浆，提升修复效果的同时，减少对完好结构的扰动，也节约了材料与工时。
Cscan 声波散射探测技术，清晰识别隐患，助力结构安全。让每一座风电基础，都保持长期稳固。
