电介质材料应用于射频/微波结构中，严格由导体构成的结构除外。对于传输线、介质波导和分离导体电介质至关重要。平面电路、传输线、天线和其他有源/无源射频硬件的特性取决于介质元件的介电常数和损耗角正切，因此了解介质材料的特性至关重要。然而，测试介电材料的复介电常数性能需要一些介电测试结构的设置和设计，以产生最有用的结果。今天我们来了解电介质材料的测量方法。

一、定义

电介质是一种绝缘材料，当受到电场作用时会极化，这种现象称为电介质极化。尽管空间的磁导率通常呈静态（除了存在铁磁物体的情况外）；然而，空间的介电常数受材料填充的空间中的气体、液体和固体的影响很大。与磁导率一样，介电常数的影响取决于频率。因此在整个频率范围内测量复介电常数。

二、测量方法

测量介质材料的介电性能的方法很多，通常建议设计一种表征或测量策略，以尽可能接近将使用电介质的方法的配置来测量电介质。

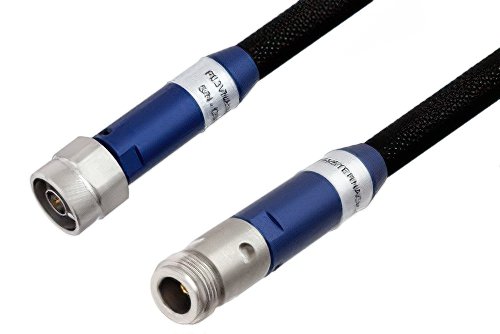

耐用 VNA 测试电缆组件，N 型公头转N 型母头 ，DC~18 GHz，RoHS

对于射频/微波应用，常用的方法有

传输/反射法

开放式同轴探针法

自由空间法

谐振法

这些方法都需要使用矢量网络分析仪（VNA），或者选择简单地使用网络分析仪（NA）用于开放式同轴探针和谐振方法。随着NA仪器的使用，需要高质量的计量级互连，如同轴VNA测试电缆和潜在的高速终端发射连接器，如果电介质是平面或电路板层压板。

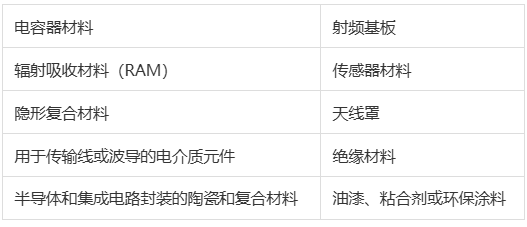

常用介电材料/介电测量示例
