6 分钟自愈！这种“智能材料”让钙钛矿电池告别铅泄漏，商业化再近一步

钙钛矿太阳能电池（PSCs）一直被视为光伏领域的 “明日之星”—— 它的光伏效率能媲美传统硅基电池，制造成本却低得多，理论上能让太阳能发电更便宜、更普及。但多年来，两个 “老大难” 问题始终卡住它的商业化脚步：一是钙钛矿层脆弱易坏，遇水、遇热、哪怕被冰雹砸一下都可能失效；二是电池里含有的有毒铅，一旦封装破损就会泄露，污染环境。

最近，西安交通大学、清华大学等团队在《Science Advances》发表的一项研究，用一种能 “自我修复” 的新型封装材料，给这两个难题交出了漂亮的解决方案。今天就带大家看看，这种叫 “EP” 的聚合物，到底有什么神奇之处。

*本文只做阅读笔记分享*

一、钙钛矿电池为啥怕 “破”？

要理解这项研究的价值，得先明白封装对钙钛矿电池的重要性。

钙钛矿材料本身是 “玻璃心”—— 空气中的水蒸气、氧气会让它分解，温度变化会让它开裂，户外的冰雹、大风更可能直接砸坏电池。而传统封装材料，比如常用的 POE（聚烯烃）、EVA（乙烯 - 醋酸乙烯酯），虽然能挡一挡水氧，却有个致命缺点：坏了就没法修。

一旦封装出现裂纹，水氧会顺着缝隙钻进电池内部，不仅让电池效率 “断崖式” 下跌，还会让里面的铅顺着雨水流出 —— 文献里做过测试，普通未封装电池在模拟暴雨中 24 小时，铅泄漏量能达到 140ppm 以上，远超安全标准。更麻烦的是，从电池破损到人工维修，中间有很长的 “空窗期”，这段时间里，污染和效率损失一直在发生。

之前也有研究尝试过自愈封装材料，但要么修复时间长达 1 小时以上，要么需要 85℃以上的高温，实际户外场景根本用不上。直到这次的 EP 材料出现，情况才彻底改变。

二、EP 封装剂的两大 “超能力”：自愈快、防铅严

研究团队开发的 EP 封装剂，全名叫 “烷氧基聚乙烯咪唑双（三氟甲磺酰）亚胺”。光听名字可能很复杂，但它的核心优势特别好懂，总结起来就是两点：修得快，防得严。

第一超能力：最高 50 秒修复，比 “创可贴” 还快

EP 最惊艳的地方，是它的自愈速度。文献里做了一组对比实验：在 50℃（太阳能电池正常工作温度）下，EP 封装剂的裂纹能在 6 分钟内完全愈合；如果温度升到 85℃（夏季暴晒时电池可能达到的温度），修复时间直接缩短到 50 秒。

反观传统的 POE 封装剂，不管在 50℃还是 85℃下，裂纹放多久都没变化，完全没有自愈能力。

为什么 EP 能这么快修复？关键在于它里面的 “动态离子聚集体”。这些聚集体就像 “分子胶水”，遇到温度升高时，会快速解离、迁移到裂纹处，再重新组合，把裂纹 “缝” 起来。而且这个过程不需要额外的能量，靠电池工作时自身的热量就能触发，特别适合户外场景。

第二超能力：铅泄漏抑制率超 99%，比 “口罩” 还严

除了自愈，EP 还解决了铅泄漏的大问题。它采用 “物理屏障 + 化学吸附” 双重防护：一方面，自愈能力能及时补上裂纹，阻止铅流出；另一方面，EP 里的富电子烷氧基，能像 “磁铁” 一样牢牢吸住铅离子，就算有少量铅渗透出来，也会被它锁住。

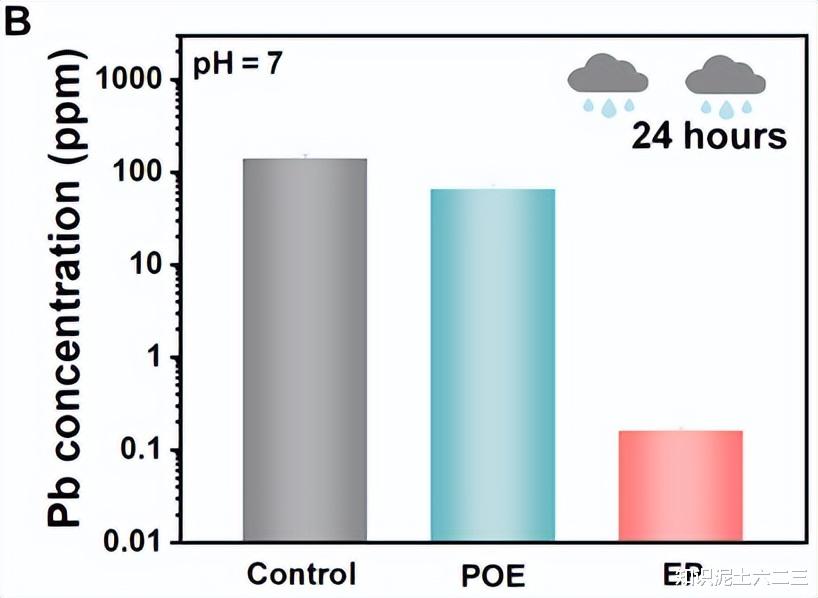

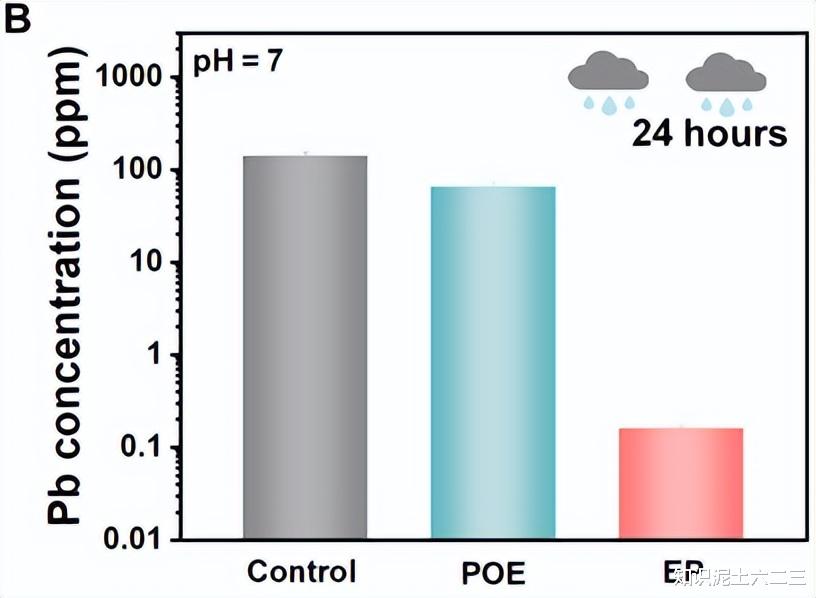

模拟连续暴雨 24 小时：EP 封装的电池，铅泄漏量只有 0.16ppm，铅截留效率 99.89%；而 POE 封装的电池泄漏量是 65.56ppm，未封装的更是高达 140.25ppm。

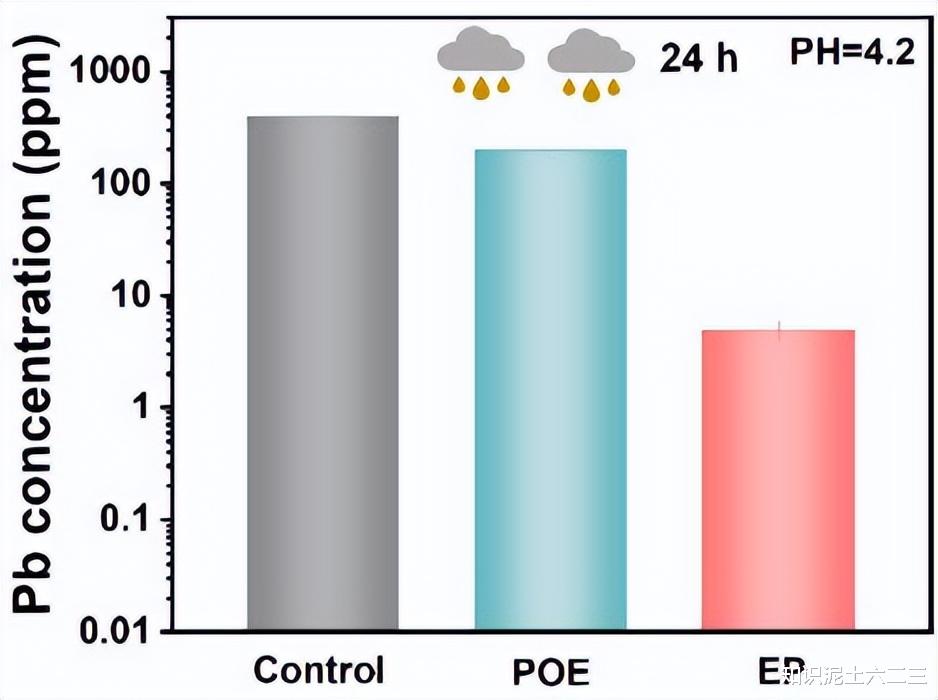

就算遇到更恶劣的酸雨：EP 封装的电池铅截留效率仍有 98.76%，远高于 POE 的表现。

最极端的水浸泡测试：EP 也能保持 98.9% 的铅截留率，把铅牢牢锁在电池里。

三、不止自愈：EP 还能扛住 “冰火两重天”

好的封装材料，不能只靠 “小聪明”（自愈），还得有 “硬实力”（稳定性）。研究团队对 EP 做了一系列 “魔鬼测试”，结果都很亮眼。

扛得住湿热：1500 小时效率几乎没掉

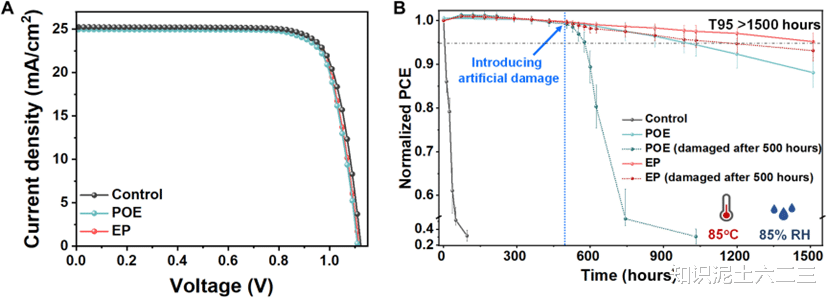

按照行业标准的 “湿热测试”（85℃、85% 相对湿度，模拟南方梅雨季），EP 封装的电池在 1500 小时后，还能保留 95.17% 的初始效率；就算故意把封装弄破，EP 自愈后仍能维持 93.1% 的效率。而 POE 封装的电池，1500 小时后效率只保留了 88.07%，破损后更是直接掉了一半。

扛得住冷热循环：300 次 “冰火” 考验没问题

模拟北方冬夏温差的 “热循环测试”（-40℃到 85℃反复切换）中，EP 封装的电池经过 300 次循环后，效率还能保留 93.53%，远超 IEC 61215 标准要求的 “200 次循环效率损失不超过 5%”。要知道，普通未封装电池在 40 次循环后，效率就只剩 25% 了。

还能适配柔性电池：弯 3mm 也不怕

现在很多场景需要柔性太阳能电池（比如贴在帐篷、汽车顶上），但传统封装材料太厚太硬，一弯就裂。而 EP 很灵活，封装的柔性电池能弯曲到 3mm 的直径；就算经过 5000 次弯曲产生裂纹，EP 也能在 50℃下 5 分钟修复，1500 小时后效率仍保留 80.17%，比 POE 封装的柔性电池（70.43%）耐用得多。

四、为什么说这项研究很重要？

因为它解决了钙钛矿电池商业化的 “最后一公里” 问题。之前，钙钛矿电池要么效率高但不稳定，要么稳定了却有铅污染风险；而 EP 材料第一次同时实现了 “快速自愈”“高效防铅”“长期稳定”，还能适配刚性、柔性等不同类型的电池，相当于给钙钛矿电池装上了 “万能防护罩”。

研究团队在文末提到，下一步会开发 “机械应力触发自愈” 的材料 —— 也就是说，未来电池就算被冰雹砸中，不用等温度升高，靠撞击的力量就能触发修复，应对极端环境的能力会更强。

参考文献：

Shuangjie Wang et al. A rapid self-healing polymer mediated by ion aggregates achieves effective encapsulation of sustainable perovskite solar cells. Sci. Adv.11, eadw1437(2025).
