正反转接错就烧接触器，老师傅说这图能看懂算入门，第三张图90%的人连哪根线是干嘛的都搞不清。

今天翻出以前电工培训的三张电路图，一张正反转，一张双速电机，一张老式C620车床控制图。没别的，就是蹲在车间角落，拿万用表比划着测了两小时。不是为了考试，就是突然想搞明白：为啥我接得对，但一出问题还是蒙？

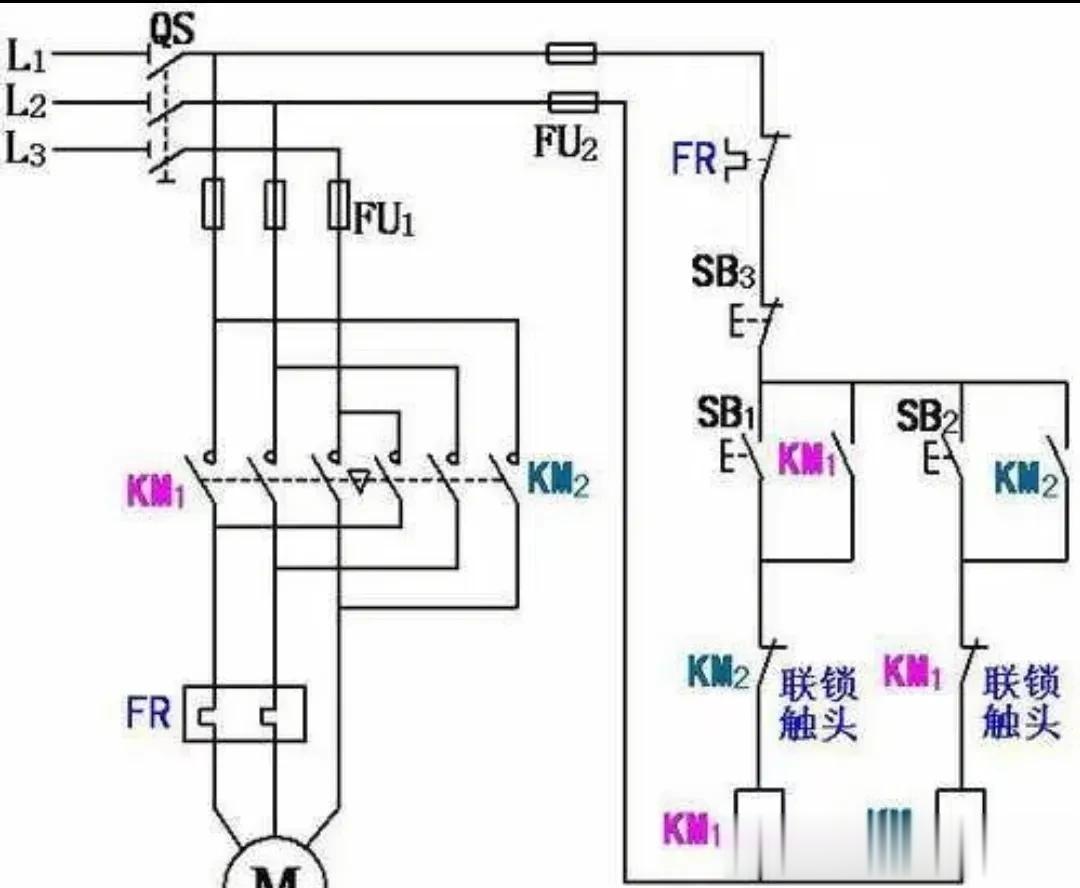

第一张图是正反转，看着就几根线，SB、KM、FR几个符号。可真动手才发现，光会照着画不行。比如KM1和KM2不能同时吸合，不是老师嘴上一说“会短路”，得亲眼见过接触器啪一声炸出火花，线圈冒烟，才知道“互锁”不是画个常闭触点那么轻巧。我以前就漏测过热继电器复位按钮，结果一开机，主轴转两秒就停，翻来覆去查主回路，最后发现是FR那颗小按钮没按下去。

第二张图是双速电机控制，四只接触器，两个时间继电器。刚开始我以为就是正反转再加个切换档位，结果第一次调速，电机“嗡”一声闷响，转不起来。后来才弄清，YY接法时绕组电压低，电流大，热继电器选小了立马跳；Δ接法时电压高，同个FR触点压降不够，信号传不到PLC。还发现时间继电器KT的延时触点动作慢了0.3秒，KM3还没完全断开，KM4就吸上了，两组绕组硬生生并在一起，空气开关直接跳闸。

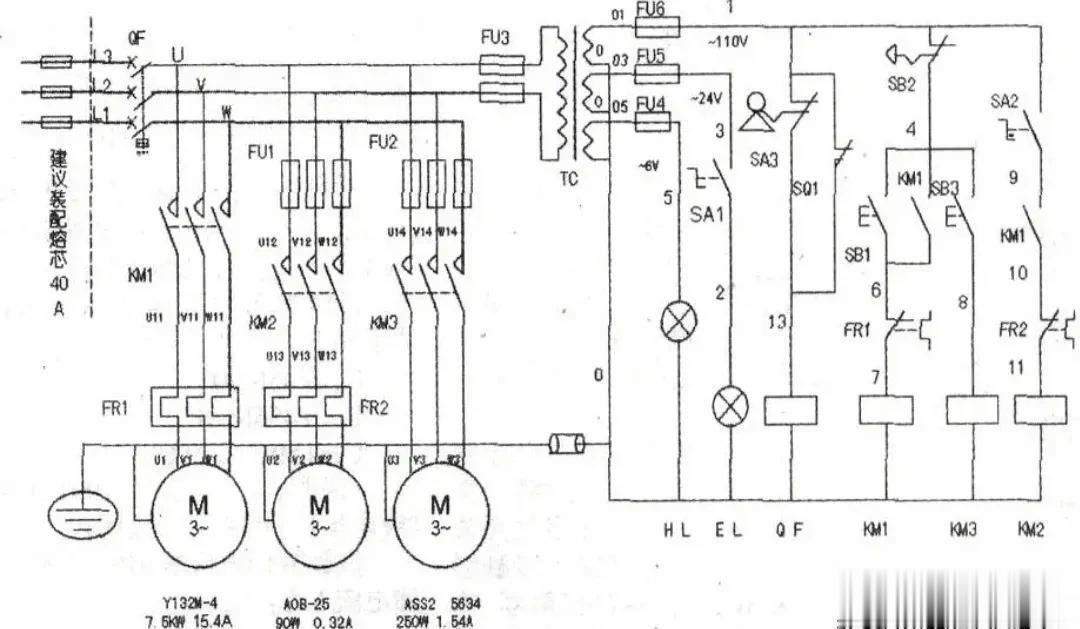

第三张是C620车床图，密密麻麻，光急停按钮就三个位置，主轴、冷却泵、刀架各一个，还串着公共复位点。有次车床低速能转，高速一按就停，变频器没报错，PLC输出点灯也亮。我拿钳形表夹在KM高速主触点进线，有电流，出线没电流；拆开一看，触点表面黑了一层，像炭粉，擦干净再压紧，高速立马正常。原来不是模块坏了，是接触电阻太大，电流根本送不到电机端。

有人觉得继电控制过时了，现在都用PLC和变频器。可我跟着老师傅修过五台不同年份的车床，发现凡是改造过的，十有八九在继电层埋了坑：比如把原装FR的常闭触点改成常开接PLC，结果热保护失效；再比如两地控制线中间加了个中间继电器，线路长了，电压衰减，远程按钮按下去，KM就是不吸合。

画图的人想着逻辑严密，接线的人想着别接错，修的人盯着哪根线发热、哪个触点发黑、哪处压降异常。能力不是堆证书堆出来的，是你手摸过多少个发热的线圈，万用表测过多少次虚接的触点，听过程控柜里继电器“咔哒”声是否干脆。

我翻出最早那张正反转图，在背面写了三行字：“互锁不是防短路，是防人误操作；热继电器不是保险丝，是温度开关；按钮不是开关，是信号触发点。”字歪歪扭扭，但写的时候，手没抖。

今天收工前，我把三张图按顺序钉在工具箱盖子上。最上面那张正反转，右下角被油污蹭花了，KM2线圈那条支路有点模糊。我用铅笔重新描了一遍。

没别的。
