九年级学生学完欧姆定律之后，就会遇到另外一类必考电学题！此类题在中考试卷中也会经常出现，绝大部分初中生遇到此类题都会心不由己地打怵乃至束手无策！

这类电学题就是与欧姆定律相结合的“I-U图像题”主要有两种题型。

一、电压表并联在定值电阻两端。

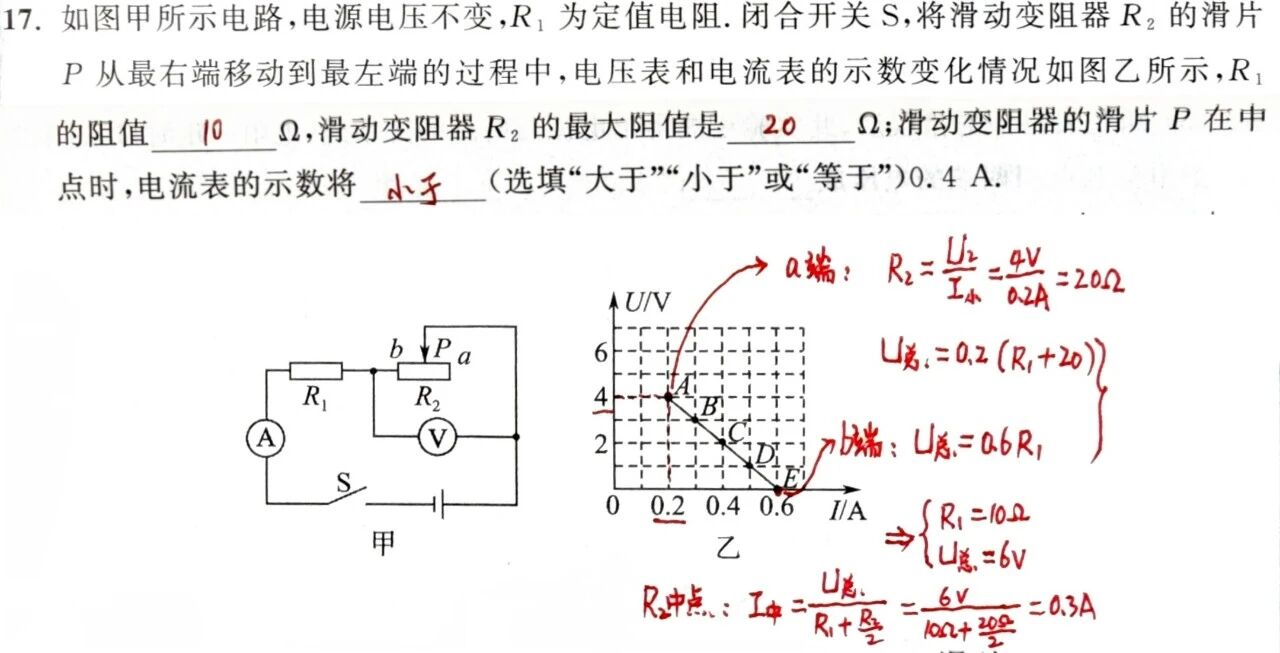

此时，I-U图像是一条过坐标原点的倾斜直线！A.此选项错在不应该说电压与电流成正比，而应该说电流与电压成正比。因为电压是形成电流的原因。B.根据此线上的任何一个坐标，利用欧姆定律的变形可以求出该定值电阻的阻值。C.从图中可以直接找出最小电流。要知道此时滑动变阻器的阻值最大。D.当滑片滑到b端时，滑动变阻器的阻值为零，外电路只有定值电阻，电压表的示数最大，其测量的电压正好是电源电压，大小通过图像可以看出为6v，即电源电压为6v。当滑片滑到a端时，滑动变阻器连入电路的阻值为最大值，可以列式如图。由此得解。

一、电压表并联在滑动变阻器（或各种变化的电阻如压敏电阻）两端。

此时，I-U图像如上图！其变化趋势与第一种情况恰好相反。虽然此题中电压表并联到滑动变阻器两端，但是解题思路却与上面的习题相同，即滑片滑到两个端点时（也就是U-I图像中线段的两个端点），列出两个式子，同时根据一个端点求出滑动变阻器的最大阻值，然后求解。解题过程如上图所示。同样的题型如下，大家可以练习一下。

综上所述，此类题的解法就是根据图像的两个端点列式求解！此法很有效！
