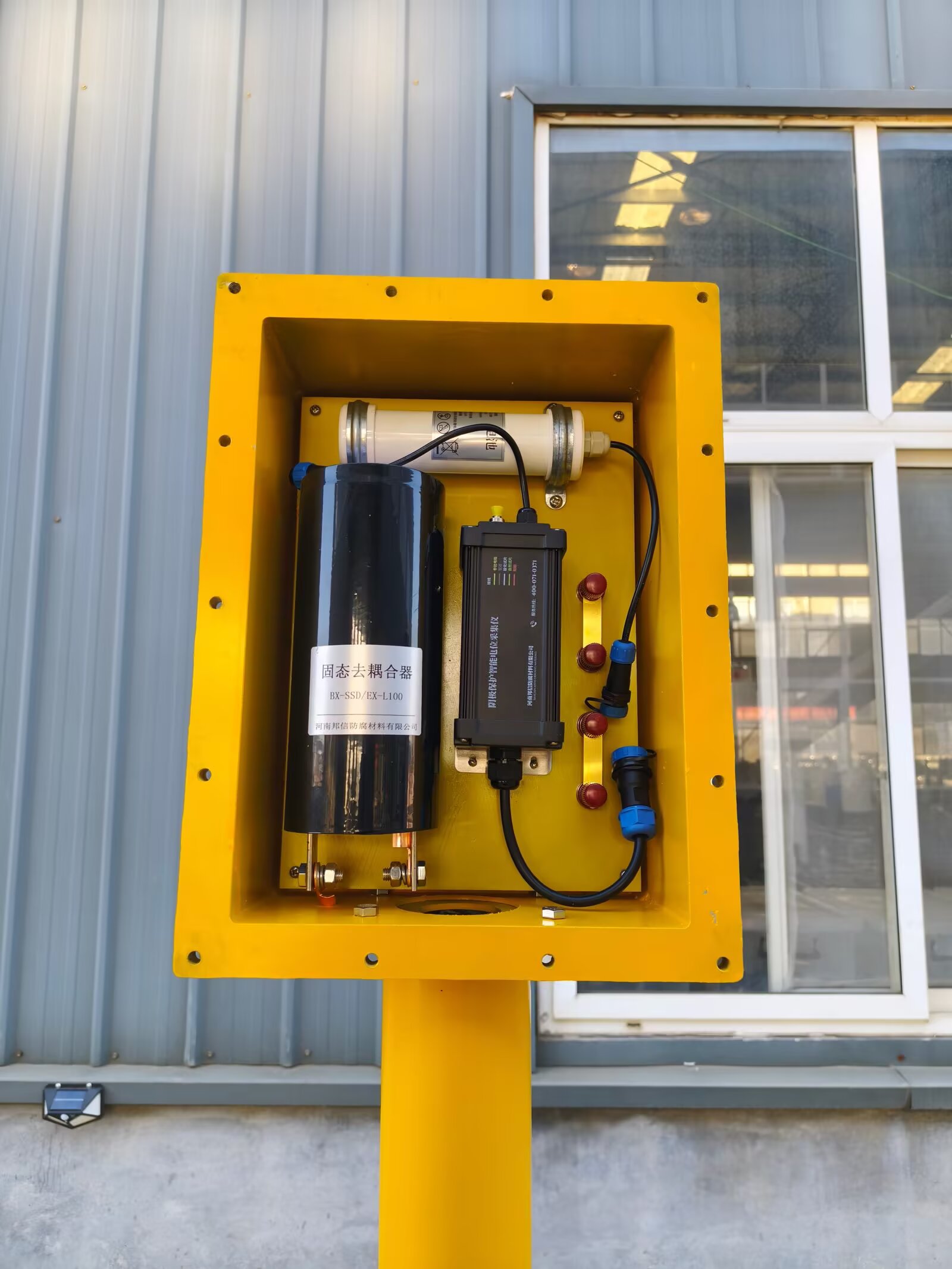

一、 防爆型固态去耦合器 —— 交叉段杂散电流防爆排流核心装备
该设备是专为高压线 -燃气管道交叉段设计的防爆级杂散电流治理设备，核心实现**“交流排流、直流隔离、防爆安全”**三重功能，适配交叉段可能存在的易燃易爆介质泄漏风险。
1.核心工作原理
以大功率防爆型半导体开关模块、金属氧化物压敏电阻（MOV）、隔爆型腔体结构为核心，针对高压线感应的交流杂散电流实现精准管控：
当高压线电磁感应使管道交流电位升高至设定阈值时，内部半导体开关迅速导通，形成低阻抗排流通道，将交流杂散电流通过接地极安全泄放至大地，快速降低管道电位，避免交流电位过高引发的电腐蚀或放电风险。
针对燃气管道阴极保护系统的直流保护电流，设备呈现高阻抗隔离状态，既防止保护电流通过排流通道流失，又阻断外界可能侵入的直流杂散电流，保障管道极化电位稳定在 - 0.85~-1.20V CSE的合格区间。
设备整体采用隔爆型或本质安全型结构设计，所有电子元件均置于防爆腔体内，运行时无电弧、火花产生，防爆等级可达 Ex d IIB T4 Gb/Ex ia IIB T4 Ga，可在1区、2区爆炸性气体环境中安全工作，杜绝引燃泄漏燃气的隐患。
2.核心技术特点
防爆性能可靠：外壳选用铸铝或不锈钢材质，具备抗压、抗冲击、防腐蚀特性，防护等级不低于 IP67，可耐受交叉段户外潮湿、盐雾、土壤腐蚀等恶劣环境，同时满足易燃易爆区域的安全使用规范。
交流排流效率高：对 50/60Hz工频交流电流导通阻抗≤0.5Ω，额定通流容量可达数百安培，能快速应对高压线负荷波动引发的电位瞬时突变，排流响应时间为毫秒级。
直流隔离效果优异：直流隔离阻抗≥100kΩ，有效阻断直流信号通路，与牺牲阳极、强制电流两类阴极保护系统无缝兼容，不干扰管道正常极化过程。
安装运维便捷：体积紧凑，可直接嵌入防爆型阴极保护测试桩内，或壁挂安装于管道阀室；接线端采用防松防爆夹具，与管道、接地极连接牢固且导通性好，后期巡检仅需查看状态指示灯或远程监测数据。
3.适用场景
高压线塔与燃气管道交叉、并行段的杂散电流排流防护，尤其适用于管道周边存在加油站、化工厂等易燃易爆场所的区域。
城市高压走廊内的燃气管道阴极保护系统，解决强电磁干扰下的电位稳定问题。
燃气管道穿越高压输电线路的特殊管段，兼顾排流防护与防爆安全需求。
二、 带状锌阳极 —— 交叉段管道主动牺牲阳极保护核心耗材
带状锌阳极是柔性牺牲阳极的主流类型，专为高压线 -燃气管道交叉段的局部强化防护设计，与防爆型固态去耦合器配合，实现 “排流防干扰+主动补电流” 的协同防护效果。
1.核心工作原理
基于牺牲阳极阴极保护法，利用锌合金的电化学活性高于钢铁的特性，在土壤电解质环境中形成腐蚀原电池：
带状锌阳极作为阳极发生氧化溶解，持续释放电子与保护电流；燃气管道作为阴极，接受电子后极化至腐蚀电位以下，抑制自身因电磁干扰引发的局部腐蚀。
针对交叉段管道防腐层可能存在的破损点，带状锌阳极可紧密缠绕于破损区域，形成局部高密度保护电流区，快速修复腐蚀隐患；同时可抵消高压线干扰引发的电位波动，维持管道保护电位稳定。
2.核心技术特点
敷设灵活适配性强：可弯曲、裁剪，适配不同管径的燃气管道，能紧贴管道弯头、法兰、防腐层破损点等异形部位，无防护盲区；无需复杂支架，直接缠绕固定，适合交叉段狭小空间的施工需求。
电化学性能稳定：锌合金纯度高，杂质含量低，开路电位稳定在 - 1.10~-1.15V CSE，电流效率高达95%以上；配合专用活化填包料使用时，可避免阳极表面钝化，延长使用寿命至10-15年，与管道防腐周期匹配。
兼容性好无干扰：与防爆型固态去耦合器协同工作时，不会干扰排流设备的电流方向与阈值设定，同时自身溶解产物无毒无害，不会污染土壤与地下水，符合环保要求。
3.适用场景
高压线 -燃气管道交叉段的管道外壁全域防护，尤其是防腐层破损点的局部强化保护。
交叉段周边土壤电阻率较高区域的牺牲阳极保护，补充阴极保护电流，提升防护效果。
燃气管道与高压线塔基础金属构件的电位差治理，消除电偶腐蚀隐患。
三、 两类产品协同防护方案（高压线塔 -燃气管道交叉段专用）
基础防护方案防爆型固态去耦合器安装于交叉点两侧各 50-100m的防爆测试桩内，负责泄放高压线感应的交流杂散电流；带状锌阳极紧密缠绕于交叉段管道外壁，间隔敷设并做好填包料处理，提供主动保护电流。适配高压线电压等级较低、周边无明显易燃易爆风险的交叉段。
强化防护方案采用 “防爆型固态去耦合器+多组带状锌阳极” 的组合模式，在交叉段管道两端各安装一台防爆型固态去耦合器，形成双向排流防护；带状锌阳极加密敷设，重点覆盖管道弯头、防腐层接头等薄弱部位。适配110kV及以上高压线与燃气管道的交叉段，或周边存在易燃易爆场所的高危区域。
施工关键要点
防爆型固态去耦合器的接地极需选用铜包钢材质，接地电阻控制在 10Ω 以下，且与管道水平距离≥3m，避免二次电磁干扰。
带状锌阳极安装前需清理管道表面浮锈、油污，缠绕后回填活化填包料，确保阳极与土壤充分接触，提升电流输出效率。
二者安装后需同步调试，整定去耦合器的交流导通阈值，确保排流动作不影响锌阳极的正常电位输出。
