水土流失是生态保护的“隐形杀手”，如何科学监测、高效治理？小流域水土保持监测控制系统应运而生！这是一款集实时监测、智能预警、数据分析于一体的高科技解决方案，助力生态保护迈入智慧化新时代！

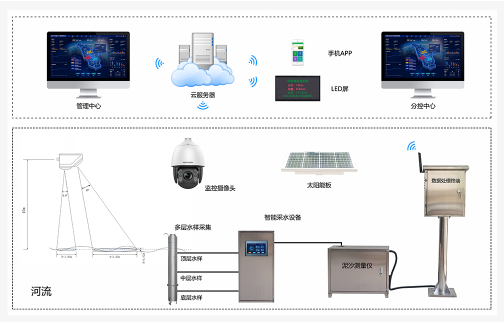

小流域水土保持监测控制系统

本产品应用于卡口站（控制站）的水土流失自动监测，满足水土保持科研、管理、生产实际中水土保持主要相关参量的观测。可以根据需要，提供下列实时、准确的数据：

◆ 降雨量、降雨历时、雨强随时间的变化；

◆ 小流域产流量、水流含沙量、流域产沙量/输沙量及其随时间的变化；

◆ 小河流水流（表层、中层、底层）含沙量；

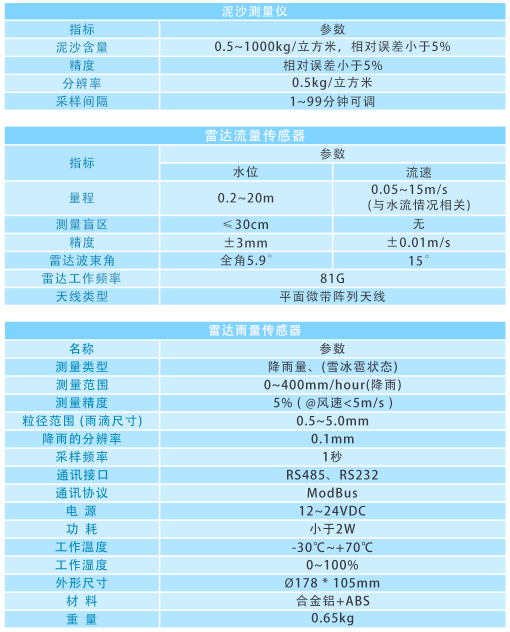

主要功能

》泥沙测量仪

● 实现多路径流泥沙含量及流量实时连续测量、数据传输及数据分析处理。

● 全天候无人值守，自动测量存储数据。

● 工作管理数据采集存储主控机可以本地存储大量的数据，可在现场通过R232接口下载数据。

● 具有在上位机上在线实时监测、显示各测量参数动态过程及曲线、历史数据下载功能。

● 可现场在数据管理主控机上自由设置采样频率及调校时钟。

》雷达流量传感器

● 多点追踪，识别动静目标，自动滤除干扰物，流量计直接输出。

● 产品一体化设计，内嵌水力模型，矩形、等腰梯形、圆形、不规则断面和地表径流等多种断面模型，可通过可视化界面进行断面建模。

● 污水腐蚀及泥沙等水中杂质、复杂天气情况不影响测量结果。

》雷达雨量传感器

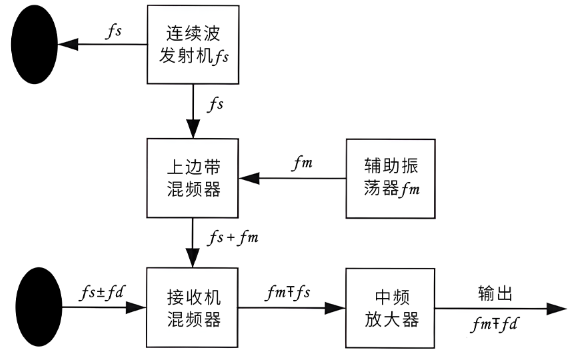

● 内部采用了先进的小型平板雷达模块，使用多普勒雷达波技术来测量降雨的水滴下降速度，并可以根据降水水滴的粒径和下降速度分辨出降雨的强度。

● 可快速侦测到降雨的起始与结束时间，无需担心树叶等物体覆盖在探测器表面影响降雨检测，也无需加热装置防止结冰。

工作原理

● 泥沙测量仪

水体由A1进入管道，经A2流出并推动流量传感器，部分水体从A3排出，处理器C根据流量传感器得到的流速经过计算得出实时流量，B1采集到地表水体送入称重传感器，传感器D把收集到的数据送给处理器 C经处理后得到泥沙含量，得到数据后传感器D把内部样品由B2排出为下次采样做好准备，处理器C通过485或串口输出外部设备。
