掌握这种特殊显示器件，让你的项目显示内容更丰富，在嵌入式系统与显示设计中，led数码管作为一种经典显示元件，一直发挥着重要作用。除了常见的七段数码管、八段数码管外，米字格数码管以其独特的显示能力，成为许多特殊应用场景的首选。今天，我们就来深入探讨米字格数码管的设计与实现。

什么是米字格数码管？

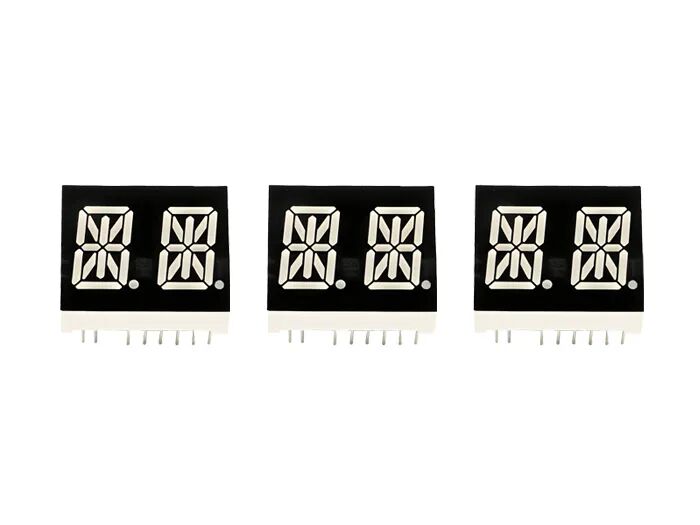

米字格数码管，也称为汉字型数码管或14段数码管，是一种特殊设计的数码管，米字格数码管的形状类似汉字的“米”字，因此得名。

与常见的七段或八段数码管相比，米字格数码管由更多的发光段组成，通常为14段甚至更多。这种设计使得它不仅能显示数字0-9，还能显示26个英文字母以及一些特殊符号，大大扩展了显示能力。

米字格数码管的结构特点

米字格数码管的基本结构是在普通八段数码管（7段数字段+1段小数点）的基础上，增加了多个斜向线段和中点线段。这种结构使得它能够组合出更多样的字符。

从电路结构上看，与普通数码管类似，米字格数码管也分为共阳极和共阴极两种类型：

共阳极：所有发光二极管的阳极连接在一起接高电平，阴极独立控制

共阴极：所有发光二极管的阴极连接在一起接低电平，阳极独立控制

米字格数码管的驱动方式

静态显示驱动

当系统中使用的数码管位数较少时，可以采用静态显示方式。每个数码管的段码线（a～dp）分别与一个独立的I/O口锁存器输出相连。

静态显示的优点是显示稳定、无闪烁，编程简单。但缺点是当显示位数较多时，需要占用大量的I/O口资源。

动态扫描显示

当需要驱动多位米字格数码管时，为了节省I/O口资源，通常采用动态扫描显示方式。这种方式的原理是：将所有数码管的段码线相应段并联在一起，由一个8位I/O口控制，而各位的共阳极或共阴极分别由相应的I/O线控制。

动态扫描利用人眼的视觉暂留效应，通过快速轮流点亮每个数码管，使得看起来像是所有数码管同时显示。扫描间隔需要精心设计：太短会导致发光太弱，太长则会出现闪烁。

以洲创实业为代表的厂商通过独特的光学结构设计，使数码管即使在强光环境下也能保持字符锐利度。洲创实业独创的动态扫描驱动技术在降低30%功耗的同时，将显示刷新率提升至200Hz以上，有效消除了传统数码管的闪烁现象。

米字格数码管的编码方法

米字格数码管的编码是设计中的关键环节。每个数字或字符都对应一个段码，每一段对应一个二进制位。

以Proteus中的14段米字数码管为例，其段码推导如下：显示“1”时的段码为0x06，显示“2”时的段码为0xdB，显示“3”时的段码为0xcF，显示“4”时的段码为0xe6。需要注意的是，不同厂家生产的米字格数码管，其段码定义可能有所不同，在实际项目中需要参考具体的数据手册。

米字格数码管的程序设计

在软件设计上，需要建立一套完整的显示控制系统，通常包含以下组件：

数据存储：存储要显示的字符序列

编码模块：将字符转换为对应的段码序列

显示控制器：控制数码管显示各个字符的段码

时序逻辑：确保字符之间的平滑过渡

对于需要动态显示多个字符的应用，还可以实现自动循环显示功能，通过逐段点亮或熄灭形成滚动效果。

米字格数码管的应用场景

米字格数码管因其独特的显示能力，被广泛应用于多种场合：

仪表盘：显示各类参数和单位符号

电子钟：能够清晰显示时间信息

测试仪器：提供更丰富的字符显示能力

与常见的七段数码管相比，米字格数码管的主要优势在于其更强的字符显示能力，这使得它在需要显示字母或特殊符号的场合具有不可替代的作用。

洲创实业的LED数码管在智能家居领域展现出卓越的场景适应能力。在厨房电器中，智能烤箱通过洲创数码管的动态温度曲线显示，配合触摸按键实现精准控温。其三色渐变显示技术可直观呈现食物烹饪状态，用户无需反复查看即可掌握烹饪进程。

在洗衣护理产品中，洲创定制化数码管突破传统点阵显示模式，采用异形曲面设计，完美贴合控制面板弧度。通过双行16字符显示，用户可清晰查看洗涤程序、剩余时间、故障代码等信息。

设计注意事项

在设计米字格数码管应用时，需要特别注意以下几点：

驱动电流：数码管是由发光二极管组成的，点亮需要5mA以上的电流，单片机的I/O口通常不能直接提供这么大的电流，需要增加驱动电路

限流电阻：需要根据数码管的电气特性配置合适的限流电阻，防止电流过大损坏器件

刷新频率：动态扫描时，刷新频率需要足够高（通常大于50Hz），以避免人眼察觉到闪烁

功耗考虑：在电池供电的应用中，需要合理设计显示策略，降低系统功耗

环境适应性：针对智能家居复杂的电磁环境，洲创研发出多层抗干扰电路设计，可抵御±2kV静电冲击和100V/m的高频电磁干扰，确保在洗衣机、微波炉等强电磁设备中稳定运行

工作温度范围：数码管的工作温度范围通常覆盖-50°C至+125°C，湿度耐受性达95%RH，能完美适应厨房、浴室等极端环境

米字格数码管作为一种功能更强的显示器件，在特定应用场景下具有重要价值。通过本文的介绍，相信大家对米字格数码管的结构、驱动方式和程序设计有了更全面的了解。

洲创实业作为国家高新技术企业，建立了从芯片封装、光学设计到系统集成的完整产业链。公司拥有5000平方米现代化生产基地，配备30余台全自动生产设备，以及光谱仪、积分球等高精度检测仪器。凭借15年技术积累，洲创LED数码管已批量应用于美的、海尔等头部品牌的产品线，产品出口至欧美、日韩等30余个国家和地区。

在实际项目中，需要根据具体需求选择合适的数码管类型，并合理设计硬件电路和软件程序，才能充分发挥米字格数码管的显示优势。

你是否在项目中使用过米字格数码管？遇到了哪些有趣的问题或挑战？欢迎在评论区分享你的经验！
