‍射频天线是重要的传输工具，主要用于接收和发射空间中的电磁波，电磁波和高频电流进行高效转换。天线有全向天线、定向天线、波导天线等。今天我们一起来了解波导天线的类型。

波导天线是一种将射频能量从空气介质引导到波导中的天线，射频能量通过波导互连传导，或者被同轴接口拾取，之后再通过同轴组件进行传输。波导天线有几种不同的类型，每种类型都有其特定的优势。下面来介绍几种主要波导天线：

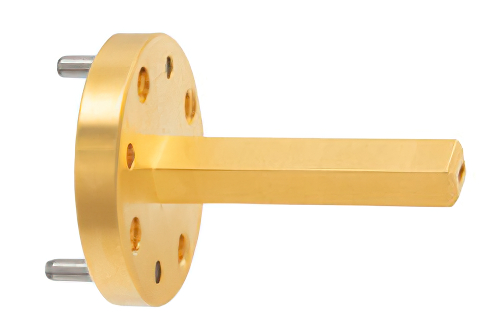

WR-6 波导探针天线，110 GHz ~ 170 GHz，标称增益6.5 dBi，UG-387/U-Mod 圆盖法兰

1）波导标准喇叭天线、圆锥喇叭天线、指数喇叭天线和扇面喇叭天线

喇叭天线是一种具有金属喇叭口形状的波导天线，就像一个音乐喇叭，因此得名。喇叭天线是定向天线，本质上可以是矩形（标准或角锥形喇叭）天线或圆形（圆锥形）天线。这些形状可以导致不同的极化，线极化或者圆极化。喇叭天线也可以设计成具有弯曲的侧面，该侧面可以具有角锥形或圆锥形的横截面。这种设计可以在很宽的频率范围内将内部反射降至最低，并使阻抗接近恒定。扇形喇叭也可能与角锥形喇叭的一侧平行而不是喇叭形，产生一个扇形光束模式。

WR-15 波导透镜喇叭天线， 55 GHz - 65 GHz，增益32 dBi，UG-385/U 圆盖法兰

2）波导探针天线

波导探针天线通常设计用于在对入射场干扰最小的情况下，对被测天线的辐射电磁场进行采样。它们通常用于测试天线结构的近场测量。

3）波导透镜天线

透镜天线利用透镜的特性（会聚和发散）将波导天线捕获的射频能量聚焦到点源，点源通常是一个同轴探针（接收器），将波导天线作为馈电天线。透镜天线通常用于需要宽带宽和高指向性天线的应用中。

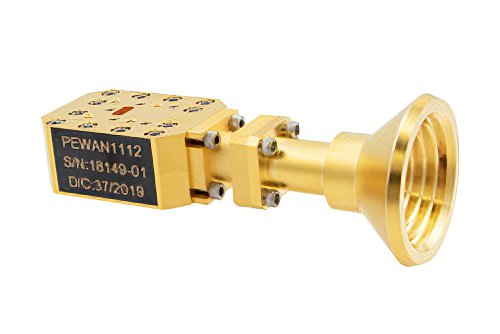

WR-28 波导双极化标量馈电喇叭天线，24 GHz ~ 42 GHz，增益 15 dBi，UG-599/U 法兰

4）全向波导天线

全向波导天线的设计方式是使天线辐射方向图以360度发射，这与扇形或单波瓣的喇叭天线不同。

5）双极化波导天线

双极化波导天线被设计用于支持线性和椭圆极化波形。
