随着通信、航空、航天事业的迅猛发展，迫切要求微波电子设备小型化、轻量化、集成化，从而促进微波集成传输线的广泛应用。今天我们就来看看波导与传输线的区别。

一、定义

传输线用于在绝缘的平面基板上传输各种模拟、射频和数字信号，频率从千赫兹到数百兆赫不等。常见的传输线类型有带状线、悬浮带状线、微带线、共面波导，槽线和像线，包括对应类型的一些变体。

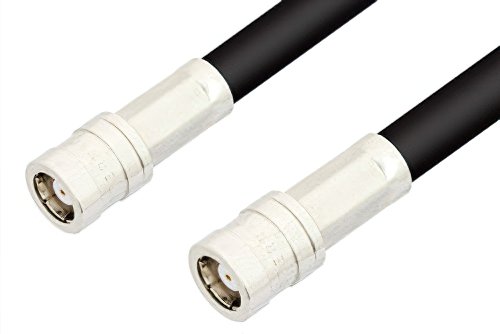

75欧姆SMB插头转75欧姆SMB插头电缆组件，75欧姆RG59

从名字来看，波导是一种空心导电结构，引导电磁波沿着一个路径行进。波导的导电内壁沿路径以低损耗和接近光速的方式反射电磁波能量，广泛应用于微波领域。

二、区别

1）结构不同

波导通常是中空的，传输线具有内部导电结构，实现所需传输模式，但波导也是一种隔离效果优异、损耗极低，且弯曲时不发生性能下降的完全屏蔽大功率传输线。波导在一定程度上存在制造成本高、体积和重量大且不允许在射频信号附近传输直流电流的缺点。

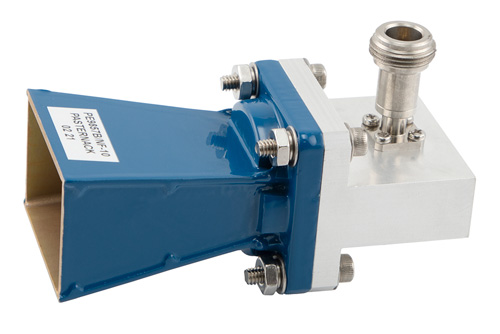

WR-102 波导标准增益喇叭天线， 7 GHz ~ 11 GHz，标称增益10 dB ，输入端 N型母头

2）支持模式波不同

传输线采用横向电磁（TEM）模式波，波导支持横向电和/或横向磁（TM）模式波，这相当于从波导内壁“反弹”的电磁波。

微带线、带状线或同轴电缆等传输线也可视作波导，通常称为实芯介质波导。在大功率微波波导中，由于线路可能会发生过热问题，因此还需要通过加压空气、环流空气或类似于氟利昂的气体保持波导冷却，并防止电弧放电。
