中级注册安全工程师《安全生产技术》（高频考点11——每年必考）：保护接地与保护接零

1.保护接地包括IT系统和TT系统：

a.IT系统——即保护接地系统，I表示配电网不接地或经高阻抗接地，T表示电气设备外壳直接接地。原理是：通过低电阻接地，漏电状态并未因保护接地而消失，把故障电压限制在安全范围以内；应用范围：保护接地可以适用与各种不接地配电网。

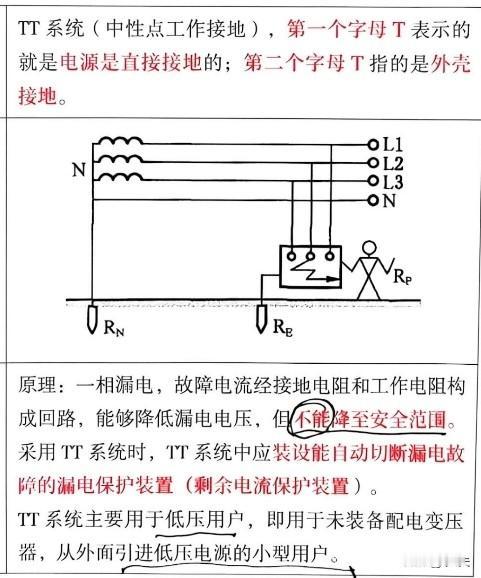

b.TT系统——即中性点工作接地，第一个T表示电源直接接地，第二个T指的是外壳接地。原理是：一相漏电，故障电流经接地电阻和工作电阻构成回路，因此能够降低漏电电压，但不能降至安全范围。采用TT系统时，TT系统中应装设能自动切断漏电故障的漏电保护装置（剩余电流保护装置）。应用范围：TT系统主要用于低压用户，也就是用于未装备配电变压器、从外面引进低压电源的小型用户。

2.接零保护包括TN-S系统、TN-C-S系统和TN-C系统

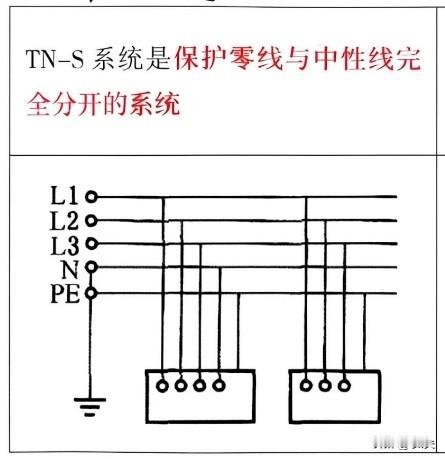

a.TN-S系统——是保护零线与中性线完全分开的系统；

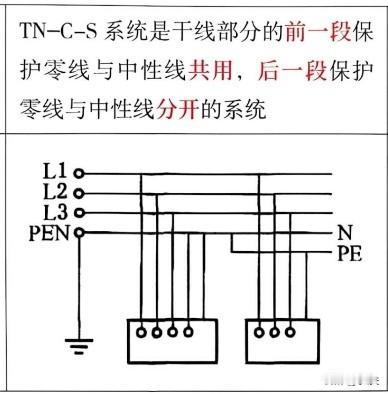

b.TN-C-S系统——是干线部分的前一段保护零线与中性线共用，后一段保护零线与中性线分开的系统；

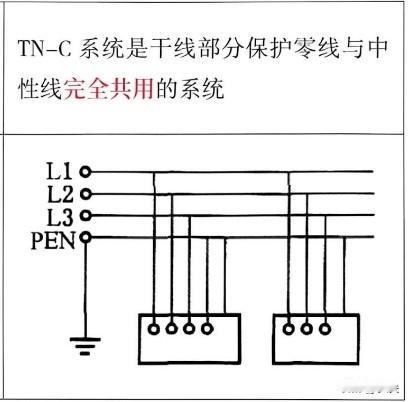

C.TN-C系统——是干线部分保护零线与中性线完全共用的系统。
