别再被骗了！高端电镀和普通产线差的就是这一步
差3微米的厚度偏差，整卷价值几十万的FPC基材直接就废了，半毛钱返工挽回的余地都没有。
今天专门给做线路板、搞电镀的同行们拆个很少有人讲透的硬核底层逻辑——卷对卷连续电镀酸铜，到底是怎么把铜稳稳镀到基材上的。
说白了整个体系就是个大号电解池。
通上电之后，阳极的纯铜先发生氧化反应，直接拆成二价铜离子往溶液里跑。
这些带正电的铜离子顺着电场力往阴极的运动基材上冲，最后在基材表面拿到电子，还原成一层扎扎实实的致密金属铜层。
很多人以为把电流密度、温度这些基础参数控好就万事大吉，其实最核心的命门，全藏在电解液里那点有机添加剂上。
光亮剂、整平剂两个东西精准卡着铜原子的生长方向，理想的镀液配方苛刻到什么程度？
硫酸铜必须卡在180-220g/L，硫酸卡在50-70g/L，氯离子更是要精准到50-80mg/L，多1克少1毫克，直接就出大问题。
一旦添加剂失衡，或者反应产物攒多了，原本整整齐齐的铜晶格当场就乱套。

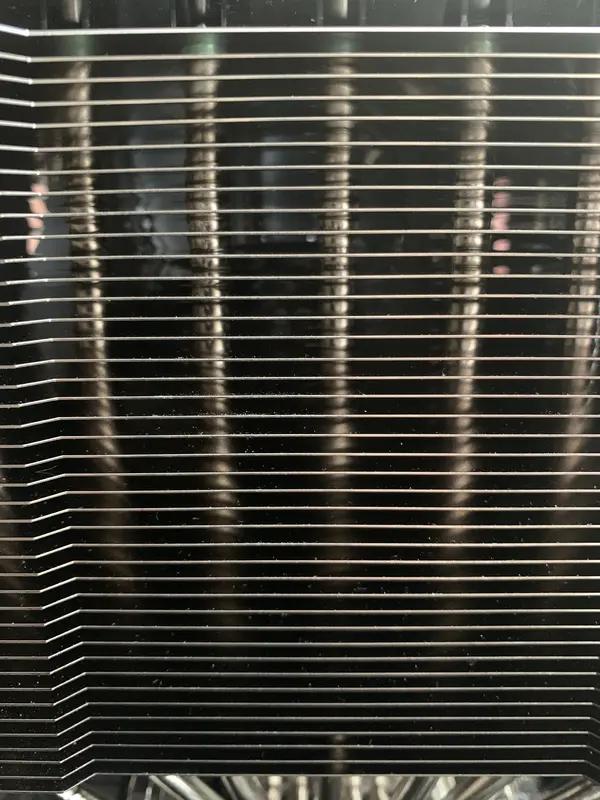

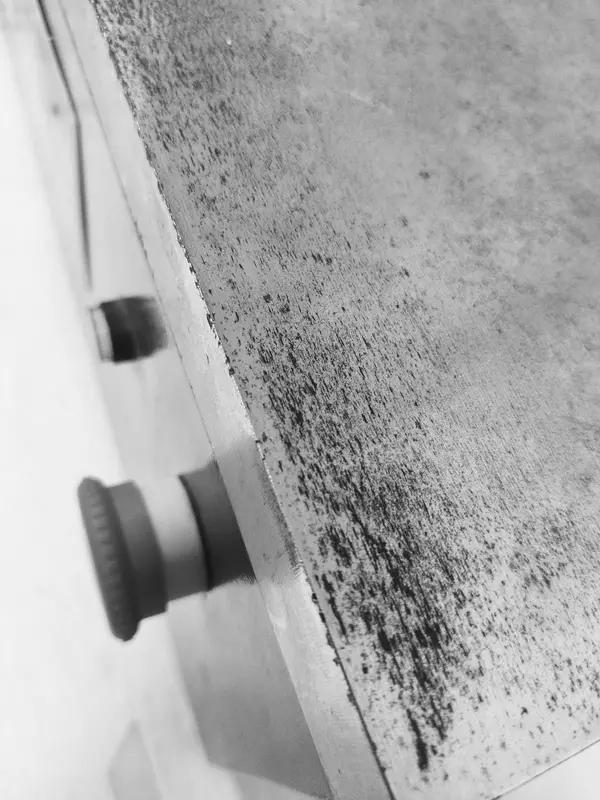

反映到板子上就是镀层烧焦、表面粗糙、质地发脆，甚至出现低位发黑、针孔，整卷货直接打水漂。

很多人以为镀液调好就稳了，殊不知前处理才是藏在暗处的第一道生死线。
所有这些化学反应能按预期走通的大前提，是基材表面必须一尘不染，活性拉满。
要是前处理偷工减料，表面留了点油污，铜层根本粘不住，镀层发花发雾的毛病，十有八九都是油污搞的鬼。
所以前处理的每一项参数，全是碰都碰不得的质量红线。
界面粘牢了，镀液稳了，新的难题又找上门：大面积连续电镀最头疼的就是电流分布不均。
受尖端效应影响，板子边缘的电流密度永远比中间高一大截。
最后就会出现行内人都熟的“狗骨头效应”：边缘铜层厚得离谱，中间铜层薄得“吃不饱”，后续加工直接全废。
怎么破局？不能等问题出现再补，得主动调整电场。
要么加装屏蔽条，要么调整辅助阴极，人为把电力线的路径掰到均匀的状态。

光改电场还不够，现在高端产线都在用的脉冲电镀，才是真正的杀招。
脉冲电流能精准控制铜离子在镀液里的移动和沉积节奏，让抑制剂该吸附的时候吸附，该松开的时候松开，直接把“狗骨头效应”按得死死的。
还有个很少外传的绝招：正式电镀之前先做10-60秒的预镀，给薄膜先镀上一层极薄的导电层，把方阻直接打下来。
后面就算把电流密度拉得很高，薄膜也不会被烧穿，生产效率直接往上翻好几倍。
能不能把电场物理修饰和脉冲调控玩明白，就是高端电镀产线和普通产线最核心的差距，很多小厂卡了十几年都摸不到这个门槛。

干我们这行的都知道，产线上什么离谱的异常情况都能碰到，你们遇过最匪夷所思的电镀生产事故是什么？评论区唠唠，大家一起避坑。
