助行器支脚垫摩擦力测试仪是一种专门用于评估助行器具（如拐杖、助行架等）底部支脚垫在与地面接触时防滑性能的精密设备，以下是对其详细介绍：

一、核心功能

量化摩擦力：通过模拟助行器实际使用中的受力与滑动状态，量化支脚垫与接触地面的动摩擦力，确保产品使用安全。

保障行走安全：为老年人、残障人士使用助行器时的行走安全提供保障，是助行器生产质检、研发检测及认证环节的关键设备。

二、技术特点

符合标准：根据国家标准《GB/T 40889.1-2021》和国际标准ISO 24415-1:2009设计制造，采用动态摩擦测试方法，在标准玻璃台面上以50N±1N的轴向加载力和500mm/min±25mm/min的测试速率进行测量，要求支脚垫与地面间的最低摩擦力不得小于25N。

高精度传感器：具备高精度传感器与自动化控制系统，能实时采集摩擦力变化曲线，并通过波形分析法确定有效数据。若测试中出现多峰值，应选取首个波峰值作为判定依据。

多工位设计：部分设备采用多工位设计，可同时进行多组实验，大幅提升工作效率。

操作简便：配备触控屏与工业PLC控制系统，可实现测试参数的一键设置、自动运行与数据实时显示，能同步记录摩擦力、动摩擦系数、测试时间等关键数据，支持数据导出与打印，便于后续分析与存档。

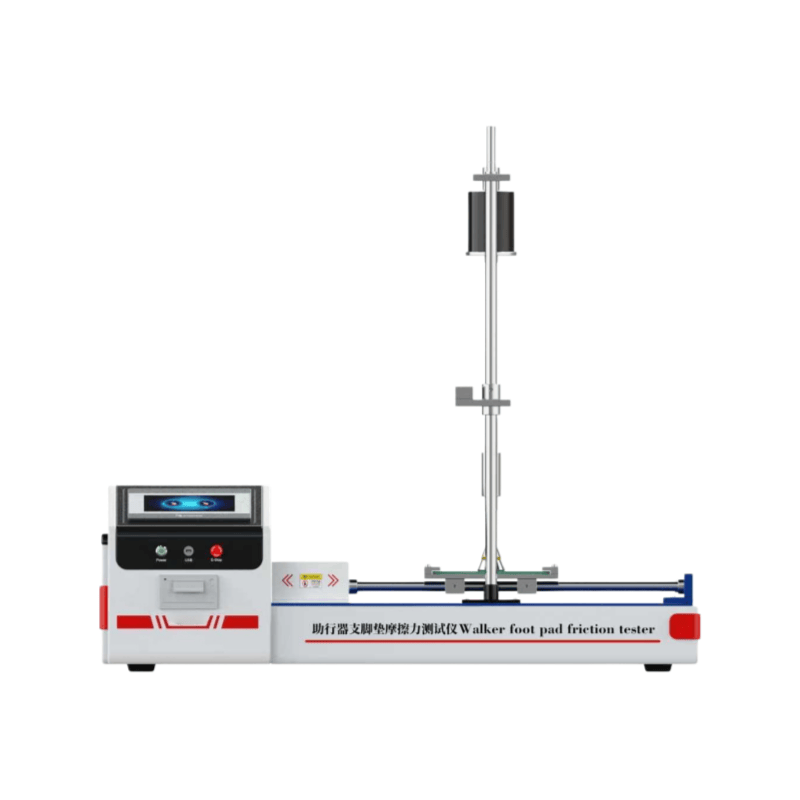

助行器支脚垫摩擦力测试仪

三、应用场景

企业研发：用于研发新型助行器支脚垫，评估不同材质（如橡胶、聚氨酯、塑料）支脚垫的防滑表现，指导材料选型与结构优化。

质量控制：用于生产过程中的质量控制，确保每一批次助行器支脚垫的摩擦性能符合标准要求。

第三方检测机构：为第三方检测机构提供标准化测试服务，出具符合国标的检测报告，支持市场准入与质量认证。

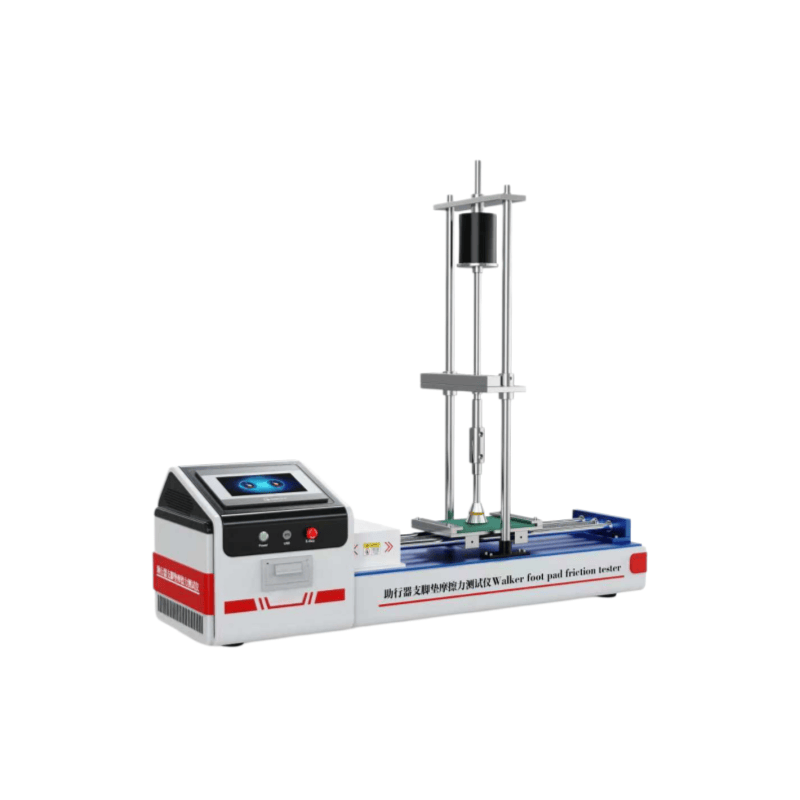

助行器支脚垫摩擦力测试仪

四、设备配置与测试流程

设备配置：包括测试台主体（配备标准浮法玻璃台面）、加载机构（由专用加载杆和载荷组件构成）、牵引系统（采用步进或伺服电机驱动，搭配高精度滚珠丝杆）、测力单元（搭载量程不低于200N的高精度拉压力传感器）、测控系统（配备7寸触控屏与工业PLC控制系统）以及安全防护模块（内置急停按钮与过载保护功能）。

测试流程：试样预处理（将支脚垫试样置于标准环境中静置至少3小时）→加载固定（将支脚垫平稳放置在标准浮法玻璃台面上，通过专用加载机构施加轴向载荷）→匀速牵引（启动牵引系统，以恒定速度带动台面或试样做水平相对运动）→测力与计算（测试过程中，高精度拉压力传感器实时采集滑动过程中的摩擦力数值，后续可通过公式计算动摩擦系数）→数据记录与判定（选取3个同批次试样，每个试样完成8次测试，取正式测试数据的平均值及最小值，依据25N的阈值判定是否合格）。
