项目概况

国网西藏林芝供电公司生产综合楼项目是企业自有资金投资项目，已由国网西藏电力有限公司以藏电发展 (2017) 51 号批准建设。

位于西藏林芝市。包含营业大厅、客户服务室、业务咨询室、营销服务档案室、多功能会议室、信访接待室、输电运检室、高压运检室、配电运检室、综合档案室、低压配电房、综合服务部、物资部等多个功能区域，还设有办公室、总工室等办公场所。

整个生产综合楼及周转房项目预计投资估算总价为 8531.76 万元。采用 EPC 总承包模式，包括勘察、设计、采购、施工安装、总承包管理、整体移交、配合竣工验收、工程保修期内的缺陷修复和保修工作等。

产品概述

KD300DLC系列三相导轨式多功能电能表的核心作用是精准计量特定电路的电能消耗，并依托其 “导轨式安装” 的便捷性和多样化功能，适配不同场景下的用电管理需求，是电力计量与能效监控体系中的关键设备。

该电能表采用先进的电能计量芯片，与成熟的软件技术相结合设计而成，该电能表完全符合GB/T17215.321-2008《1级和2级静止式交流有功电能表》的相关技术要求；能直接精确地测量并显示三相负载的电压、电流、功率、有功电量等，8位LCD显示器循环显示各种信息。具有可靠性好、体积小、重量轻、外表美观、工艺先进、35mmDIN标准导轨式安装等特点；并具有良好的抗电磁干扰、低自耗节电、高精度、高过载、高稳定性、防窃电、长寿命。

该表适用于额定频率为50Hz或60Hz的三相交流线路。供固定安装在室内使用，适用于环境温度不超过-25~+55℃，相对湿度不超过95%，且空气中不含有腐蚀性气体及避免尘沙、霉菌、盐雾、凝露、昆虫等影响。

技术参数

误差限

单相仪表和带平衡负载的多相仪表

带有单相负载的多相仪表，电压线路加平衡的多相电压

起动

在额定电压、额定频率及COSΦ=1的条件下，当电能表负载电流为下表规定值时，电能表能起动并连续计量电能。

功能特点

01、35 毫米标准导轨安装,符合 DINEN50022 标准。

02、标准配置 LCD 显示。

03、标准配置无源电能脉冲输出(有极性),方便和各种 AMB 系统连接,符合IEC62053-21和 DIN43864 标准。04、RS485 数据通信端口,通信协议符合标准 MODBUS-RTU 协议;

05、LED 指示灯指示电能脉冲信号(红色)。

06、标准配置U型接线。

07、电能复费率,具有 4种费率(尖、峰、平、谷),4个时段。

外形尺寸图

接线图

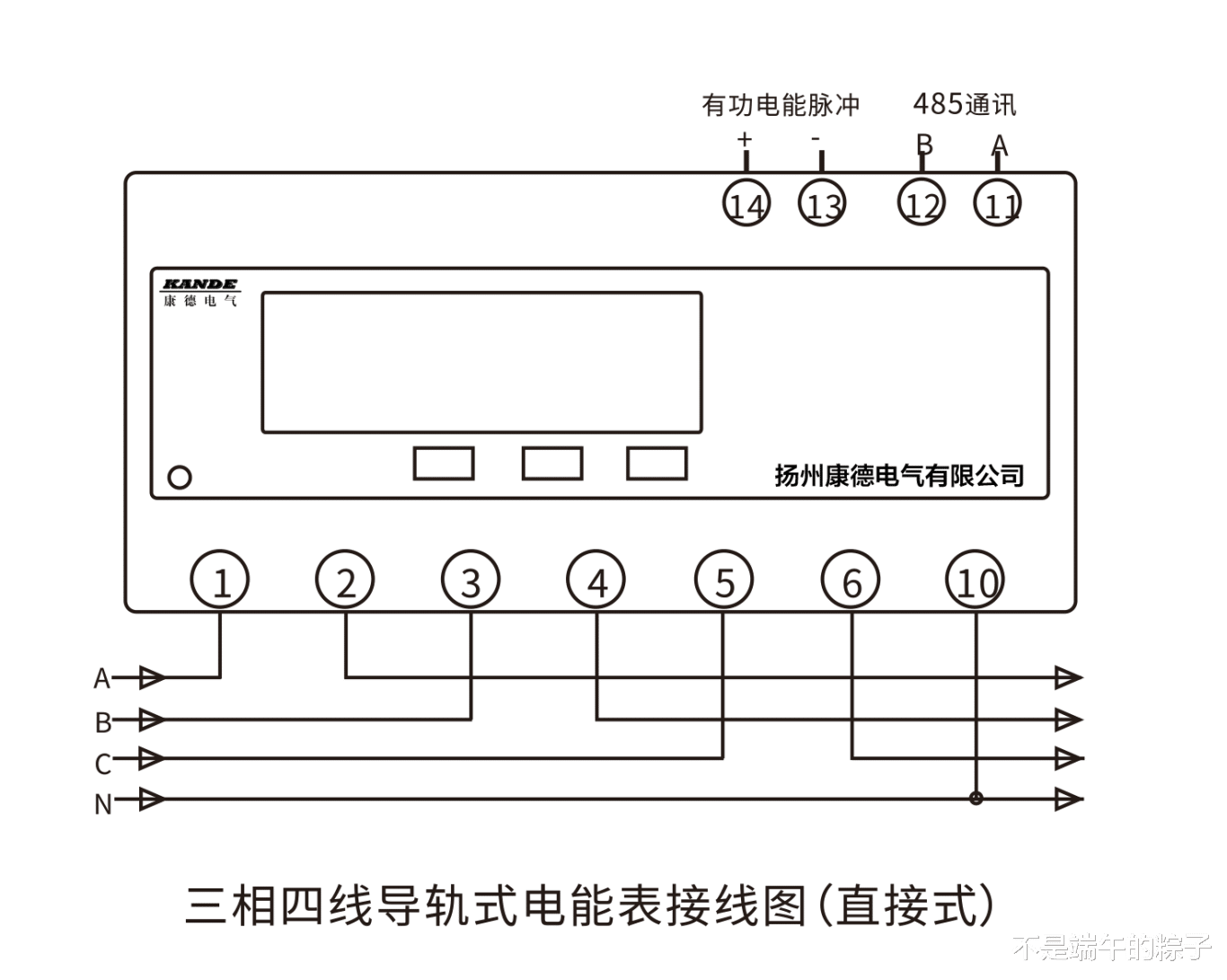

三相四线，直接式

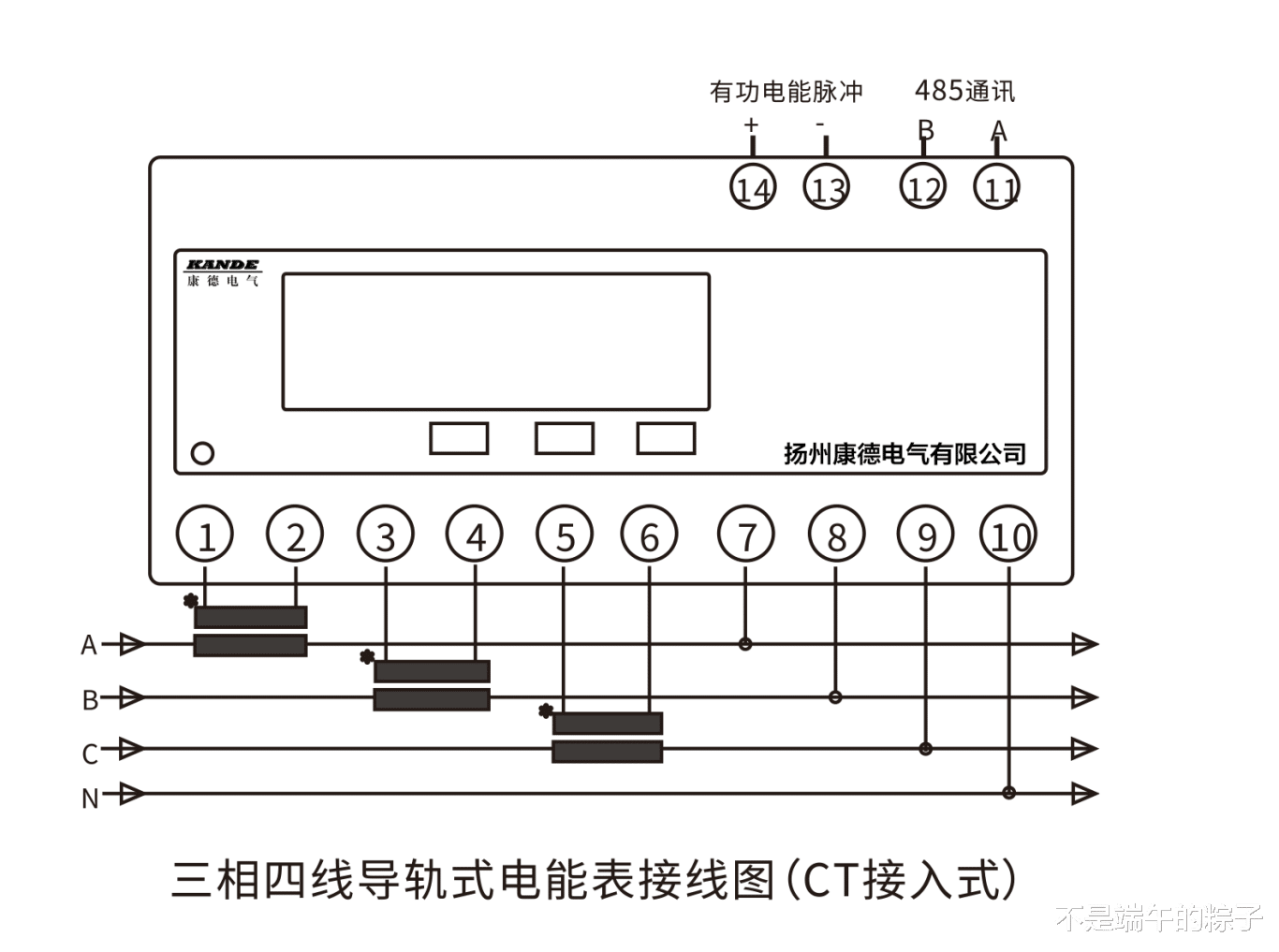

三相四线，电流互感式

规格与选型

电能表规格

注：额定电流栏中，括号前的数值为标定电流值Ib，括号内的数值为额定最大电流值Imax。

功能选型表

注：电能测量包括总有功电能，正、反向有功电能，总无功电能。正、反向无功电能。

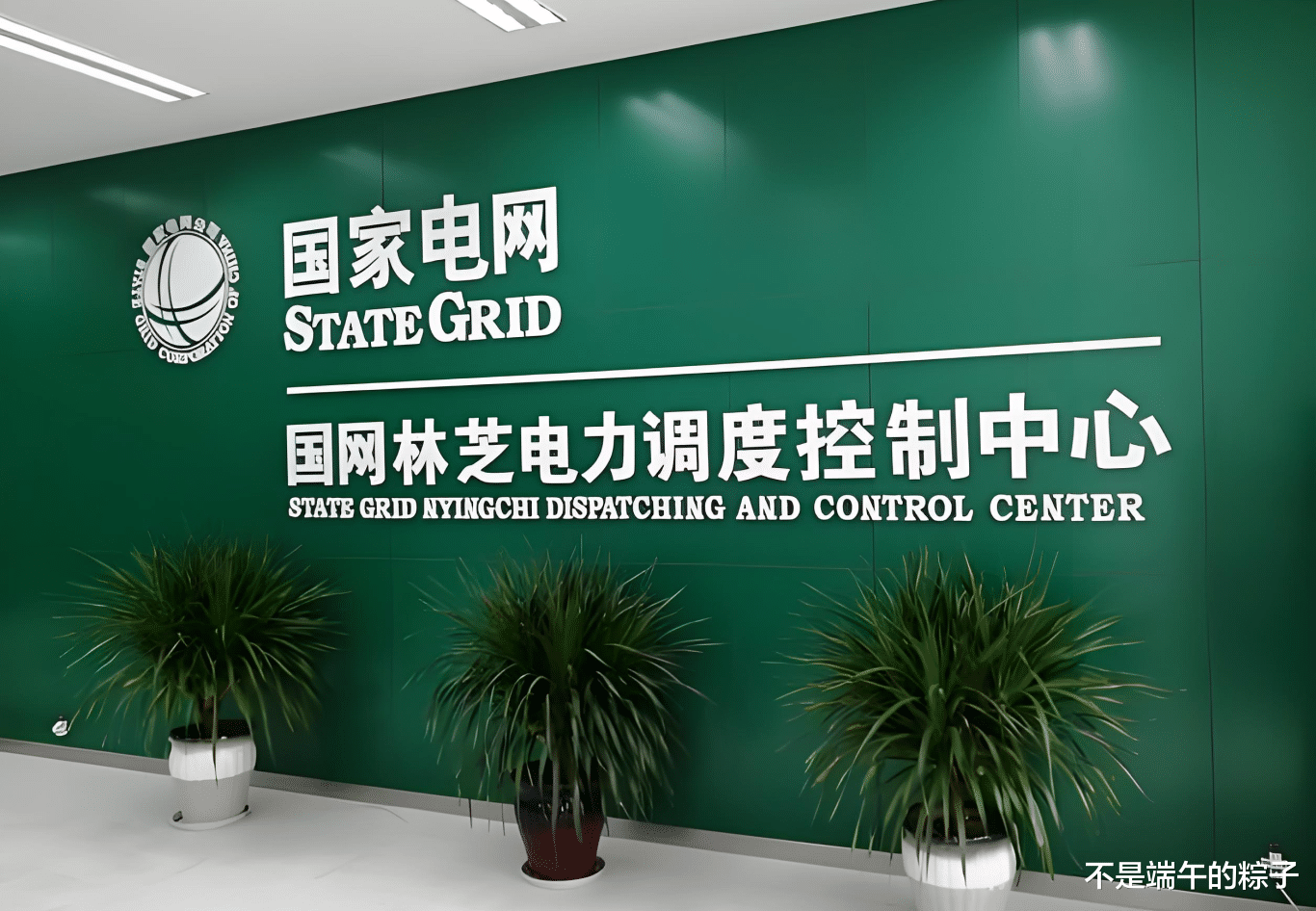

现场照片
