你是否在把激光二极管的输出耦合进单模光纤时，发现功率掉了 30% 甚至更多？或者在做光学镊子、冷原子捕获时，为了得到合适的椭圆光斑而苦苦调试？别急，这篇文章从“椭圆光束的根源”说起，逐层剖析 阿纳莫菲光束整形（Anamorphic Beam Shaping） 的原理、常见方案以及选型、调试秘诀，让你在几步之内把光束形状调到理想状态，耦合效率轻松冲到 > 95 %！

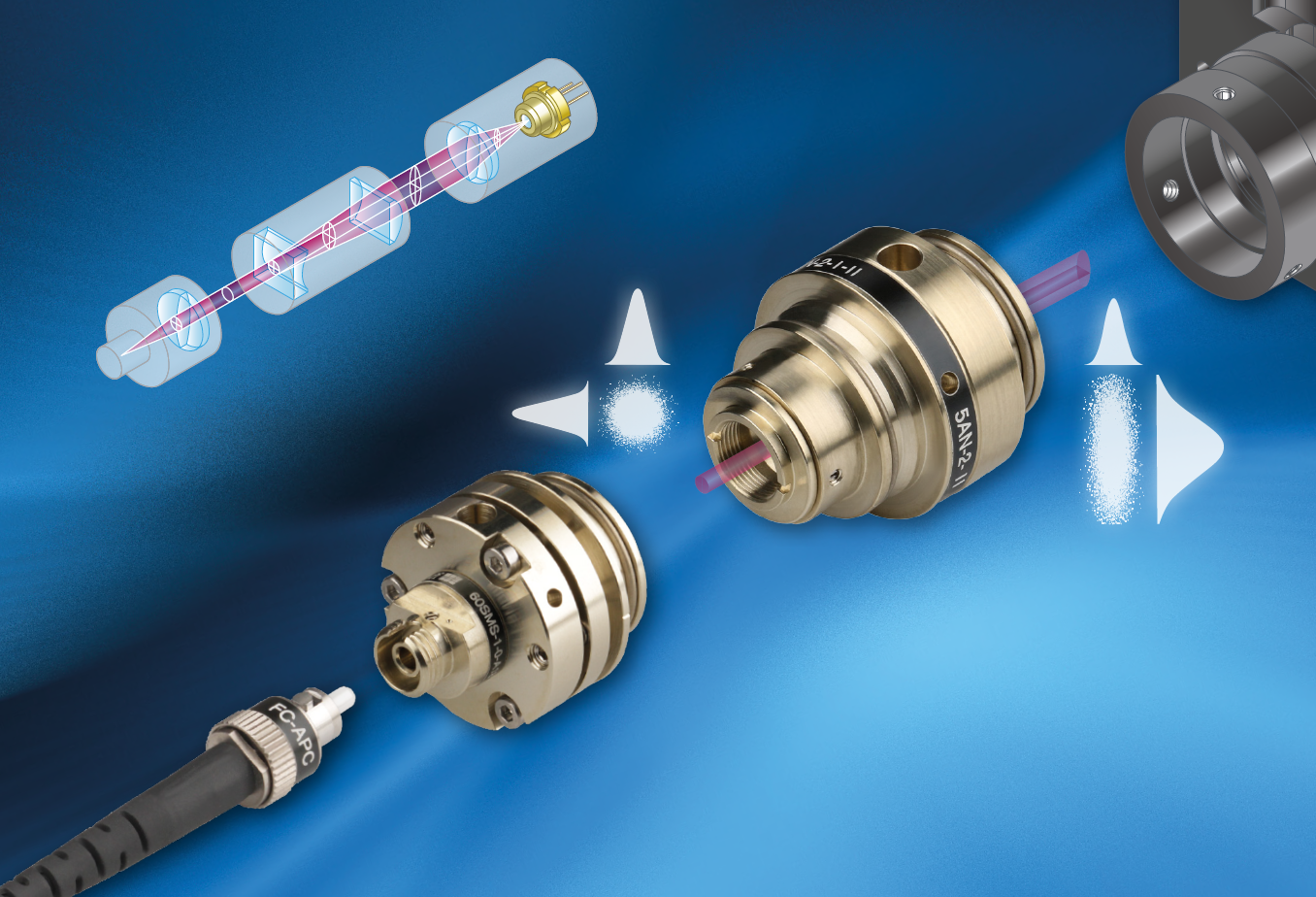

图 1：激光二极管光束的变形整形准直后，光束呈椭圆形。如图所示的 5AN 型柱面透镜望远镜可将光束转换为圆形。
一、椭圆光束从何而来——激光二极管 & 锥形放大器的“体质缺陷”
图 2：带有像散 ΔAs 的激光二极管

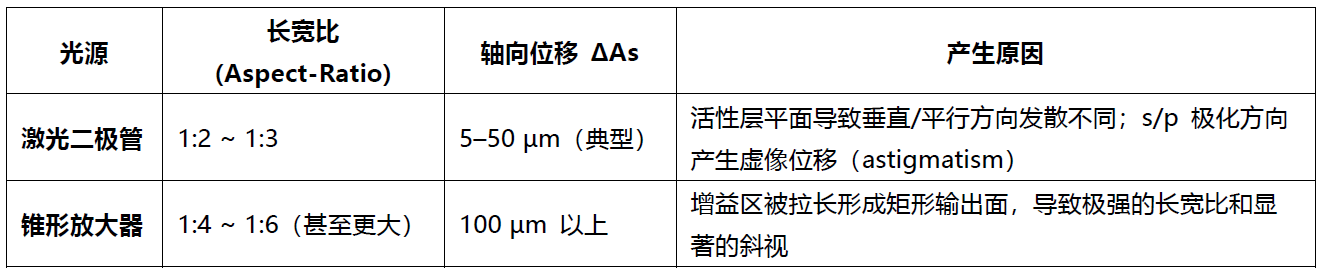

关键点：
• 长宽比 决定光束的椭圆程度。
• ΔAs（轴向位移）导致 斜视（astigmatism），即光束在两个主轴上的聚焦位置不同。
这两者同时存在时，后续的聚焦与耦合会变得极为困难。
二、单模光纤为何只能接受“圆‑高斯‑无斜视”光束
单模光纤的模式场近似 LP₀₁，呈 圆形、近高斯、无斜视。如果入射光束与之不匹配，耦合效率会急剧下降。
• 长宽比 2:1 → 约 64 % 的最高耦合率。
• ΔAs = 20 µm 的斜视 → ~70 %，而 ΔAs = 100 µm 时效率跌至 < 50 %。

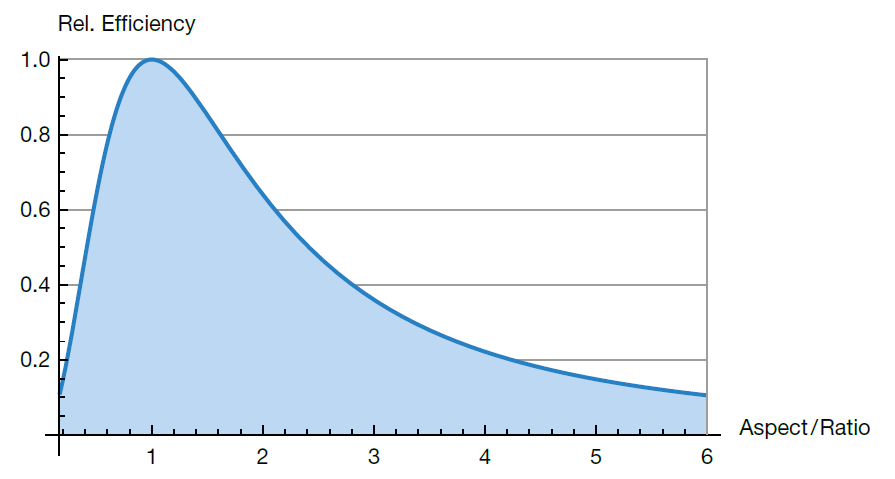

图 3：不同纵横比椭圆光束与单模光纤的相对耦合效率。例如，当纵横比为 2 时，耦合效率可降至约 64%。
图 4：不同像散聚焦距离（0、20、50 及 100 μm）下圆形但存在像散光束的相对耦合效率。本图为波长 660 nm、模场直径 4 μm 条件下的示例。
结论：想要 高功率、低损耗 的光纤耦合，必须同时 纠正椭圆形 与 斜视，才能让光束完美匹配光纤的圆形模式场。
三、阿纳莫菲光束整形技术全景——四大主流方案

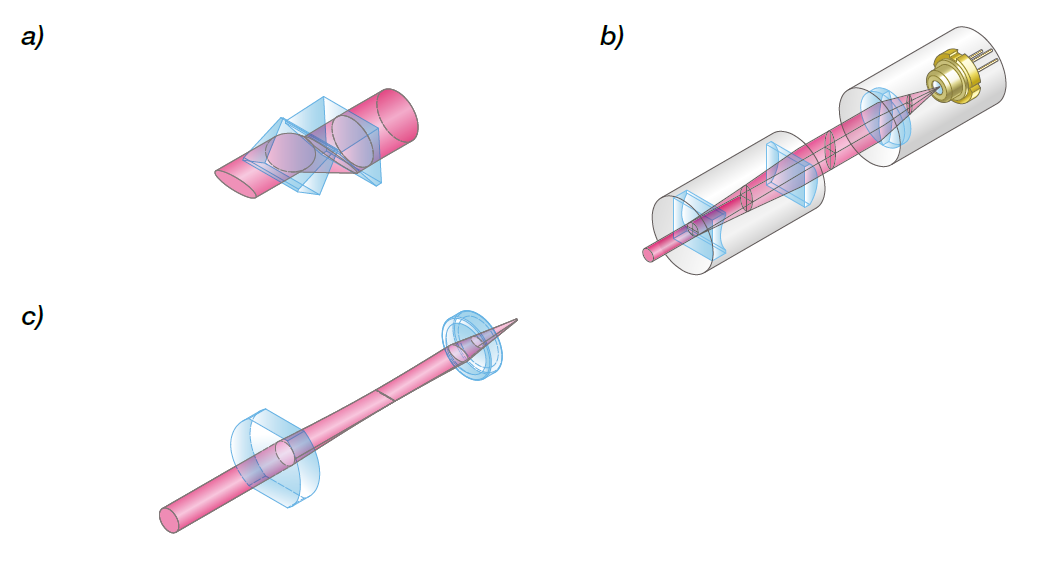

图 5 变形光束整形的几种方法：a) 变形棱镜对，b) 变形柱面透镜望远镜，c) 球面透镜与柱面透镜的组合
从 成本、性能、可调性 综合来看，圆柱望远镜（Cylinder Telescope）是最具性价比的通用方案：既能把 椭圆 → 圆形，也能 圆形 → 椭圆，而且在同一光路中完成 斜视校正。
四、圆柱望远镜的核心原理——把光束“压扁”或“拉伸”并去除斜视
1.工作机理（伽利略式望远镜）
• 正圆柱透镜（焦距 f₁ ）让光束在 长轴方向 会产生发散或收敛。
• 负圆柱透镜（焦距 f₂ ）放置在一定距离 d 处，使长轴的放大倍率 M = -f₂/f₁ （负号表示方向相反）。
• 当 短轴方向 只经过 球面或平面透镜（或直接保持原有状态）时，整体光束形状就被 单向压缩/拉伸。
• 若光束在两个主轴上出现 不同的聚焦距离（即 ΔAs），改变 d 可以让两轴的 波前曲率 同时为平面，彻底消除斜视。
关键点：两个圆柱透镜的光学功率相抵消，所以系统本身可以实现 衍射极限（diffraction‑limited） 的波前质量，而不必使用复杂的非球面或特殊玻璃。
2.调整步骤（实操指南）

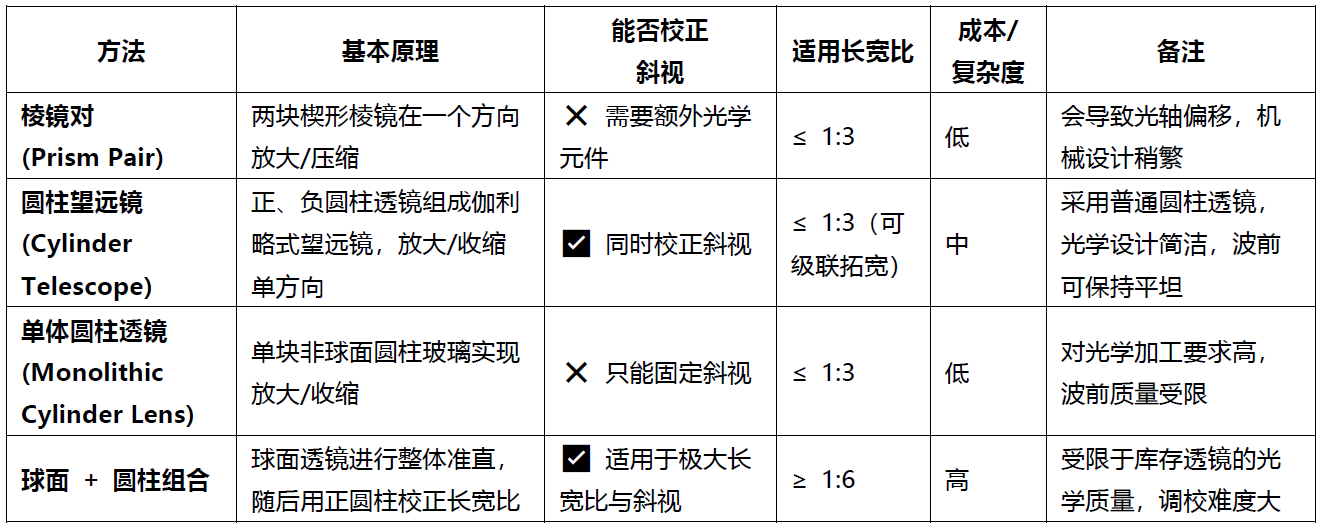

五、选型 & 实用指南——哪种方案最适合你的需求？
六、成功案例速览
1.激光二极管 → 单模光纤（工业生产）
• 光源：660 nm、功率 0.5 W 的单模激光二极管，原始光斑 1:2。
• 整形：圆柱望远镜（f₁ = +50 mm，f₂ = ‑25 mm），调节间距至 75 mm。
• 结果：耦合功率从 320 mW 提升至 470 mW（耦合效率 > 93 %），调试时间从 2 h 降至 20 min。
2.锥形放大器 → 高功率光纤（科研实验）
• 光源：850 nm、输出 3 W、长宽比 1:5、ΔAs ≈ 120 µm。
• 整形：先用两个正圆柱透镜把长轴压至 1:2，再加入负圆柱校正斜视，最终光斑为 4 µm 圆形。
• 结果：单模光纤耦合功率 2.7 W（90 % 以上），光束质量 M² = 1.03，满足高功率实验需求。
3.光学镊子（生物医学）
• 需求：产生宽长比 1:3 的椭圆光斑，用于抓取细胞。
• 方案：使用圆柱望远镜倒置（让圆形光束经过负圆柱→正圆柱），快速得到 1:3 椭圆光斑，且波前仍保持平面，保证力学控制精度。
4.2D‑MOT（量子光学）
• 背景：冷原子实验需要在两个维度上提供宽而均匀的激光束，以形成磁光阱。
• 实现：单模光纤输出的圆形光束经圆柱望远镜（1:3） → 形成横向宽阔的激光带，捕获效率提升约 40%。

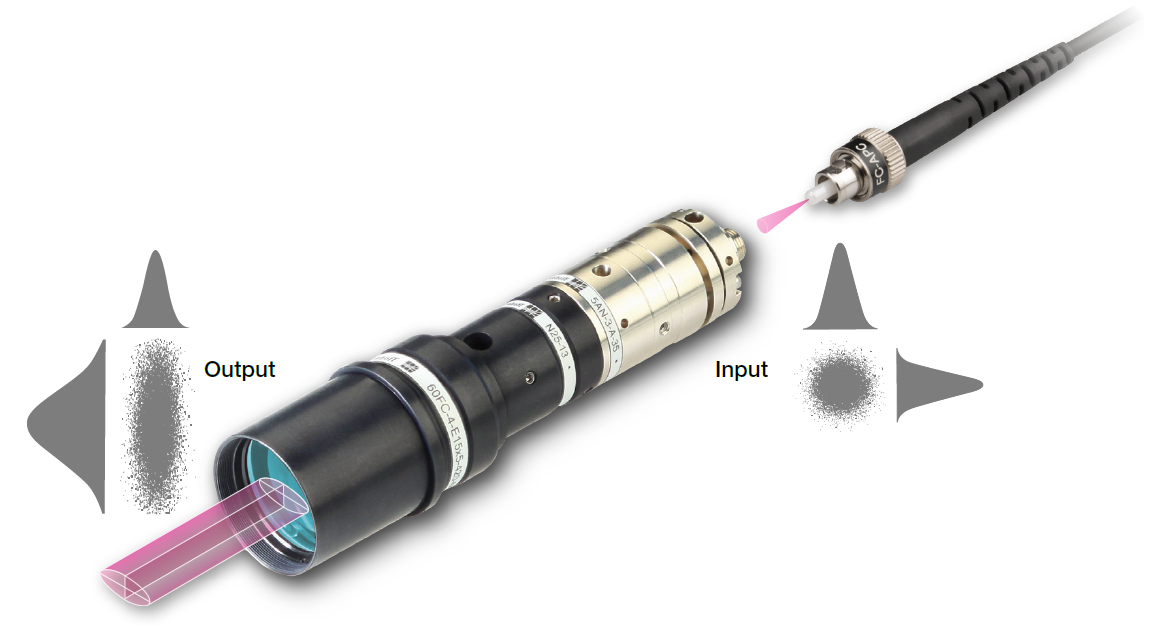

图 6：用于二维磁光阱（2D-MOTs）的椭圆光纤准直器。所采用的 5AN 型柱面透镜望远镜可将光束扩束至 1:3 的纵横比。
七、实施细节与调试技巧
1.光束检测：建议使用 CCD 低噪声相机 或 Beam Profiler，实时监测光斑的 宽度（FWHM） 与 偏心率。
2.M² 评估：通过 Knife‑Edge 法 或 ISO 11146 标准测量束质量，目标 M² ≤ 1.1。
3.安全第一：操作激光时务必佩戴 对应波长的防护眼镜，并在光路上加装 可调光阀 防止意外曝光。
4.防抖固定：光学台上使用 防震垫 与 螺旋锁紧，防止调节后产生微小位移导致耦合效率波动。
5.温度补偿：若工作环境温度变化超过 ±5 °C，建议使用 热膨胀系数相近的玻璃，或在光路中加入 可调焦段 进行动态补偿。
6.多级整形：对于 极端长宽比（> 1:6），可采用 级联二级圆柱望远镜（每一级 1:2~1:3），总倍率乘积得到所需比例，光学布局更紧凑。
结语
无论你是 工业光纤通信、高功率激光加工，还是 量子物理实验，光束形状的精准控制都是成功的关键。本文从根本原因、理论原理、技术选型到实际案例，全方位为你剖析了 阿纳莫菲光束整形 的全部要点。只要选对方案、按部就班调试，你的光束就能随心所欲地在 圆形 ↔ 椭圆形 之间切换，耦合效率、光斑质量都能达到 最高水平。
