本文章由济南乾元仪器有限公司提供

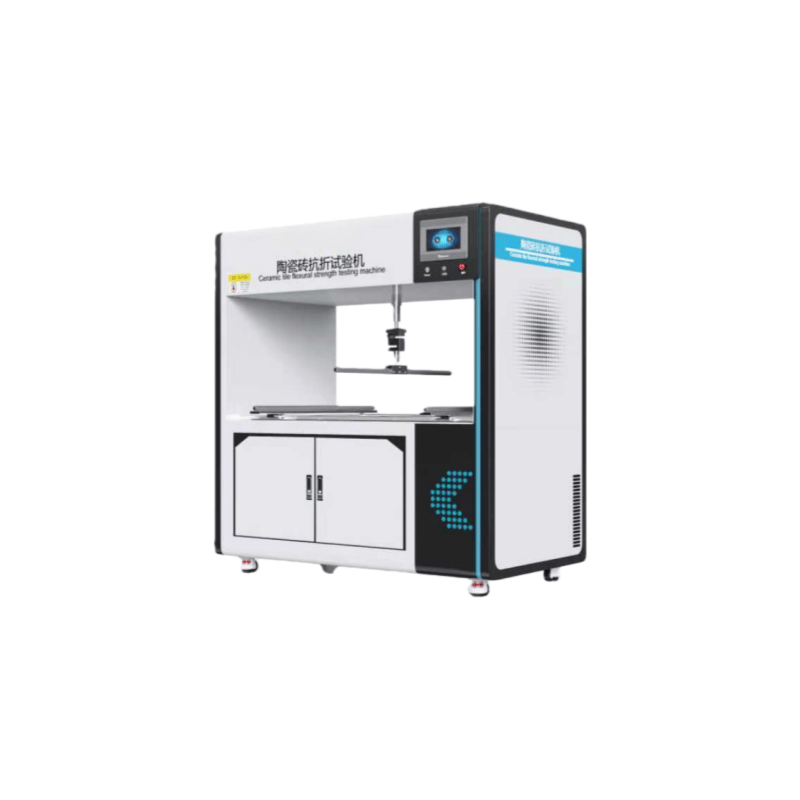

陶瓷砖抗折试验机是一种专门用于测试陶瓷砖及其他脆性非金属材料抗弯强度的设备，以下是关于该设备的详细介绍：

一、工作原理

陶瓷砖抗折试验机主要采用三点弯曲梁试验方法。测试时，将陶瓷砖试样放置在两个支承辊上，中间施加一个压辊进行加载。随着载荷的增加，试样会发生弯曲变形，直至断裂。通过测量断裂时的载荷，结合试样的几何尺寸（支点距离、宽度、厚度），可计算出陶瓷砖的断裂模数（抗弯强度）。计算公式如下：

σ=2bh23FL

其中：

σ：断裂模数（MPa）

F：试样断裂时的载荷（N）

L：支点距离（mm）

b：试样宽度（mm）

h：试样断裂面最小厚度（mm）

二、主要功能

抗弯强度测试：精确测量陶瓷砖、瓦等材料的抗弯强度，评估其力学性能。

断裂模数测定：通过三点弯曲试验，计算材料的断裂模数，反映其抗断裂能力。

多材料适用性：除陶瓷砖外，还可用于大理石板、玻璃板、石膏板等脆性非金属材料的弯曲强度测试。

数据记录与分析：配备高精度传感器和数显系统，实时显示测试数据，支持数据存储和打印。

三、技术参数

试验力范围：通常为0-10kN（可定制更高力值）。

分辨率：1N或更高，确保测试精度。

示值相对误差：±1%以内，符合国际标准要求。

试样最大尺寸：600×600mm（可定制更大尺寸）。

支承辊间距：可调范围70-1000mm，适应不同规格试样。

加载速度：0.01-300mm/min可调，满足不同测试标准。

工作台行程：≥70mm，确保测试空间充足。

电源：AC 220V±10%，50Hz。

四、结构组成

主机部分：

加载系统：由电机、同步带、同步轮等组成，实现匀速加载。

底座与工作台：提供稳定的支撑和测试空间。

支承辊与压辊：支承辊可绕轴线转动或微量摆动，压辊可上下微量摆动，确保加载均匀。各辊工作面包有5mm厚硬橡胶层，防止试样滑动。

传感器：高精度拉压传感器，实时测量加载力值。

数显测力部分：

数显控制器：显示测试数据，支持校准、峰值保持、清零等功能。

软件系统：可选配微机控制系统，实现试验数据曲线动态显示、试验报告打印等功能。

五、操作步骤

水平调整：使用水平仪调整试验机基础螺丝，确保设备水平。

启动电源：接通电源总开关，预热设备。

安装试样：根据试样尺寸调节支承辊跨距和定位块位置，确保试样居中。调节压辊配重块，使压辊保持水平。

设定行程：调整上、下行程设定环，防止设备过载。

选择测试速度：根据测试标准设定加载速度。

归零操作：开启显示器，将所有显示数值归零。

开始测试：启动马达，中联板下降开始测试，显示器实时显示拉力数值。试样断裂时，荷重保持最大值，记录数值。

取下试样：测试完成后，取下断裂试样，关闭电源。

六、应用领域

陶瓷行业：用于陶瓷砖、瓦等产品的质量控制和研发测试。

建材行业：测试大理石板、石膏板等材料的弯曲强度。

质检机构：为建筑工程质量检测站、产品质量检验所等提供检测设备。

科研院校：用于材料力学性能研究和教学实验。
