一、方案核心测量原理

雷达水位监测方案依托 FMCW 调频连续波原理实现非接触式水位测量，核心设备由发射接收装置、信号处理器、天线等部件组成，采用发射 - 反射 - 接收的工作模式。设备天线向水面发射低功率电磁波，电磁波经水面反射后被接收装置捕捉，信号处理器对反射信号分析计算，结合电磁波恒定传输速度测算出天线至水面的距离，搭配水底基准面测量数据即可得出实际水位。设备采用平面微带阵列天线设计，发射功率处于极低水平，对人体及周边自然环境无任何伤害。

二、核心设备核心性能参数

测量范围为 0-40 米

测量精度 ±1 厘米，最高可达 ±5 毫米

分辨率稳定在 1 毫米

供电范围 9-24V，典型工作电压为 12V

12VDC 工况下功耗＜30mA

工作温度 - 30 至 60℃，储存温度 - 35 至 75℃

相对湿度适应范围 0-95RH

通信接口为 RS485（Modbus）

防护等级达到 IP68

外壳材质选用铝合金

三、设备规范安装要求

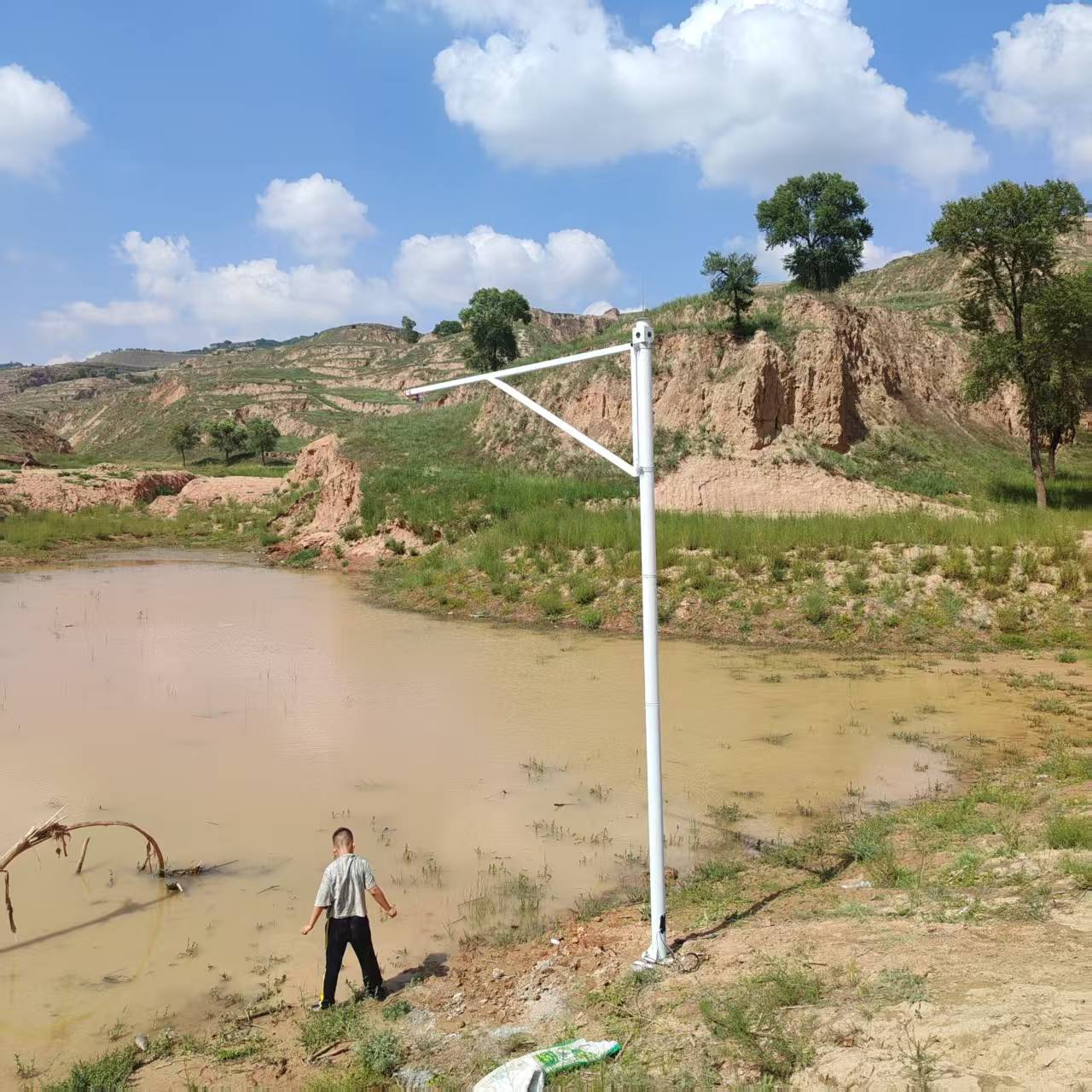

现场施工技术人员强调，设备安装规范直接影响监测数据精准度，需安装在河流、渠道的顺直段与水流均匀处，规避乱流、旋涡对测量信号的干扰。设备照射的水面周边需清理干净，无杂物、树枝等漂浮物遮挡，安装时保证设备与水面平行，且水面与设备的距离处于量程范围内。设备可根据现场地形与水文条件，灵活选用桥梁安装、立杆安装两种常规方式。

四、实际项目应用场景

在某流域江河防洪监测项目中，该方案完成了沿线 10 余个监测点位的设备部署，适配野外山区无人值守的环境特点，实现全天候连续水位监测，汛期实时回传的精准水位数据为当地水利部门的防汛调度、险情预警提供了关键数据支撑。在城郊水库水资源调度项目中，设备凭借 IP68 的高防护等级，在雨季高水位、多漂浮物的复杂工况下稳定运行，连续采集的水位数据也为水库灌溉供水的科学调配提供了依据。

五、方案整体应用价值

DX-WLX-1雷达水位计一体化设计的设备无可动部件，从根源上避免机械磨损，非接触式测量模式不受介质物理特性、大气环境等因素影响，搭配滤波功能可有效排除虚假干扰，实现水位数据连续在线采集。方案适配江河、水库、海水等多类水域监测需求，免维护的特性大幅降低运维成本，其提供的精准、实时水位数据，成为水利监测、防洪预警、污水处理等工作的重要数据支撑，推动水文监测工作向智能化、精准化方向发展。
