驱动MOS管所需的栅极电流并非固定值，而是由开关速度、栅极电荷及电路寄生参数共同决定的动态需求。其核心目标是在目标时间内将栅极电容充满或放尽，确保MOS管可靠导通与关断，同时平衡EMI与损耗。以下从理论计算、工程实践到选型校验，系统阐述驱动电流的确定方法。
一、驱动电流的理论基础
1.1 核心公式：I_g = Q_g / t_sw
驱动电流的基本计算式为 I_g = Q_g / t_target，其中 Q_g 为总栅极电荷（单位 nC），t_target 为期望的开关时间（单位 ns）。
计算示例：某 48V/20A 电机驱动选用 IRLZ44N（Q_g=48nC），要求开关时间 tr=50ns，则所需驱动电流 I_g = 48nC / 50ns = 0.96A。这意味着驱动芯片必须提供至少 1A 的峰值拉电流（开通）和灌电流（关断）。
实际裕量：由于驱动回路存在寄生电感（约 5-10nH）和驱动芯片内阻（约 1-2Ω），实际驱动电流需乘以 1.3-1.5 的安全系数，故 I_g_actual ≥ 1.3 × I_g。
1.2 开关时间与功耗的权衡
开关时间并非越短越好。tr=20ns 时，di/dt=I_load/tr 可达 1A/ns，在 50nH 寄生电感上产生 50V 尖峰，加剧 EMI 与电压应力。工程推荐 tr 取 50-100ns，对应驱动电流为 Q_g/50ns 至 Q_g/100ns。
工程经验：开关损耗 P_sw = 0.5×VDS×ID×(tr+tf)×f_sw。若 f_sw=100kHz，tr=50ns，VDS=48V，ID=20A，则 P_sw=4.8W。若 tr 降至 20ns，P_sw 增至 12W，效率下降 3 个百分点。因此驱动电流需综合考量效率与 EMI。
二、不同应用场景的驱动电流需求
2.1 小信号 MOS 管（<1A）
用于 LED 驱动、传感器接口，Q_g<5nC，开关频率 100kHz-1MHz。
驱动电流：0.1-0.5A 足够
驱动芯片：MCU 的 GPIO（输出能力 4-20mA）需外推挽驱动（如 2N3904/2N3906 构成的图腾柱）
典型型号：2N7002（Q_g=0.5nC），tr=10ns 时仅需 50mA
2.2 中功率 MOS 管（1-10A）
用于 DC-DC 转换器、小型电机，Q_g=10-30nC，f_sw=50-200kHz。
驱动电流：0.5-2A
驱动芯片：TC4420（峰值 1.5A）、UCC27511（4A）
典型型号：BSC030N08NS（Q_g=25nC），tr=50ns 需 0.5A，tr=25ns 需 1A
2.3 大功率 MOS 管（10-100A）
用于电机驱动、电源适配器，Q_g=30-100nC，f_sw=20-100kHz。
驱动电流：2-5A
驱动芯片：IR2110（拉/灌 2A）、UCC27712（4A）
典型型号：IRF3205（Q_g=140nC），tr=100ns 需 1.4A，tr=50ns 需 2.8A
2.4 超大功率/SiC MOS 管（>100A）
用于电动汽车、充电桩，Q_g=50-150nC，f_sw=20-50kHz。
驱动电流：5-10A
驱动芯片：UCC21732（10A）、Si8233（4A）
典型型号：C3M0120090D（Q_g=75nC），tr=50ns 需 1.5A，但为抑制振铃，实际驱动 5A
三、驱动电路拓扑的电流供给能力
3.1 图腾柱驱动
由两个三极管（NPN+PNP）构成，成本低但性能受限：
最大电流：I_max = h_FE × I_base。若驱动管 h_FE=100，基极电流 20mA，则 I_max=2A
限制：高频下电流增益下降，实际能力约 1-2A
3.2 专用驱动 IC
集成 CMOS 输出级，性能优异：
低成本型：如 TC4420，峰值 1.5A，持续 0.5A，适合 Q_g<30nC
高功率型：如 UCC27511，峰值 4A，持续 2A，适合 Q_g<100nC
隔离型：如 Si8233，峰值 4A，带隔离，适合桥式拓扑
3.3 推挽驱动
用两个 MOS 管（NMOS+PMOS）构成推挽，驱动能力最强：
峰值电流：取决于上管/下管的 R_DS(on)，若 R_DS(on)=0.5Ω，驱动电压 12V，则 I_peak=24A
应用：千瓦级电源，Q_g>100nC 时采用
四、PCB布局对驱动电流的影响
4.1 寄生电感的影响
驱动回路电感 L_g 会限制 di/dt，实际驱动电流 I_actual = (Vdrive - Vgs) / (R_g + R_driver + 2πf×L_g)。若 L_g=10nH，f=10MHz（开关边沿等效频率），则感抗 X_L=2π×10M×10n=0.6Ω，与驱动内阻叠加，限制电流上升。
布局要求：驱动走线长度<10mm，宽度>0.5mm，与功率地分开，采用开尔文接法。
4.2 栅极电阻的折衷
Rg 同时影响驱动电流与阻尼：
Rg 过小：I_g 大，开关快，但振铃严重，EMI 超标
Rg 过大：I_g 小，开关慢，损耗增加
工程取值：Rg = (Vdrive - Vplat) / I_target。若 Vdrive=12V，米勒平台 Vplat=7V，目标 I_g=2A，则 Rg=2.5Ω。实际取 5-10Ω，平衡速度与稳定性。
五、工程实践黄金法则
法则一：驱动电流 I_g = 1.5 × Q_g / t_target，保留 50% 裕量以应对寄生参数
法则二：对于 20-50kHz 开关频率，驱动电流取 1-2A；对于 100-200kHz，取 2-4A
法则三：万用表法估算——若用手指触碰栅极，MOS 管能导通，说明 Q_g<50nC，驱动电流 1A 足够
法则四：若驱动芯片输出电流不足，用图腾柱或推挽增强，而非盲目增大 Rg 减慢开关
法则五：驱动电流能力必须在整个温度范围内（-40℃至125℃）验证，高温下 MOSFET 阈值电压漂移，驱动能力可能下降 20%
六、常见误区与规避
误区1：驱动电流越大越好
后果：di/dt 过大，电压尖峰>200V，器件击穿
规避：按 Q_g/t 计算，不超过 5A（除非 Q_g>150nC）
误区2：仅用 MCU GPIO 驱动
后果：GPIO 输出 4-20mA，开关时间>1μs，损耗剧增
规避：Q_g>5nC 时必须用专用驱动 IC
误区3：忽略驱动回路电感
后果：实际驱动电流不足，开关速度远低于预期
规避：PCB 布局时驱动走线长度<10mm，与功率地隔离
误区4：Rg 取值随意
后果：Rg=0Ω 时振铃严重，Rg=100Ω 时损耗大
规避：按 (Vdrive-Vplat)/I_target 计算，取 5-50Ω
七、典型应用计算实例

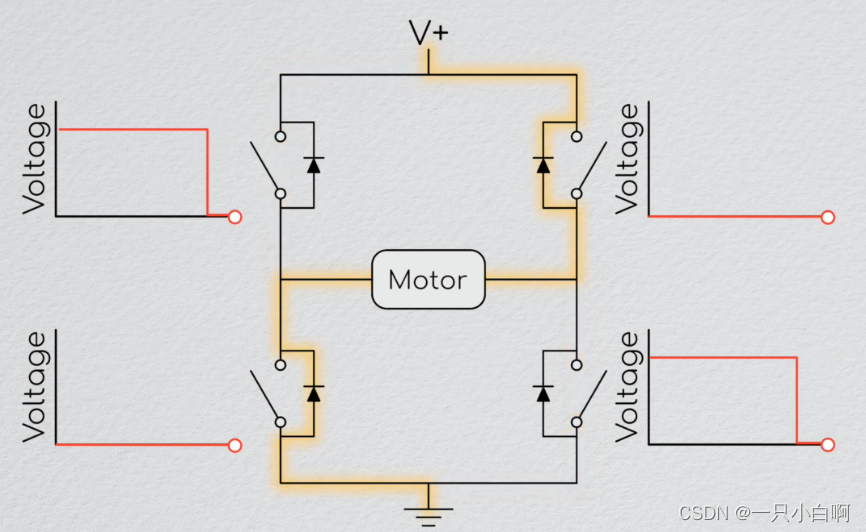

场景：48V/20A 无刷电机驱动，f_sw=20kHz，选 IRLZ44N（Q_g=48nC）
步骤1：目标开关时间 tr=50ns（平衡 EMI 与损耗）步骤2：理论驱动电流 I_g = 48nC / 50ns = 0.96A步骤3：留 50% 裕量，I_g_target = 0.96 × 1.5 = 1.44A步骤4：选 TC4420（峰值 1.5A），Rg = (12V-7V)/1.5A = 3.3Ω，取 4.7Ω步骤5：实测 VGS 上升时间 45ns，VDS 尖峰 65V，振铃幅度 1.5Vpp，满足要求
结论：该场景下驱动电流能力需≥1.5A，实际选择 1.5A 驱动芯片与 4.7Ω 栅极电阻。
核心总结：驱动电流需根据 Q_g 与目标开关时间精确计算，并保留 50% 裕量。小功率（<1A）用 0.5A 驱动，中功率（1-10A）用 2A 驱动，大功率（>10A）用 5A 驱动。栅极电阻需匹配驱动电流以抑制振铃，PCB 布局是确保驱动能力兑现的关键。
