德国“勃兰登堡”级多用途护卫舰
1. 基本概况
- 级别：F123型，通称“勃兰登堡”级
- 设计定位：多用途护卫舰。核心任务是反潜、区域防空、反舰及远洋护航。
- 历史意义：作为德国统一后为全新安全环境设计的第一型主战舰艇，它取代了老旧的“汉堡”级驱逐舰和“科隆”级护卫舰，是德国海军从“前沿防御”的近海舰队向“全球存在”的蓝水海军过渡的基石。
2. 性能参数
项目 参数
标准排水量‌ 4,490吨
满载排水量 4,700吨
舰长 138.8米
舰宽 16.7米
吃水 4.4米
动力系统 柴-燃联合动力，2台LM2500燃气轮机 + 2台柴油机
最大航速 29节
续航力 4,000海里/18节
舰员编制 228 人
3. 核心技术与设计特点
- 模块化设计
- 采用德国布洛姆·福斯造公司提出的‌MEKO设计理念，将武器、电子设备等系统集成于‌66个标准功能模块‌中，实现快速更换、升级与维护，大幅降低全寿命周期成本 。‌‌
- 隐身外形设计‌
- 舰体与上层建筑采用‌内倾角度（最大14度）‌，减少雷达反射截面积；
- 使用‌V形双烟囱‌和多面体造型，优化红外与雷达信号特征；
- 排气口设置在‌水线附近‌，并配备冷却措施，显著降低红外特征 。‌‌
- 高生存能力结构
- 全钢质舰体，避免铝材在战损时产生有毒气体；
- 设有‌六组双层防火隔舱壁‌和‌三条箱型梁衍强化甲板‌；
- 战情中心、无线电室等关键舱室加装‌破片防御衬层‌；
- 电力线路布置在‌舷侧箱型梁衍内‌，提高抗损性 。‌‌
- 动力系统
- 采用‌柴油-燃气联合推进：
- 2台‌MTU 20V 956 TB92柴油机‌（巡航用）；
- 2台‌通用电气LM-2500燃气轮机‌（高速用）；
- 最高航速‌29节‌，18节航速下续航力达‌4000海里‌ 。‌‌
4. 武器与传感器系统
- 武器系统
- ‌‌舰炮‌
- ‌1门奥托·梅莱拉76mm/62倍径MK-75型速射舰炮‌。
- ‌防空导弹‌
- ‌16单元MK-41 Mod 3垂直发射系统‌，配备‌16枚RIM-7M“海麻雀”中程防空导弹‌（未来可换装RIM-162 ESSM）。
- ‌2座21联装MK-49“拉姆”近程导弹发射器‌，发射RIM-116“拉姆”点防御导弹，射程约9.5公里。‌‌
- ‌反舰导弹‌
- ‌2座双联装MM-38“飞鱼”反舰导弹发射器‌，共4枚，射程约42公里；未来可换装‌8枚AGM-84“鱼叉”反舰导弹‌，射程120公里。‌‌
- ‌反潜武器‌
- ‌2座双联装324mm MK-32 Mod 9鱼雷发射管‌，发射‌Mk 46或DM.4轻型反潜鱼雷‌。
- ‌2架大山猫或NFH-90反潜直升机‌。‌‌
- ‌近防机炮‌
- ‌2门MLG-27 27mm遥控自动机炮‌。
- 电子系统
- ‌作战系统‌：‌SEWACO FD‌ 分散式战斗系统（原SATIR系统升级）
- ‌雷达‌：
- 1 × ‌SMART-S 3D‌ E/F频多波束对空/对海搜索雷达（追踪160空中+40水面目标，作用距离105km）
- 1 × ‌LW 08‌ D频2D对空搜索雷达
- 2 × ‌Raytheon Redpath‌ I频导航雷达
- ‌声纳‌：
- 1 × ‌DSQS-23B‌ 舰首主/被动中频声纳
- 1 × ‌TASS 6-3 (LFTASS)‌ 拖曳阵列声纳
- ‌电子战‌：FL-1800S/2 电抗系统 + MK-36 + SCLAR诱饵发射器
- ‌光电系统‌：Signaal MWCS 光电射控系统
5. 建造与服役
- 建造数量：共建造4艘，由德国布洛姆·福斯造船厂、霍瓦兹造船厂 和 北海造船厂 等船厂建造 。

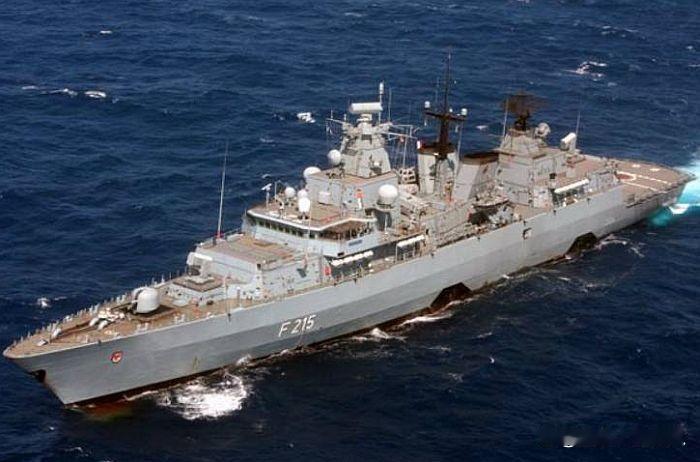

‌-“勃兰登堡”号（F215）:1994年服役

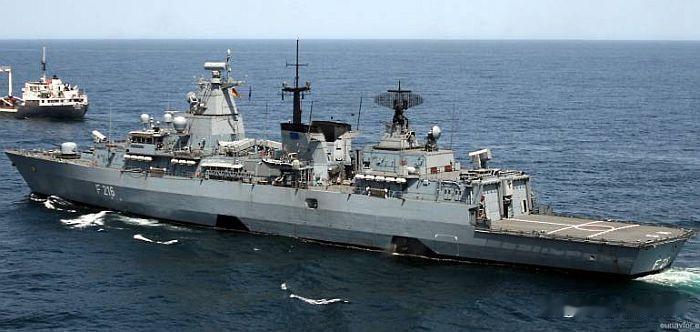

‌-“石勒苏益格-荷尔斯泰因”号（F216）:1995年服役

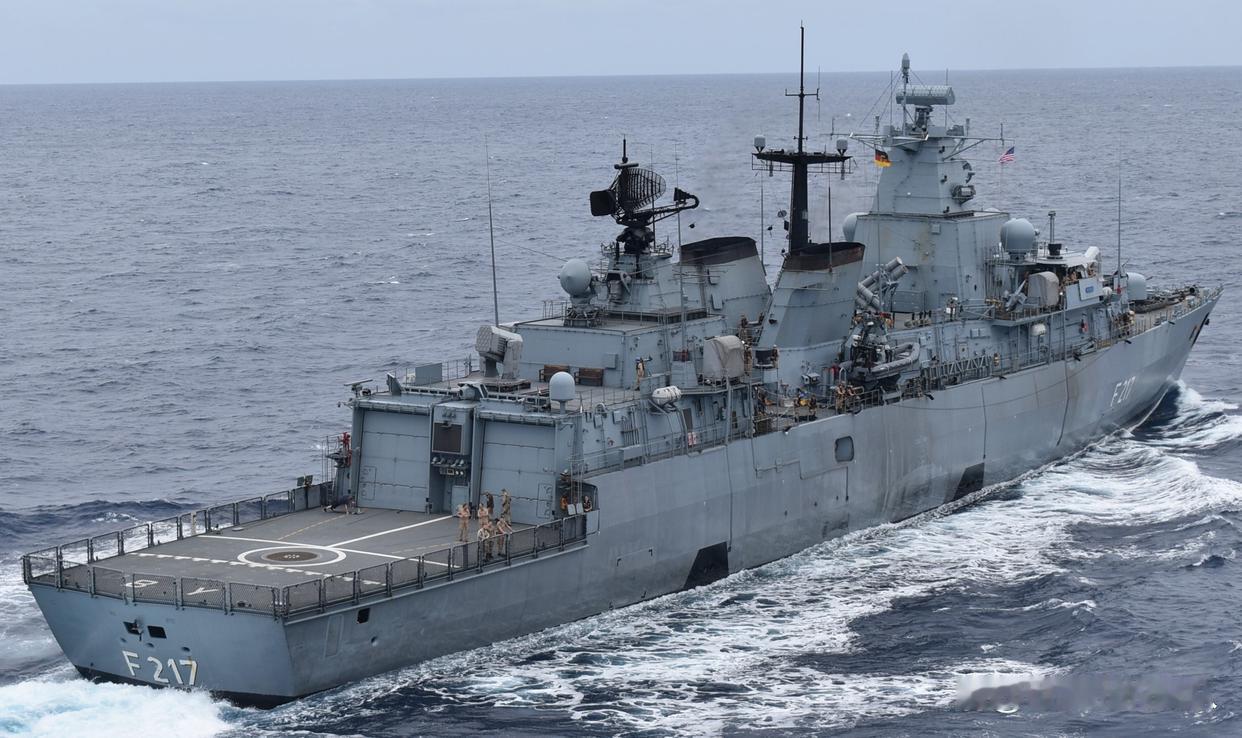

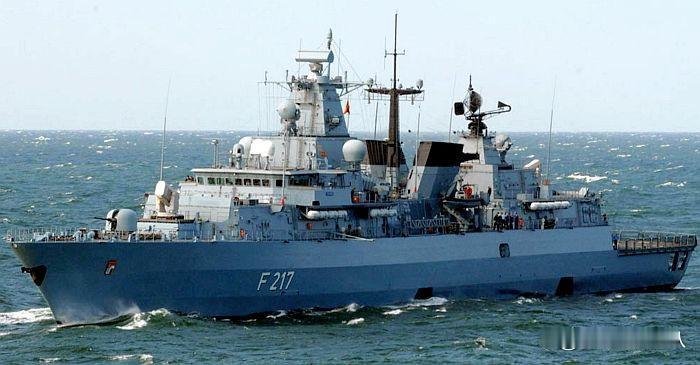

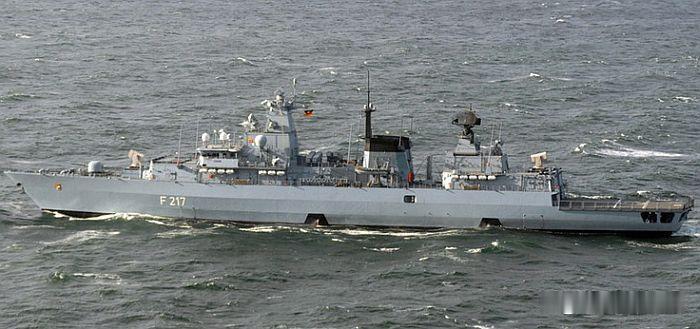

‌-“拜仁”号（F217）:1996年服役

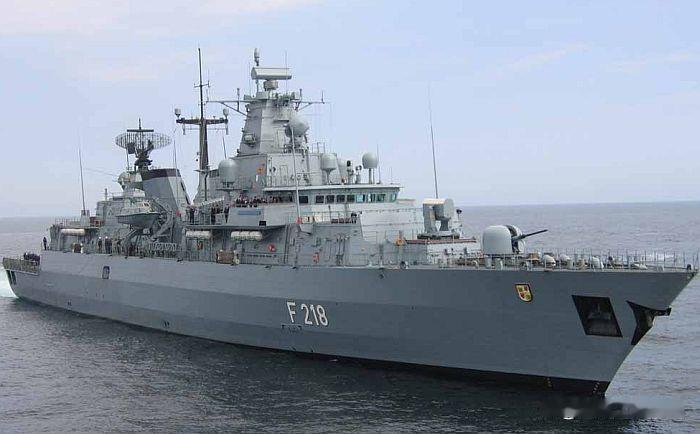

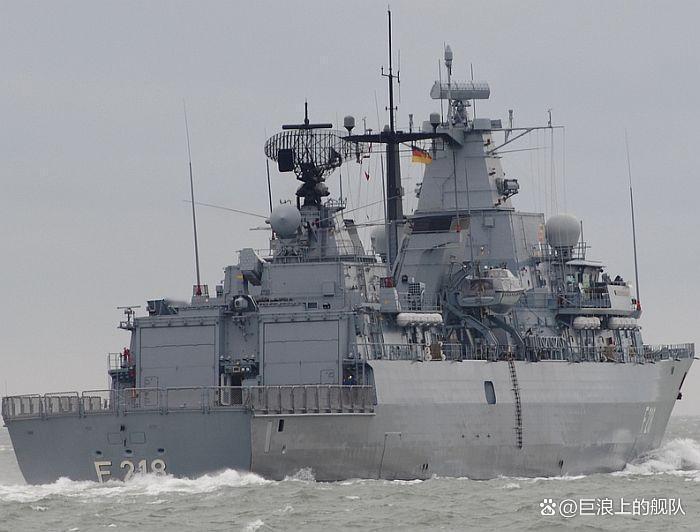

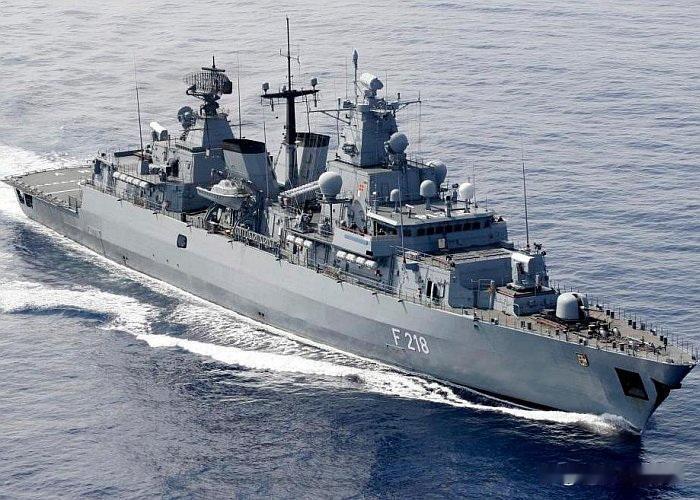

‌-“梅克伦堡-前波莫瑞”号（F218）:‌1996年服役
6. 优势与局限
- 优势：
1. 均衡可靠的多功能性：在反潜、防空、反舰方面没有明显短板，是可靠的“多面手”。
2. 模块化设计：基于MEKO系列模块化理念，便于维护、升级和武器系统更换，提升了全寿命周期经济性。
3. 隐身性能突出‌：上层建筑内倾14度、多面体烟囱、降低红外与声学信号，雷达反射面积仅为前代“不来梅”级的十分之一。
- 局限：
1. 区域防空能力有限：缺乏远程区域防空导弹，防空覆盖范围较小。
2. 升级进度滞后‌：虽计划在2030年前完成雷达与火控系统升级，但截至2026年，部分舰艇仍沿用老旧设备。
3. 反潜拖曳声纳未全面列装‌：仅F-217“拜仁”号曾测试TASS 6-3拖曳阵列声纳，其余舰只未加装，水下探测能力不均衡。
