跨学科融合与层级创新：电子封装技术的核心价值与研究前沿

电子封装是集成电路芯片生产的核心收尾工序，更是连接器件与系统的关键桥梁，其工艺水平直接决定微电子产品的质量稳定性与市场竞争力。据国际行业共识，在微电子器件的全生命周期成本构成中，设计、芯片生产、封装测试各占三分之一，形成 “三分天下” 的格局，凸显了封装技术在产业生态中的战略地位。

作为一门综合性极强的新型高科技学科，电子封装的研究覆盖材料科学、微细加工技术、无机与聚合物工程、大型生产设备研发、计算力学等多个领域，涉及范围之广、交叉维度之深，在现代工业技术中实属罕见。当前，全球封装技术正迎来爆发式发展，既面临着前所未有的技术挑战，也孕育着颠覆性的创新机遇，成为电子信息产业升级的重要突破口。

封装的原始核心诉求是保护电路芯片免受物理冲击、化学腐蚀等外界环境因素影响，确保芯片稳定工作。随着技术演进，其定义不断拓展：

芯片封装：通过膜技术与微细加工技术，将芯片及相关功能要素在框架或基板上完成布置、粘贴固定、电路连接，引出接线端子后，采用可塑性绝缘介质灌封固化，形成结构化模块的工艺过程；

电子封装工程：依据电子整机的性能要求，将基板、芯片封装体、分立器件等核心要素进行系统级连接与装配，实现特定电气性能、物理性能的集成，最终转化为整机装置或功能设备的综合工程。

电子封装已从单一的 “保护功能” 升级为多维度的 “性能保障体系”，核心功能包括：

电源分配：为芯片及组件提供稳定的供电通路；

信号分配：实现各类电信号的高效传输与隔离；

散热通道：导出芯片工作时产生的热量，避免过热失效；

机械支撑：为芯片提供结构固定与抗冲击保护；

环境保护：隔绝湿度、粉尘、化学物质等外部干扰。

电子封装技术遵循从微观到宏观的层级化集成逻辑，按组装复杂度分为四个核心层次（含零级封装），各层次依次衔接、逐级集成：

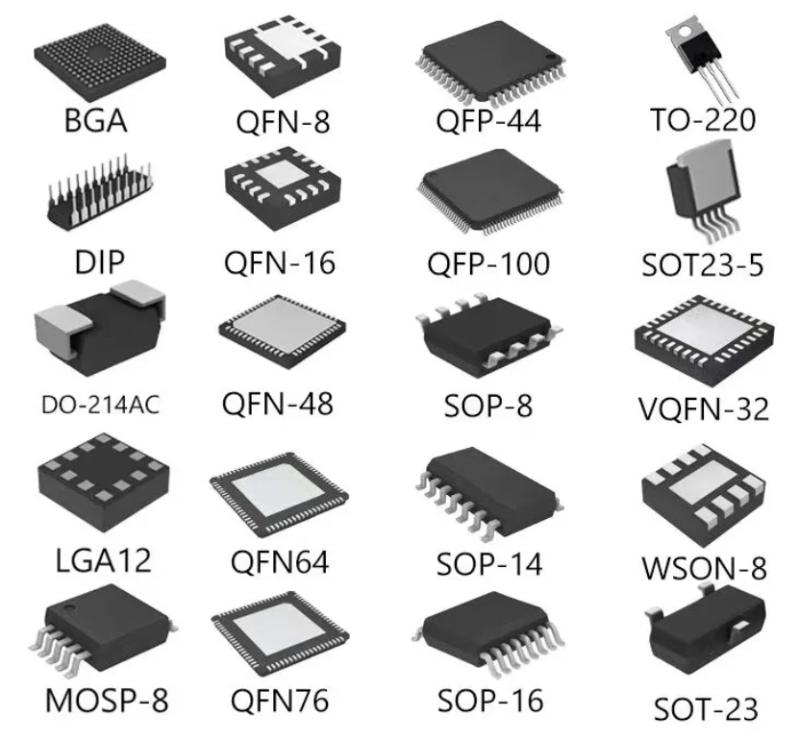

电子封装的分类维度丰富，核心分类方式及典型类型如下：

单芯片封装：单一封装体内仅集成一枚集成电路芯片，结构简洁、成本可控，适用于常规电子设备；

多芯片封装：将多枚功能互补的芯片集成于同一封装体，实现高密度集成与协同工作，是高端电子设备的核心封装形式。

高分子材料封装：以树脂等高分子化合物为密封介质，具有成本低、加工便捷等优势，应用广泛；

陶瓷封装：以陶瓷材料为核心，具备耐高温、抗干扰、散热性好等特性，适用于高端精密器件。

引脚插入型：通过引脚插入电路板预留孔位实现连接，工艺成熟，可靠性高；

表面贴装型：直接贴装于电路板表面，具有体积小、集成度高的特点，是当前主流封装形式。

单边引脚：含单列式封装、交叉引脚式封装，结构简单，适用于低引脚数器件；

双边引脚：含双列式封装、小型化封装，兼顾性能与紧凑性，应用场景广泛；

四边引脚：以四边扁平封装为典型，引脚密度高，适用于中高端芯片；

底部引脚：含金属罐式封装、点阵列式封装，散热性与电磁兼容性优异，是高端器件的优选方案。
