在射频应用中，射频限幅器主要用于保护敏感的射频组件和设备，从而降低射频信号的功率。今天我们就来了解射频限幅器常见类型。

一、定义

射频限幅器是当输入信号的功率水平超过限幅器的阈值时，它可以减少信号的输入。通常使用射频限幅器来保护敏感接收器和信号调节电路，使其免受高输入信号的影响，否则会使接收器失敏或损坏信号调节部件。例如，低噪声放大器（LNA）通常是一种敏感设备，当其入射功率超过某个阈值时，可能会导致LNA降额或损坏。

信号链中任何可能出现意外或不可避免的高信号能量，将会损坏部件或导致不良操作。这时可以使用射频限幅器。在信号链的某些部分就是这种情况，例如混频器或增益块放大器的输入端口。

射频限幅器考虑的主要参数有最大/峰值输入功率、插入损耗、阈值电平和串联电阻/电容等。某些应用可能需要特定的参数组合，单个二极管无法满足，且电路的复杂性增加。然而，较高的阈值电平和功率处理导致了插入损耗和串联电阻/电容的增加。

二、类型

PIN二极管通常用于实现射频限幅器作为入射功率控制的可变电阻。在该实施方式中，射频限幅器的电阻或衰减值是入射信号功率的函数。因此，更大的入射信号能量将导致更高的射频限幅器衰减，以及成比例地减少输出信号。射频限幅器通常与同轴或波导接口连接，但也有表面安装的射频限幅器。

常见类型有：

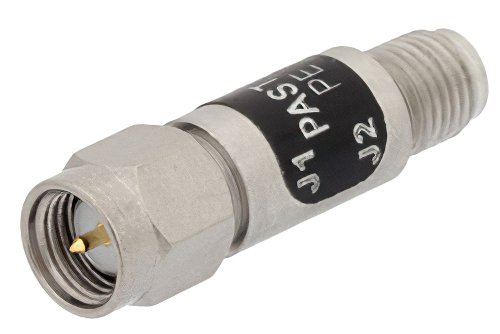

PIN二极管限幅器，峰值功率 100W，平坦泄漏电平 19dBm，500MHz~2GHz，SMA

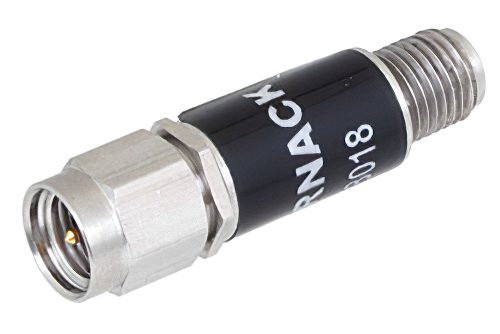

PIN-肖特基限幅器，峰值功率 100W，平坦泄漏电平 18dBm，2GHz~18GHz，SMA
